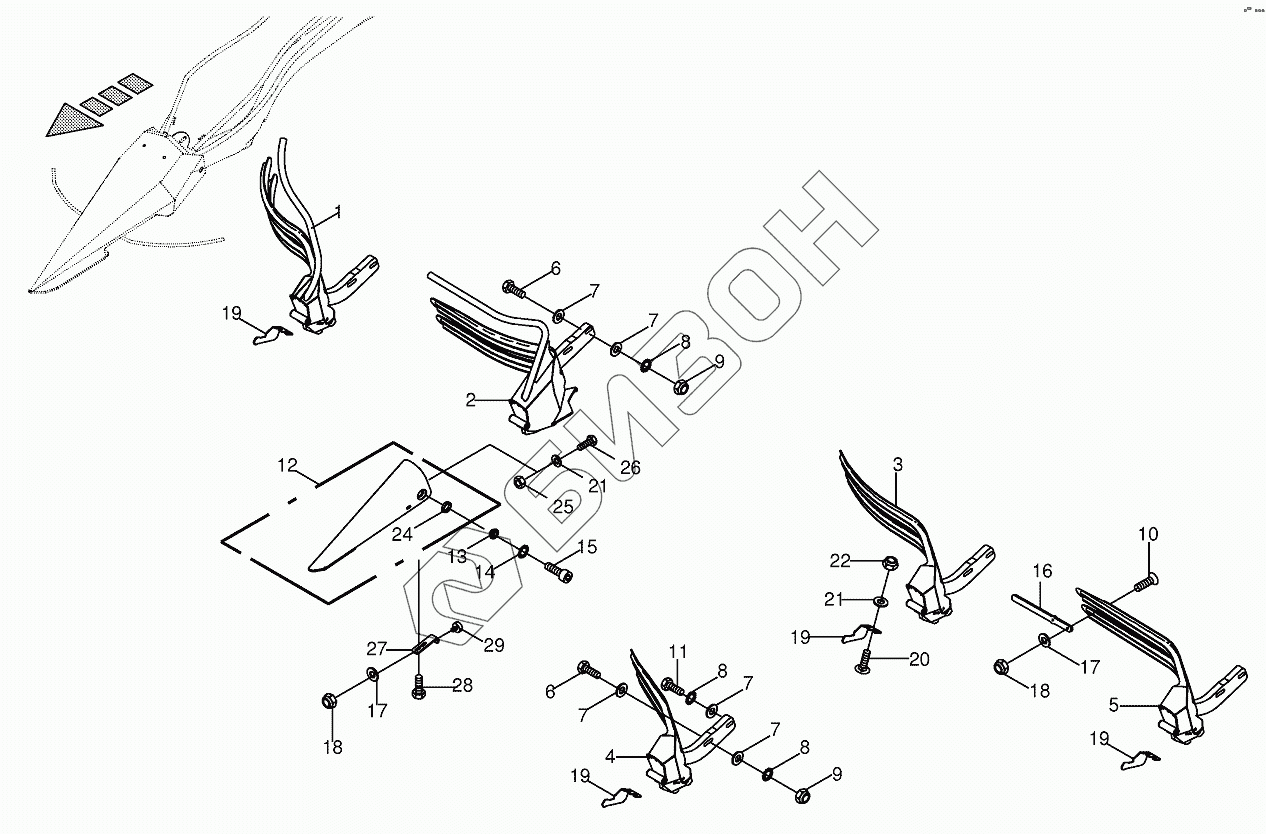

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Series tips
1
1
1
2
2
2
2
2
2
2
3
4
5
5
5
6
6
7
7
7
7
7
8
8
8
9
9
10
11
12
13
14
15
16
17
17
18
18
19
19
19
19
19
19
20
21
21
22
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200909582 | Spike retainer-right middle |
Загрузка ...
|
|
| 1 | 200909802 | Spike retainer-left middle |
Загрузка ...
|
|
| 2 | 200908582 | Spike retainer-left middle |
Загрузка ...
|
|
| 2 | 200909882 | Spike retainer-left middle |
Загрузка ...
|
|
| 2 | 200908262 | Spike retainer-right middle |
Загрузка ...
|
|
| 2 | 200909892 | Spike retainer-right middle |
Загрузка ...
|
|
| 3 | 200907932 | Spike retainer-inside left Spike retainer-inside right |
Загрузка ...
|
|
| 4 | 200909952 | Spike retainer-inside left Spike retainer-inside right |
Загрузка ...
|
|
| 5 | 200907762 | Spike retainer-outside left |
Загрузка ...
|
|
| 5 | 200907202 | Spike retainer-outside right |
Загрузка ...
|
|
| 6 | 900004400 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009106090 | Washer |
Загрузка ...
|
|
| 8 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009087010 | Locknut |
Загрузка ...
|
|
| 10 | 900000810 | Slotted pan head screw |
Загрузка ...
|
|
| 11 | 900004400 | Hex head bolt |
Загрузка ...
|
|
| 12 | 200927870 | Tip |
Загрузка ...
|
|
| 13 | 200927710 | Bearing ring |
Загрузка ...
|
|
| 14 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009031061 | Allen screw |
Загрузка ...
|
|
| 16 | 200914790 | Tip extension |
Загрузка ...
|
|
| 17 | 009104130 | Washer |
Загрузка ...
|
|
| 18 | 009087060 | Locknut |
Загрузка ...
|
|
| 19 | 200916350 | Sealing plate-left |
Загрузка ...
|
|
| 19 | 200916330 | Sealing plate-right |
Загрузка ...
|
|
| 20 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 21 | 009104140 | Washer |
Загрузка ...
|
|
| 22 | 009087580 | Locknut |
Загрузка ...
|
|
| 24 | 200927680 | Bushing |
Загрузка ...
|
|
| 25 | 009082120 | Hex nut |
Загрузка ...
|
|
| 26 | 009002871 | Hex head bolt |
Загрузка ...
|
|
| 27 | 200928191 | Limit stop angle |
Загрузка ...
|
|
| 28 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009242270 | Rubber pad |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
