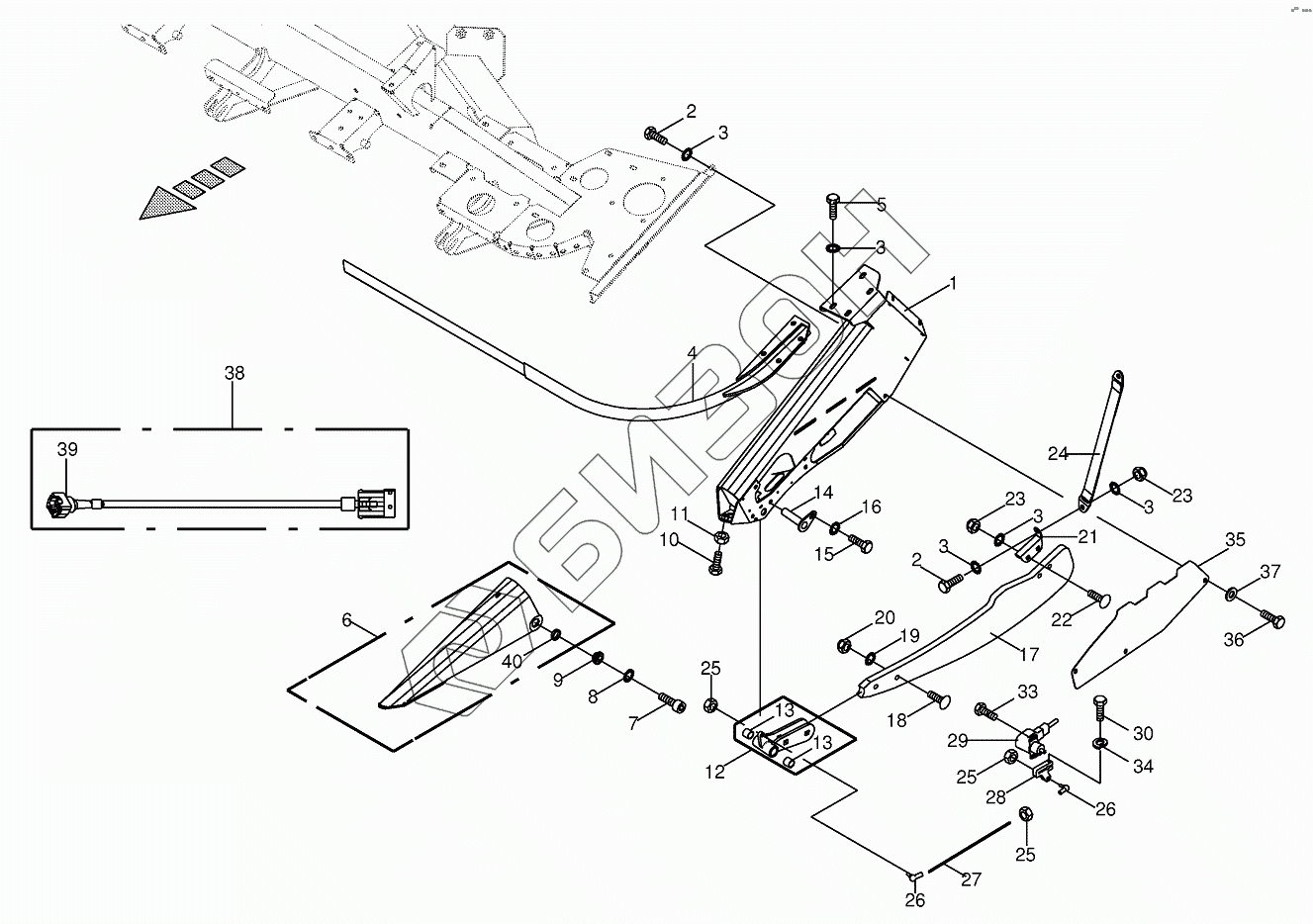

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Side part
1
1
1
2
2
2
2
3
3
3
3
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
25
26
26
27
27
27
28
29
30
33
34
35
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200907362 | Side part-right |
Загрузка ...
|
|
| 1 | 200907372 | Side part-left |
Загрузка ...
|
|
| 2 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 200907041 | Ram stop-left |
Загрузка ...
|
|
| 4 | 200907021 | Ram stop-right |
Загрузка ...
|
|
| 5 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 200907462 | Outer pike |
Загрузка ...
|
|
| 7 | 009031061 | Allen screw |
Загрузка ...
|
|
| 8 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 9 | 200927710 | Bearing ring |
Загрузка ...
|
|
| 10 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009082150 | Hex nut |
Загрузка ...
|
|
| 12 | 200915931 | Feeler skid retainer |
Загрузка ...
|
|
| 13 | 009349570 | Bearing bush |
Загрузка ...
|
|
| 14 | 200916010 | Pin |
Загрузка ...
|
|
| 15 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 17 | 200915920 | Feeler runner |
Загрузка ...
|
|
| 18 | 009047802 | Coach bolt |
Загрузка ...
|
|
| 19 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009087010 | Locknut |
Загрузка ...
|
|
| 21 | 200915990 | Support |
Загрузка ...
|
|
| 22 | 009047552 | Coach bolt |
Загрузка ...
|
|
| 23 | 009087580 | Locknut |
Загрузка ...
|
|
| 24 | 003528590 | Belt |
Загрузка ...
|
|
| 25 | 009082071 | Hex nut |
Загрузка ...
|
|
| 26 | 009271140 | Link |
Загрузка ...
|
|
| 27 | 200916000 | Threaded rod-right |
Загрузка ...
|
|
| 27 | 200916740 | Threaded rod-left |
Загрузка ...
|
|
| 28 | 003528881 | Lever |
Загрузка ...
|
|
| 29 | 003031640 | Sensor |
Загрузка ...
|
|
| 30 | 009036610 | Allen screw |
Загрузка ...
|
|
| 33 | 009002110 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009100310 | Spring washer |
Загрузка ...
|
|
| 35 | 200916030 | Cover plate-left |
Загрузка ...
|
|
| 35 | 200915980 | Cover plate-right |
Загрузка ...
|
|
| 36 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009106030 | Washer |
Загрузка ...
|
|
| 38 | 200803630 | Wiring harness |
Загрузка ...
|
|
| 39 | 003031151 | Jet-plug-3-pole |
Загрузка ...
|
|
| 40 | 200927680 | Bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
