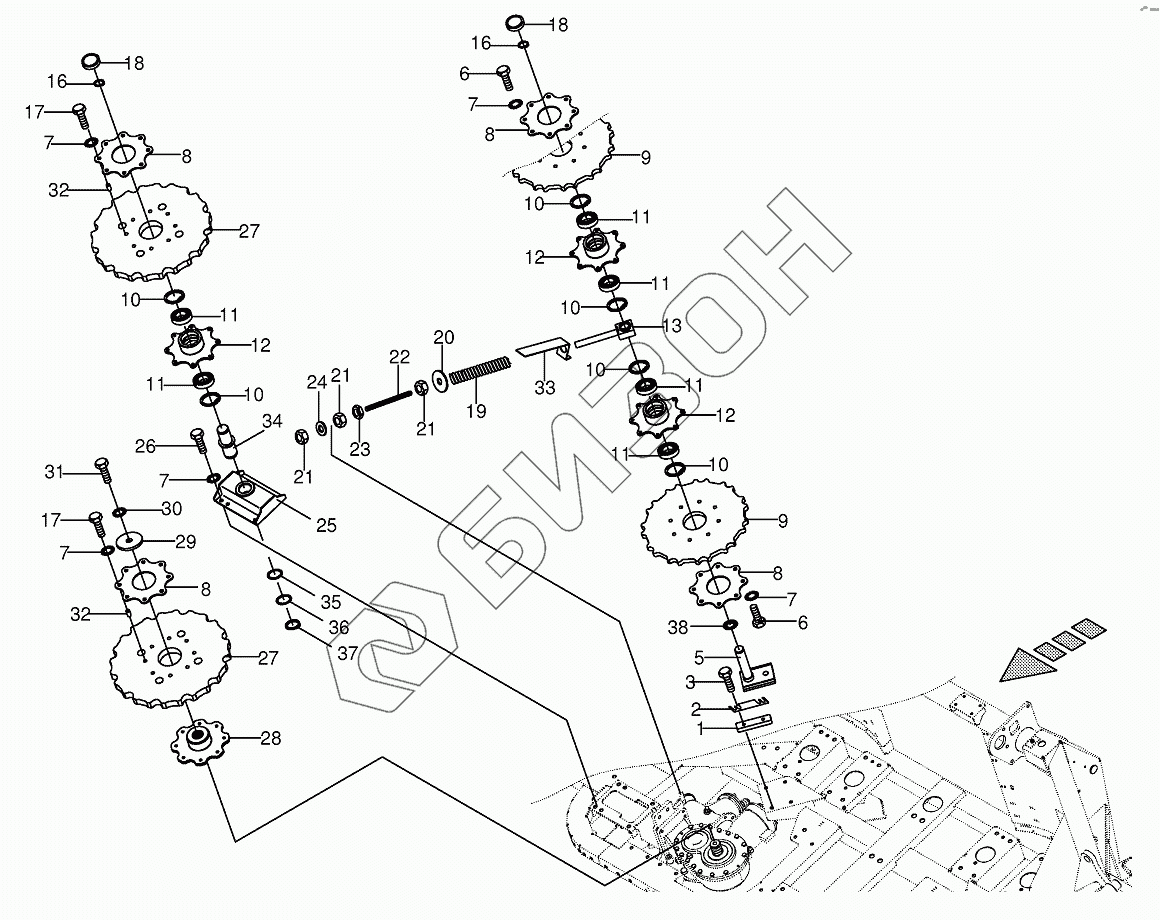

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Guide wheel
1
2
2
2
3
5
6
6
7
7
7
7
7
8
8
8
8
9
9
10
10
10
10
10
10
11
11
11
11
11
11
12
12
12
13
16
16
17
17
18
18
19
20
21
21
21
22
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200909101 | Steering plate |
Загрузка ...
|
|
| 2 | 200922350 | Filler plate |
Загрузка ...
|
|
| 2 | 200922340 | Filler plate |
Загрузка ...
|
|
| 3 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 5 | 200908890 | Delocating plate |
Загрузка ...
|
|
| 6 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 8 | 200908680 | Screw-on plate |
Загрузка ...
|
|
| 9 | 200909551 | Collector tension sprocket |
Загрузка ...
|
|
| 10 | 009116680 | Circlip |
Загрузка ...
|
|
| 11 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 12 | 200908740 | Hub |
Загрузка ...
|
|
| 13 | 200908731 | Lever |
Загрузка ...
|
|
| 16 | 009115410 | Circlip |
Загрузка ...
|
|
| 17 | 009002750 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009252031 | Sealing cap |
Загрузка ...
|
|
| 19 | 200921090 | Pressure spring |
Загрузка ...
|
|
| 20 | 009103270 | Washer |
Загрузка ...
|
|
| 21 | 009082200 | Hex nut |
Загрузка ...
|
|
| 22 | 200504210 | Threaded rod |
Загрузка ...
|
|
| 23 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 24 | 009105141 | Washer |
Загрузка ...
|
|
| 25 | 200921070 | Panel |
Загрузка ...
|
|
| 26 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 27 | 200909591 | Collector wheel |
Загрузка ...
|
|
| 28 | 200908781 | Hub-inside |
Загрузка ...
|
|
| 29 | 002216320 | Washer |
Загрузка ...
|
|
| 30 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 32 | 200915330 | Bushing |
Загрузка ...
|
|
| 33 | 200920930 | Sheet limit stop |
Загрузка ...
|
|
| 34 | 200915640 | Bearing bolt |
Загрузка ...
|
|
| 35 | 009108900 | Shim ring |
Загрузка ...
|
|
| 36 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 37 | 009115450 | Circlip |
Загрузка ...
|
|
| 38 | 900004390 | Nilos-ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
