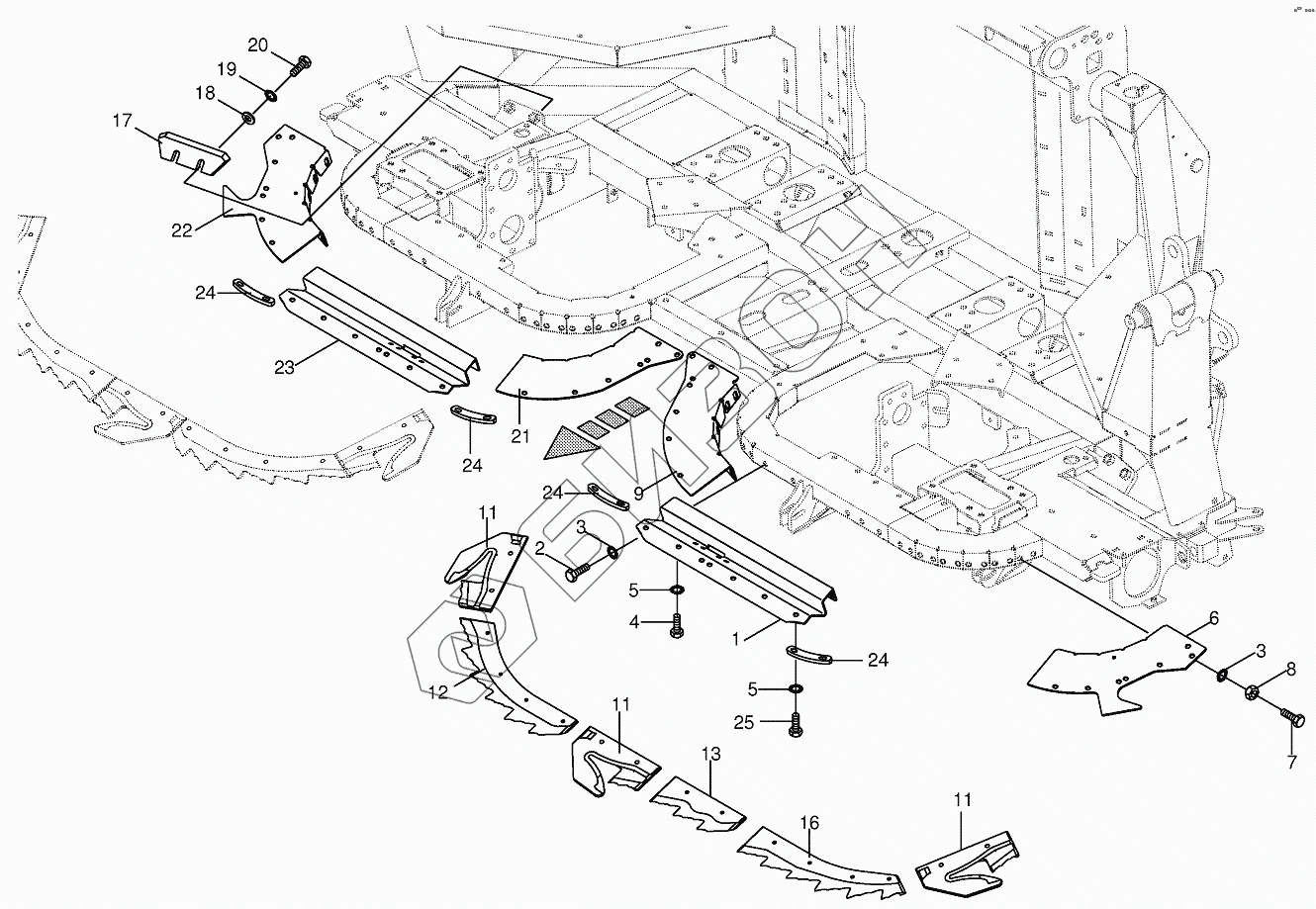

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Knife
1
2
3
3
4
5
5
6
7
8
9
11
11
11
11
11
11
11
11
11
12
12
12
13
13
13
16
16
16
17
18
19
20
21
22
23
23
23
24
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200909571 | 200909571 | Knife support-left |
Загрузка ...
|
|
| 1 | 200909511 | Knife support-left |
Загрузка ...
|
|
| 2 | 900000890 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009002722 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 200915031 | Knife support-left |
Загрузка ...
|
|
| 7 | 900000900 | Hex head bolt |
Загрузка ...
|
|
| 8 | 900000910 | Hex nut |
Загрузка ...
|
|
| 9 | 200915101 | Knife support-inside left |
Загрузка ...
|
|
| 11 | 200901452 | V-Knife-left |
Загрузка ...
|
|
| 11 | 200934381 | Spike cutter lh-optional |
Загрузка ...
|
|
| 11 | 200901352 | V-Knife-right |
Загрузка ...
|
|
| 11 | 200934371 | Spike cutter.-0,5 mm rh-optional |
Загрузка ...
|
|
| 12 | 200901402 | Bow cutter-inside right |
Загрузка ...
|
|
| 12 | 200901502 | Bow cutter-inside left |
Загрузка ...
|
|
| 13 | 200901462 | Ladder cutter-left |
Загрузка ...
|
|
| 13 | 200901362 | Ladder cutter-right |
Загрузка ...
|
|
| 16 | 200901472 | Bow cutter-outside left |
Загрузка ...
|
|
| 16 | 200901372 | Bow cutter-outside right |
Загрузка ...
|
|
| 17 | 200914481 | Stripper knife |
Загрузка ...
|
|
| 18 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009103620 | Washer |
Загрузка ...
|
|
| 20 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 21 | 200915081 | Knife support-inside right |
Загрузка ...
|
|
| 22 | 200915011 | Knife support-right |
Загрузка ...
|
|
| 23 | 200909501 | Knife support-right |
Загрузка ...
|
|
| 23 | 200909561 | Knife support-right |
Загрузка ...
|
|
| 24 | 200921010 | Reinforcement |
Загрузка ...
|
|
| 25 | 009006370 | Hex head bolt |
Загрузка ...
|
