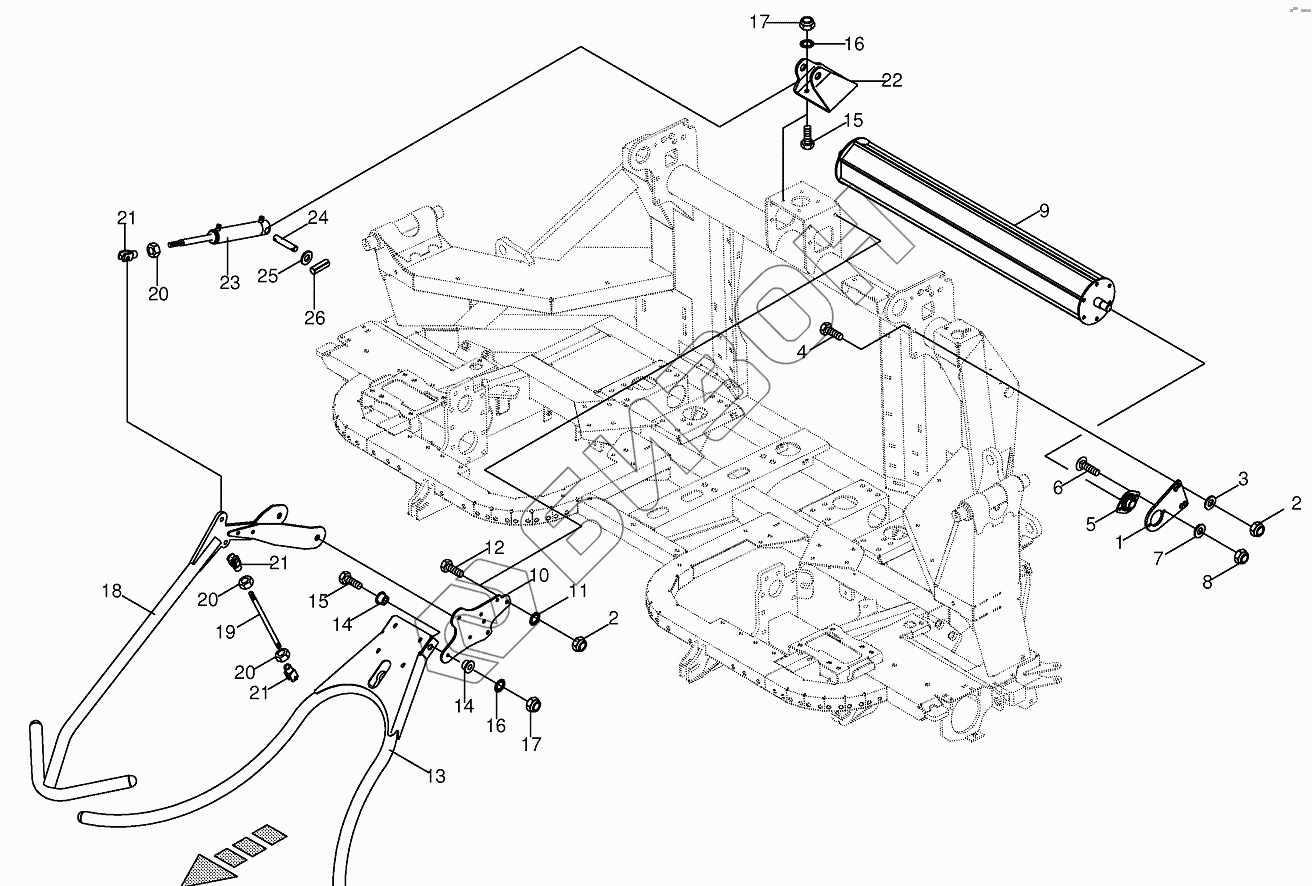

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Roller
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
20
20
21
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270034650 | 270034650 | Sealing set |
Загрузка ...
|
|
| 1 | 200908770 | Roller support |
Загрузка ...
|
|
| 2 | 009087010 | Locknut |
Загрузка ...
|
|
| 3 | 009105061 | Washer |
Загрузка ...
|
|
| 4 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009340120 | Flange bearing |
Загрузка ...
|
|
| 6 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 7 | 009104130 | Washer |
Загрузка ...
|
|
| 8 | 009087060 | Locknut |
Загрузка ...
|
|
| 9 | 003529251 | Roller |
Загрузка ...
|
|
| 10 | 200906180 | Panel |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 13 | 200905920 | Divider-below |
Загрузка ...
|
|
| 14 | 003526130 | Bushing |
Загрузка ...
|
|
| 15 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009087580 | Locknut |
Загрузка ...
|
|
| 18 | 200906141 | Divider-top |
Загрузка ...
|
|
| 19 | 200906190 | Connecting bar |
Загрузка ...
|
|
| 20 | 009082180 | Hex nut |
Загрузка ...
|
|
| 21 | 009271151 | Clevis 1 clip ass. |
Загрузка ...
|
|
| 22 | 200906200 | Panel |
Загрузка ...
|
|
| 23 | 270003840 | Hydraulic cylinder |
Загрузка ...
|
|
| 24 | 001530910 | Pin |
Загрузка ...
|
|
| 25 | 009103190 | Washer |
Загрузка ...
|
|
| 26 | 009126732 | Roll pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
