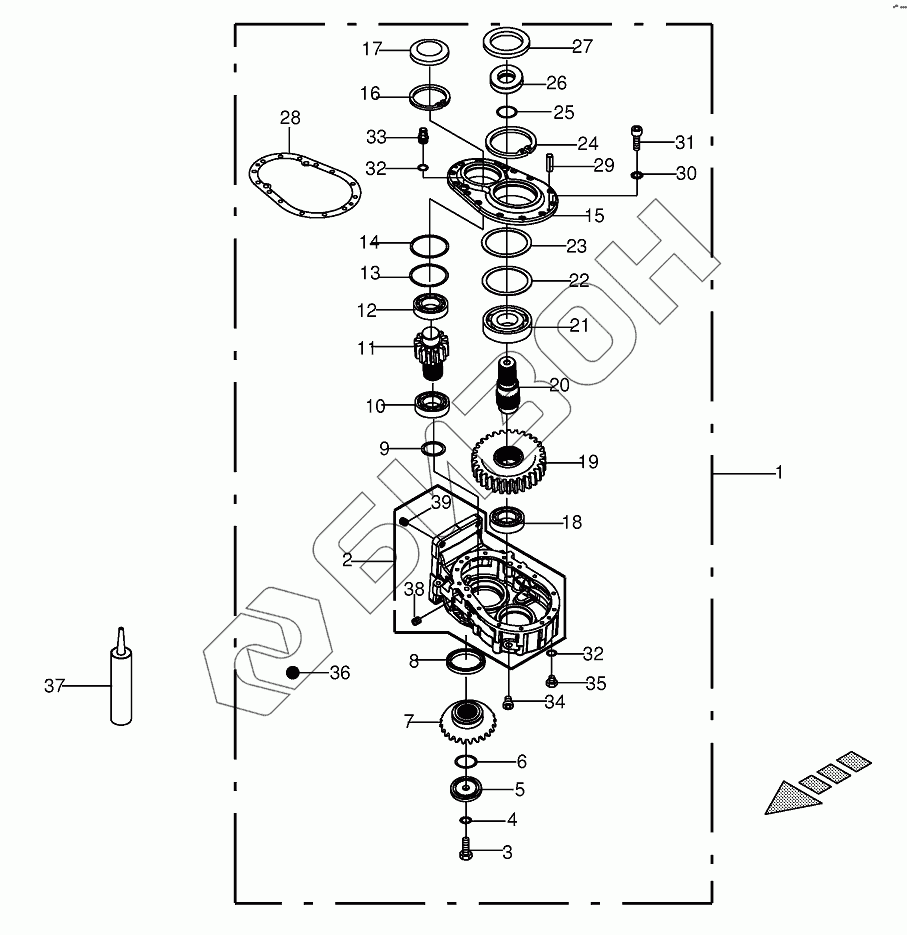

Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Collector gear 820001 -
1
2
3
4
5
6
7
8
9
9
9
9
9
10
11
12
13
13
13
13
13
14
15
16
17
18
19
20
21
22
22
22
22
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200916950 | Collector gear |
Загрузка ...
|
|
| 2 | 200916970 | Gearbox housing |
Загрузка ...
|
|
| 3 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 5 | 200903420 | Sealing cap |
Загрузка ...
|
|
| 6 | 009376160 | O-ring |
Загрузка ...
|
|
| 7 | 003530421 | Bevel wheel |
Загрузка ...
|
|
| 8 | 009364472 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 9 | 009109030 | Shim ring |
Загрузка ...
|
|
| 9 | 009109040 | Shim ring |
Загрузка ...
|
|
| 9 | 009109051 | Shim ring |
Загрузка ...
|
|
| 10 | 009321660 | Taper roller bearing |
Загрузка ...
|
|
| 11 | 003530391 | Spur pinion shaft |
Загрузка ...
|
|
| 12 | 009305690 | Grooved ball bearing |
Загрузка ...
|
|
| 13 | 009111650 | Shim ring |
Загрузка ...
|
|
| 13 | 009111660 | Shim ring |
Загрузка ...
|
|
| 13 | 009111680 | Shim ring |
Загрузка ...
|
|
| 14 | 009107460 | Supporting disc |
Загрузка ...
|
|
| 15 | 200916962 | Bearing cover collector housing |
Загрузка ...
|
|
| 16 | 009116860 | Circlip |
Загрузка ...
|
|
| 17 | 009252081 | Sealing cap |
Загрузка ...
|
|
| 18 | 009321090 | Taper roller bearing |
Загрузка ...
|
|
| 19 | 003530381 | Spur gear |
Загрузка ...
|
|
| 20 | 003530491 | Shaft |
Загрузка ...
|
|
| 21 | 009303470 | Grooved ball bearing |
Загрузка ...
|
|
| 22 | 009110250 | Shim ring |
Загрузка ...
|
|
| 22 | 009110270 | Shim ring |
Загрузка ...
|
|
| 22 | 009110290 | Shim ring |
Загрузка ...
|
|
| 23 | 009107600 | Supporting disc |
Загрузка ...
|
|
| 24 | 009116940 | Circlip |
Загрузка ...
|
|
| 25 | 009375110 | O-ring |
Загрузка ...
|
|
| 26 | 003530531 | Shaft seal |
Загрузка ...
|
|
| 27 | 900005810 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 28 | 200930660 | Gasket |
Загрузка ...
|
|
| 29 | 009125460 | Roll pin |
Загрузка ...
|
|
| 30 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009031082 | Allen screw |
Загрузка ...
|
|
| 32 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 33 | 009198111 | Breather |
Загрузка ...
|
|
| 34 | 009060401 | Screw plug |
Загрузка ...
|
|
| 35 | 009060101 | Screw plug |
Загрузка ...
|
|
| 36 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 37 | 009385521 | Universal-sealant-silicone- free |
Загрузка ...
|
|
| 38 | 009095081 | Threaded insert MK-red M10 self-cutting |
Загрузка ...
|
|
| 39 | 009095090 | Threaded insert-self-cutting |
Загрузка ...
|
