Графический каталог запасных частей к технике: KRONE ECollect753, 903, 1053. Cover 25.0 820001 -
1
1
1
1
1
1
1
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
8
8
9
10
11
12
13
15
15
15
15
16
16
16
16
18
18
18
19
19
19
20
21
22
23
23
23
24
24
25
25
26
26
26
27
28
28
28
28
28
28
28
29
29
30
31
32
32
32
33
34
35
36

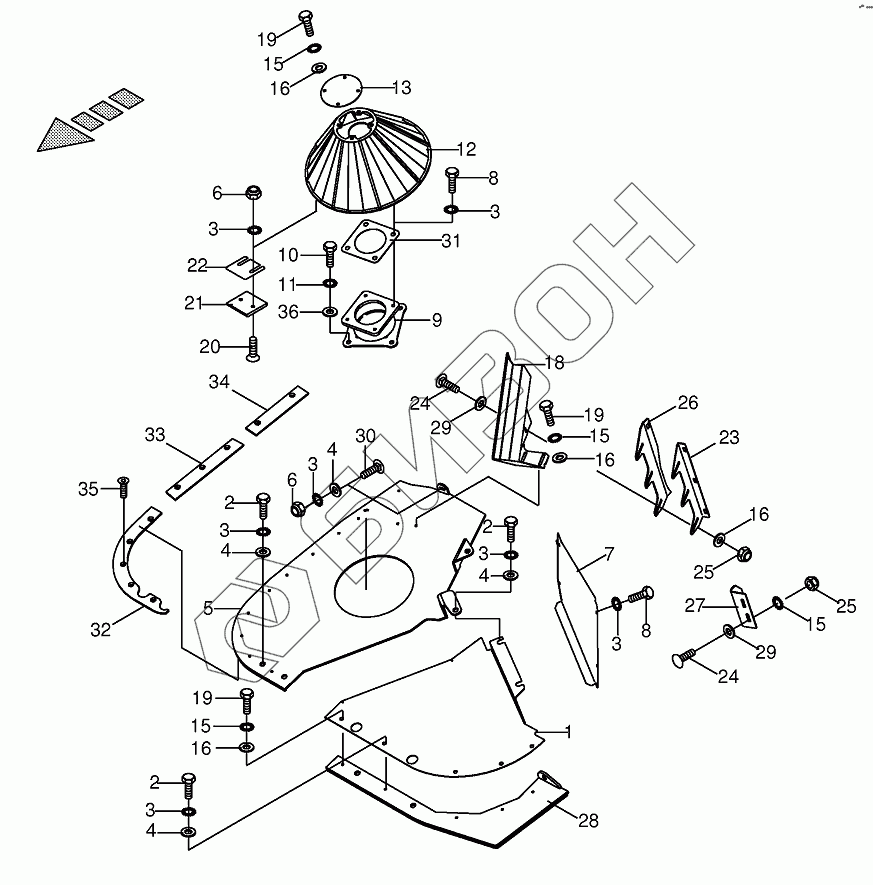

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200908522 | Protective cover-left middle |
Загрузка ...
|
|
| 1 | 200908412 | Protective cover-left middle |
Загрузка ...
|
|
| 1 | 200908532 | Protective cover-right middle |
Загрузка ...
|
|
| 1 | 200908402 | Protective cover-right middle |
Загрузка ...
|
|
| 2 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009103530 | Washer |
Загрузка ...
|
|
| 4 | 900001210 | Washer |
Загрузка ...
|
|
| 5 | 200907583 | Protective cover-left |
Загрузка ...
|
|
| 5 | 200907623 | Protective cover-left |
Загрузка ...
|
|
| 5 | 200907593 | Protective cover-right |
Загрузка ...
|
|
| 5 | 200907633 | Protective cover-right |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 200908550 | Guard plate-back left |
Загрузка ...
|
|
| 7 | 200908540 | Guard plate-back right |
Загрузка ...
|
|
| 7 | 200908490 | Guard plate-back right |
Загрузка ...
|
|
| 7 | 200908480 | Guard plate-back left |
Загрузка ...
|
|
| 8 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 9 | 200907792 | Spacer |
Загрузка ...
|
|
| 10 | 009002750 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 200907711 | Rotating tower |
Загрузка ...
|
|
| 13 | 200907680 | Cover |
Загрузка ...
|
|
| 15 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009106030 | Washer |
Загрузка ...
|
|
| 18 | 200908461 | Position adapter-left |
Загрузка ...
|
|
| 18 | 200908451 | Position adapter-right |
Загрузка ...
|
|
| 19 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 002815401 | Friction disc |
Загрузка ...
|
|
| 22 | 002836760 | Filler plate |
Загрузка ...
|
|
| 23 | 200916392 | Fastening-left |
Загрузка ...
|
|
| 23 | 200916382 | Fastening-right |
Загрузка ...
|
|
| 24 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 25 | 009087060 | Locknut |
Загрузка ...
|
|
| 26 | 200916321 | Wear-angle-left |
Загрузка ...
|
|
| 26 | 200916311 | Wear-angle-right |
Загрузка ...
|
|
| 27 | 200916371 | Wear-angle-below |
Загрузка ...
|
|
| 28 | 200919792 | Scraper plate-left |
Загрузка ...
|
|
| 28 | 200919982 | Scraper plate-right |
Загрузка ...
|
|
| 28 | 200919772 | Scraper plate-right |
Загрузка ...
|
|
| 28 | 200919992 | Scraper plate-left |
Загрузка ...
|
|
| 29 | 009105061 | Washer |
Загрузка ...
|
|
| 30 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 31 | 200923700 | Spacer plate |
Загрузка ...
|
|
| 32 | 200938500 | Wearing plate-left front |
Загрузка ...
|
|
| 32 | 200938490 | Wearing plate-right front |
Загрузка ...
|
|
| 33 | 200938480 | Wearing plate-middle |
Загрузка ...
|
|
| 34 | 200938470 | Wearing plate-back |
Загрузка ...
|
|
| 35 | 900018450 | Countersunkscrew |
Загрузка ...
|
|
| 36 | 009103780 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
