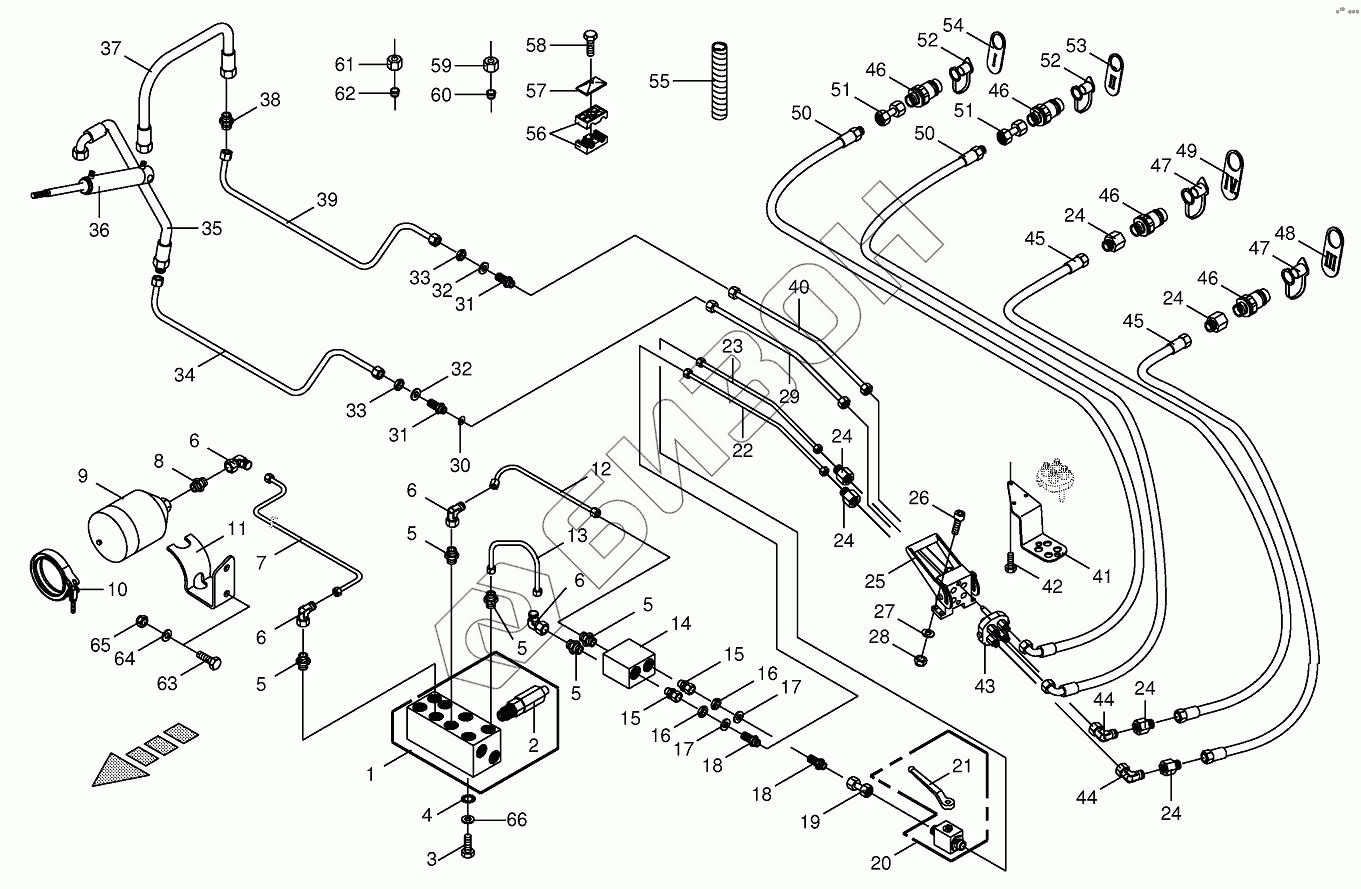

Графический каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Hydraulics-control bloc
1
2
3
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
24
24
24
24
24
24
25
26
27
28
29
30
31
31
31
32
32
33
33
34
34
34
35
35
36
37
38
39
40
41
42
43
43
44
44
45
45
46
46
46
46
47
47
47
48
49
50
50
51
51
51
52
52
53
54
55
56
56
57
57
58
58
58
58
58
59
59
60
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270082160 | 270082160 | Sealing set |
Загрузка ...
|
|
| 270082170 | 270082170 | Sealing set |
Загрузка ...
|
|
| 270034650 | 270034650 | Sealing set |
Загрузка ...
|
|
| 1 | 270003000 | Control bloc |
Загрузка ...
|
|
| 2 | 270006320 | Sequence valve |
Загрузка ...
|
|
| 3 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009199640 | Male connector |
Загрузка ...
|
|
| 6 | 009199650 | Angle lug |
Загрузка ...
|
|
| 7 | 200922400 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 8 | 900000480 | Male connector |
Загрузка ...
|
|
| 9 | 009190650 | Hydraulic-reservoir |
Загрузка ...
|
|
| 10 | 009240300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 11 | 200922380 | Accumulator support |
Загрузка ...
|
|
| 12 | 200916461 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 200916451 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 270033590 | Flow control valve |
Загрузка ...
|
|
| 15 | 009193030 | Male connector |
Загрузка ...
|
|
| 16 | 009085060 | Hex nut-low form |
Загрузка ...
|
|
| 17 | 009105102 | Washer |
Загрузка ...
|
|
| 18 | 009199630 | Straight 2-way connector |
Загрузка ...
|
|
| 19 | 270029290 | Double nipple |
Загрузка ...
|
|
| 20 | 270033560 | Ball cock |
Загрузка ...
|
|
| 21 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 22 | 200922430 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 23 | 200922440 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 24 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 25 | 009193300 | Multi-clutch-fixed half |
Загрузка ...
|
|
| 26 | 009030771 | Allen screw |
Загрузка ...
|
|
| 27 | 009104130 | Washer |
Загрузка ...
|
|
| 28 | 009087060 | Locknut |
Загрузка ...
|
|
| 29 | 200922410 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 30 | 009193210 | Throttling disc |
Загрузка ...
|
|
| 31 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 32 | 009107181 | Supporting disc |
Загрузка ...
|
|
| 33 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 34 | 200916491 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 35 | 009210031 | High pressure hose line |
Загрузка ...
|
|
| 36 | 270003840 | Hydraulic cylinder |
Загрузка ...
|
|
| 37 | 009210121 | High pressure hose line |
Загрузка ...
|
|
| 38 | 009210541 | Connector |
Загрузка ...
|
|
| 39 | 200916481 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 40 | 200922420 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 41 | 003528470 | Clutch support |
Загрузка ...
|
|
| 42 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009193310 | Multi-clutch-loose half |
Загрузка ...
|
|
| 44 | 009210671 | Angle lug |
Загрузка ...
|
|
| 45 | 009200820 | High pressure hose line |
Загрузка ...
|
|
| 46 | 009193220 | Connector plug |
Загрузка ...
|
|
| 47 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 48 | 003601640 | Plate-3 |
Загрузка ...
|
|
| 49 | 003601670 | Plate-4 |
Загрузка ...
|
|
| 50 | 009209700 | High pressure hose line |
Загрузка ...
|
|
| 51 | 002307430 | Double nipple |
Загрузка ...
|
|
| 52 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 53 | 003601630 | Plate-2 |
Загрузка ...
|
|
| 54 | 003601620 | Plate-1 |
Загрузка ...
|
|
| 55 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 56 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 56 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 57 | 009251340 | Cover plate |
Загрузка ...
|
|
| 58 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 58 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 58 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 58 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 58 | 009010542 | Hex head bolt |
Загрузка ...
|
|
| 59 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 60 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 61 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 62 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 63 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 64 | 009104140 | Washer |
Загрузка ...
|
|
| 65 | 009087580 | Locknut |
Загрузка ...
|
|
| 66 | 009106030 | Washer |
Загрузка ...
|
