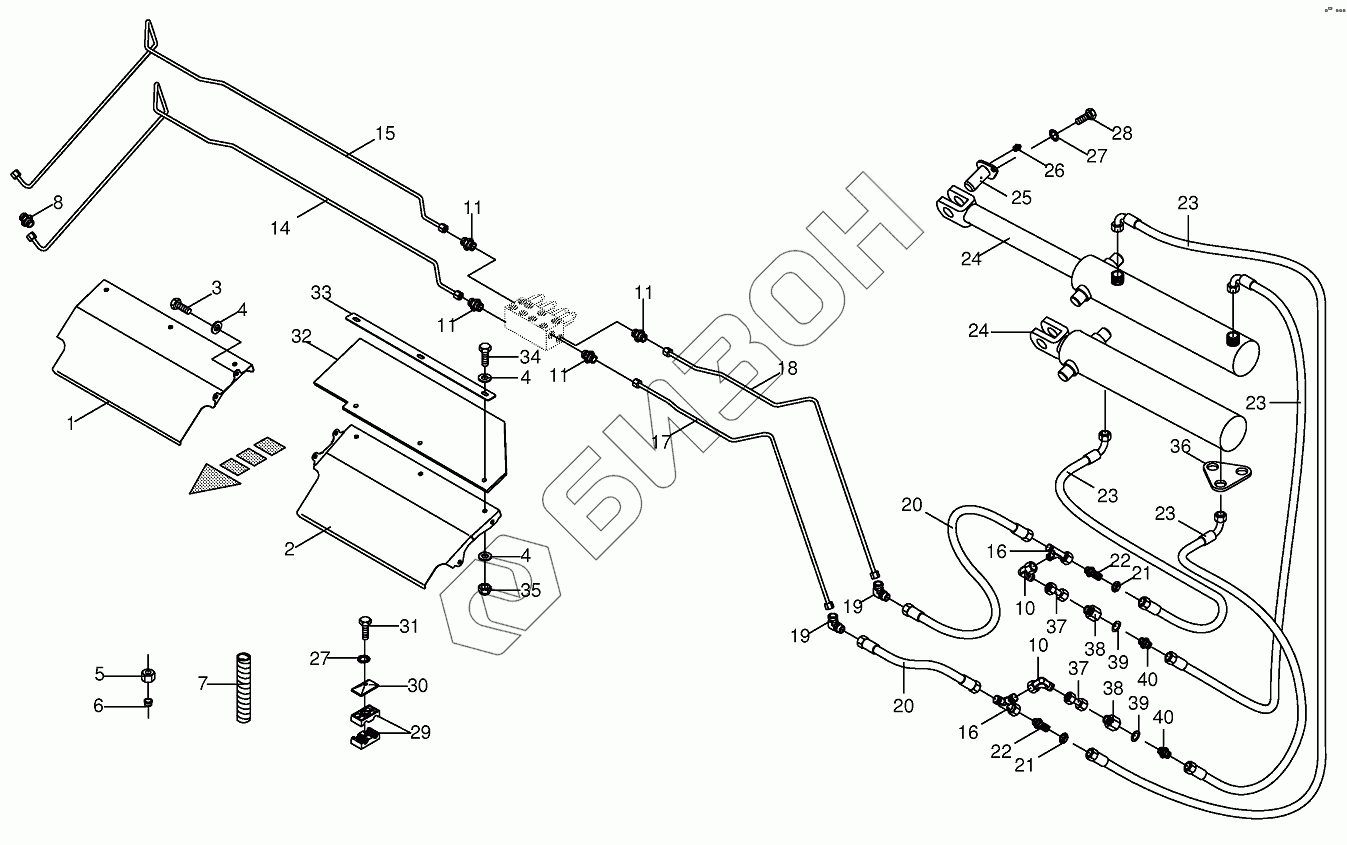

Графический каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Hydraulics-lift
1
2
3
3
4
4
4
4
5
6
7
8
10
10
10
11
11
11
11
11
14
14
15
15
15
16
16
17
17
17
18
18
19
19
19
19
20
20
20
21
21
21
21
22
22
22
23
23
23
23
23
24
24
24
25
25
26
26
27
27
27
27
28
28
29
30
30
31
32
33
34
35
36
37
37
38
38
39
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009014250 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 009010081 | 009010081 | Hex head bolt |
Загрузка ...
|
|
| 009010542 | 009010542 | Hex head bolt |
Загрузка ...
|
|
| 270094270 | 270094270 | Sealing set |
Загрузка ...
|
|
| 270013341 | 270013341 | Hydraulic cylinder |
Загрузка ...
|
|
| 270015640 | 270015640 | Sealing set |
Загрузка ...
|
|
| 270013340 | 270013340 | Hydraulic cylinder |
Загрузка ...
|
|
| 270008801 | 270008801 | Sealing set |
Загрузка ...
|
|
| 1 | 200910500 | Cover-top right |
Загрузка ...
|
|
| 2 | 200910510 | Cover-top left |
Загрузка ...
|
|
| 3 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009104130 | Washer |
Загрузка ...
|
|
| 5 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 6 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 7 | 009404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 8 | 009193020 | Connector |
Загрузка ...
|
|
| 10 | 009199650 | Angle lug |
Загрузка ...
|
|
| 11 | 009199640 | Male connector |
Загрузка ...
|
|
| 14 | 200910712 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 14 | 200910702 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 200910722 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 200910692 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 16 | 009199670 | Adjustable L connection |
Загрузка ...
|
|
| 17 | 200910781 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 17 | 200910611 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 18 | 200910771 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 18 | 200910621 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 900001140 | Angle lug |
Загрузка ...
|
|
| 20 | 270006570 | High pressure hose line |
Загрузка ...
|
|
| 21 | 009085060 | Hex nut-low form |
Загрузка ...
|
|
| 22 | 009199630 | Straight 2-way connector |
Загрузка ...
|
|
| 23 | 009200810 | High pressure hose line |
Загрузка ...
|
|
| 24 | 009185502 | Hydraulic cylinder |
Загрузка ...
|
|
| 25 | 200909430 | Cylinder pin |
Загрузка ...
|
|
| 26 | 009191050 | Grease niple |
Загрузка ...
|
|
| 27 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 30 | 009251340 | Cover plate |
Загрузка ...
|
|
| 31 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 32 | 200914500 | Sealing rubber |
Загрузка ...
|
|
| 33 | 200708310 | Clamping strap |
Загрузка ...
|
|
| 34 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009087060 | Locknut |
Загрузка ...
|
|
| 36 | 200921370 | Spring support |
Загрузка ...
|
|
| 37 | 270033580 | Double nut |
Загрузка ...
|
|
| 38 | 002763371 | Ahrottle housing-for onesided throttle |
Загрузка ...
|
|
| 39 | 270033570 | Throttling disc |
Загрузка ...
|
|
| 40 | 900000480 | Male connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
