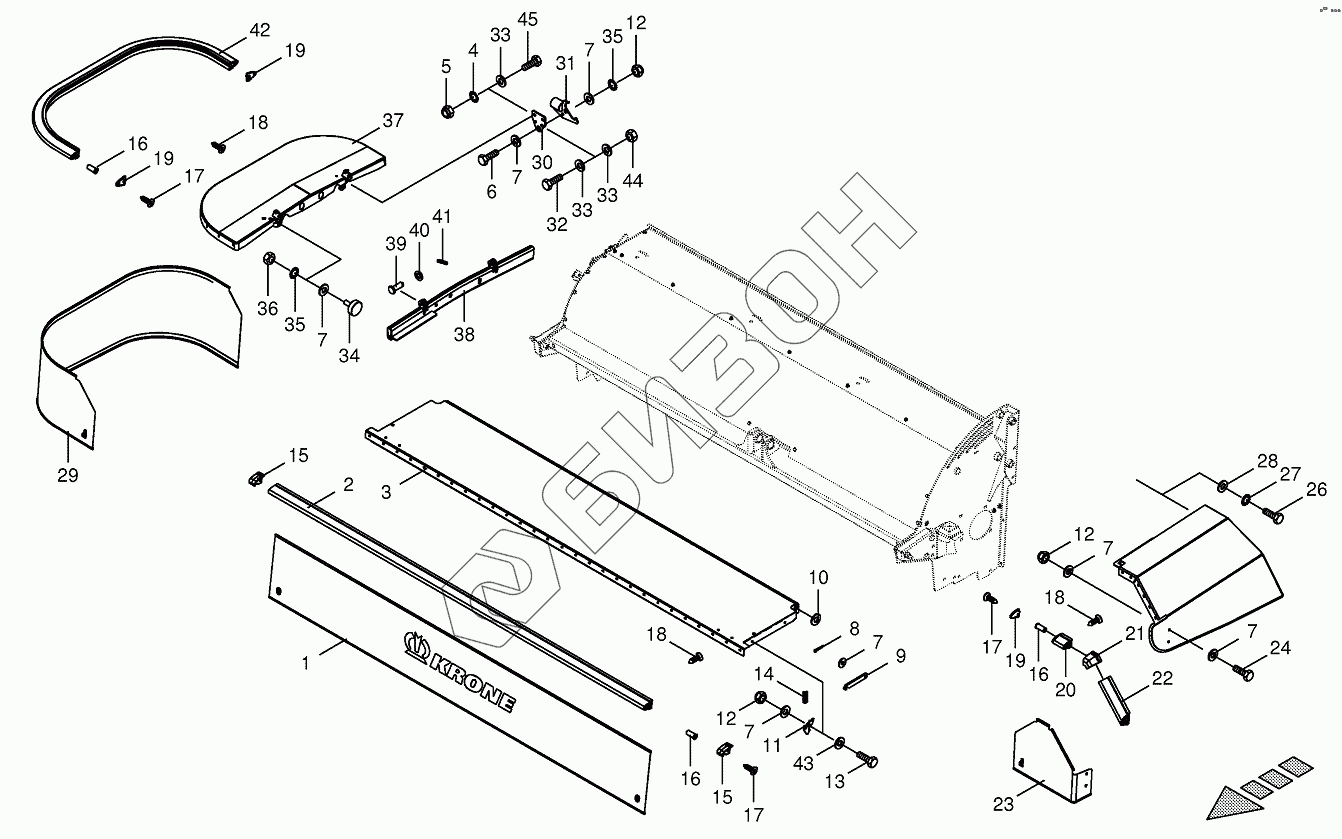

Графический каталог запасных частей к технике: KRONE ECR280CV/320CV. Guard
1
2
3
4
5
6
7
7
7
7
7
7
7
8
9
10
11
12
12
12
13
14
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
21
22
23
24
26
27
28
29
30
31
32
33
33
33
34
35
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200350750 | 200350750 | Protecting skirt-front |
Загрузка ...
|
|
| 200350730 | 200350730 | Front guard-front |
Загрузка ...
|
|
| 200350740 | 200350740 | Protective profile-front |
Загрузка ...
|
|
| 1 | 200338910 | Protecting skirt-front |
Загрузка ...
|
|
| 2 | 200338900 | Protective profile-front |
Загрузка ...
|
|
| 3 | 200338840 | Front guard-front |
Загрузка ...
|
|
| 4 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009106030 | Washer |
Загрузка ...
|
|
| 8 | 009120631 | Cotter pin |
Загрузка ...
|
|
| 9 | 200325150 | Support |
Загрузка ...
|
|
| 10 | 009103670 | Washer |
Загрузка ...
|
|
| 11 | 200348650 | Ratchet |
Загрузка ...
|
|
| 12 | 009087060 | Locknut |
Загрузка ...
|
|
| 13 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 14 | 002749490 | Pressure spring |
Загрузка ...
|
|
| 15 | 200329850 | Cover cap |
Загрузка ...
|
|
| 16 | 900016140 | Dowel |
Загрузка ...
|
|
| 17 | 900016110 | Self-tapping screw |
Загрузка ...
|
|
| 18 | 900016920 | Self-tapping screw |
Загрузка ...
|
|
| 19 | 200329860 | Cover cap |
Загрузка ...
|
|
| 20 | 200326881 | Protective profile-left |
Загрузка ...
|
|
| 21 | 200335840 | Cover cap |
Загрузка ...
|
|
| 22 | 200326870 | Protective profile-left |
Загрузка ...
|
|
| 23 | 200326861 | Protecting skirt-left |
Загрузка ...
|
|
| 24 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 25 | 200326891 | Lateral guard-left |
Загрузка ...
|
|
| 26 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009103490 | Washer |
Загрузка ...
|
|
| 29 | 200325231 | Protecting skirt-right |
Загрузка ...
|
|
| 30 | 200341420 | Mounting plate |
Загрузка ...
|
|
| 31 | 200341410 | Ratchet |
Загрузка ...
|
|
| 32 | 009002851 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009104140 | Washer |
Загрузка ...
|
|
| 34 | 270061350 | Rubber pad |
Загрузка ...
|
|
| 35 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009082100 | Hex nut |
Загрузка ...
|
|
| 37 | 200324421 | Lateral guard-right |
Загрузка ...
|
|
| 38 | 200325221 | Panel-outside |
Загрузка ...
|
|
| 39 | 009160142 | Pin |
Загрузка ...
|
|
| 40 | 009105061 | Washer |
Загрузка ...
|
|
| 41 | 009125792 | Roll pin |
Загрузка ...
|
|
| 42 | 200324700 | Protective profile-right |
Загрузка ...
|
|
| 43 | 009104130 | Washer |
Загрузка ...
|
|
| 44 | 009082120 | Hex nut |
Загрузка ...
|
|
| 45 | 009006370 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
