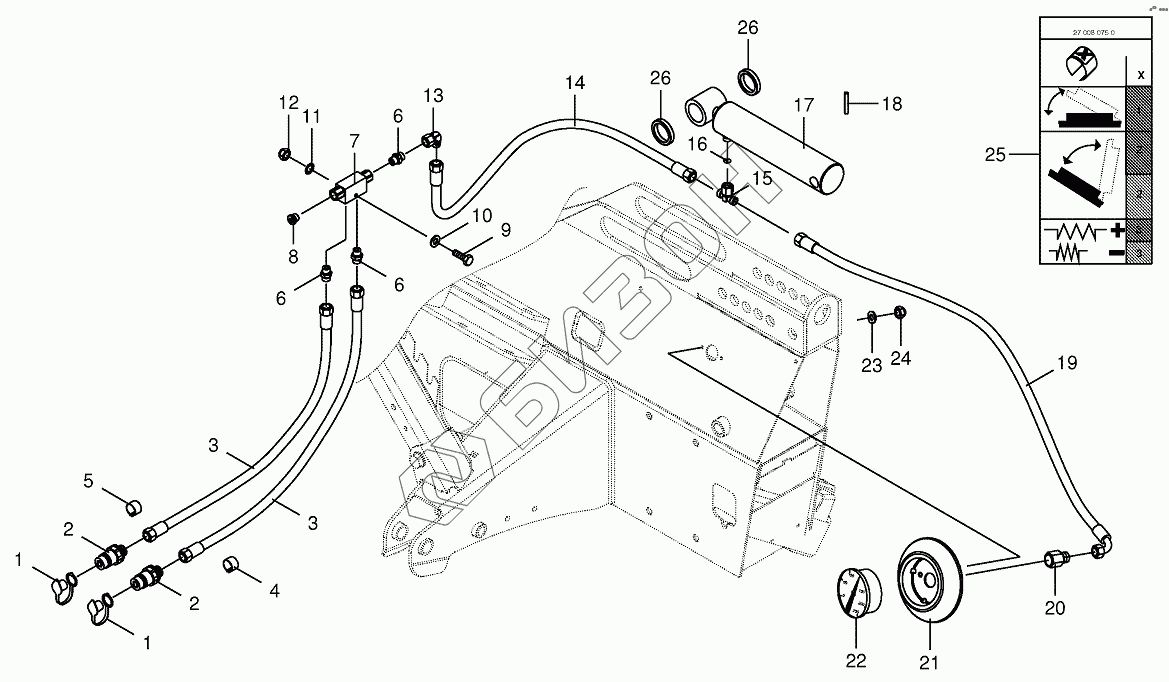

Графический каталог запасных частей к технике: KRONE ECR280CV/320CV. Hydraulic spring compensation
1
1
2
2
3
3
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270094240 | 270094240 | Sealing set |
Загрузка ...
|
|
| 1 | 009212651 | Dust cap-yellow |
Загрузка ...
|
|
| 2 | 009211450 | Connector plug |
Загрузка ...
|
|
| 3 | 009209690 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009199181 | Male connector |
Загрузка ...
|
|
| 7 | 009193430 | Double lock-up valve unit |
Загрузка ...
|
|
| 8 | 900016940 | Screw plug |
Загрузка ...
|
|
| 9 | 009002440 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009104111 | Washer |
Загрузка ...
|
|
| 11 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009087041 | Locknut |
Загрузка ...
|
|
| 13 | 009210671 | Angle lug |
Загрузка ...
|
|
| 14 | 270078440 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009210771 | T-connector |
Загрузка ...
|
|
| 16 | 009193240 | Throttling disc |
Загрузка ...
|
|
| 17 | 270017930 | Hydraulic cylinder |
Загрузка ...
|
|
| 18 | 009126452 | Roll pin |
Загрузка ...
|
|
| 19 | 270078430 | High pressure hose line |
Загрузка ...
|
|
| 20 | 009209260 | Screw connection |
Загрузка ...
|
|
| 21 | 200334590 | Pressure guage housing |
Загрузка ...
|
|
| 22 | 270075030 | Pressure guage |
Загрузка ...
|
|
| 23 | 009103650 | Washer |
Загрузка ...
|
|
| 24 | 009087020 | Locknut |
Загрузка ...
|
|
| 25 | 270080750 | Tag |
Загрузка ...
|
|
| 26 | 003352791 | Spacer ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
