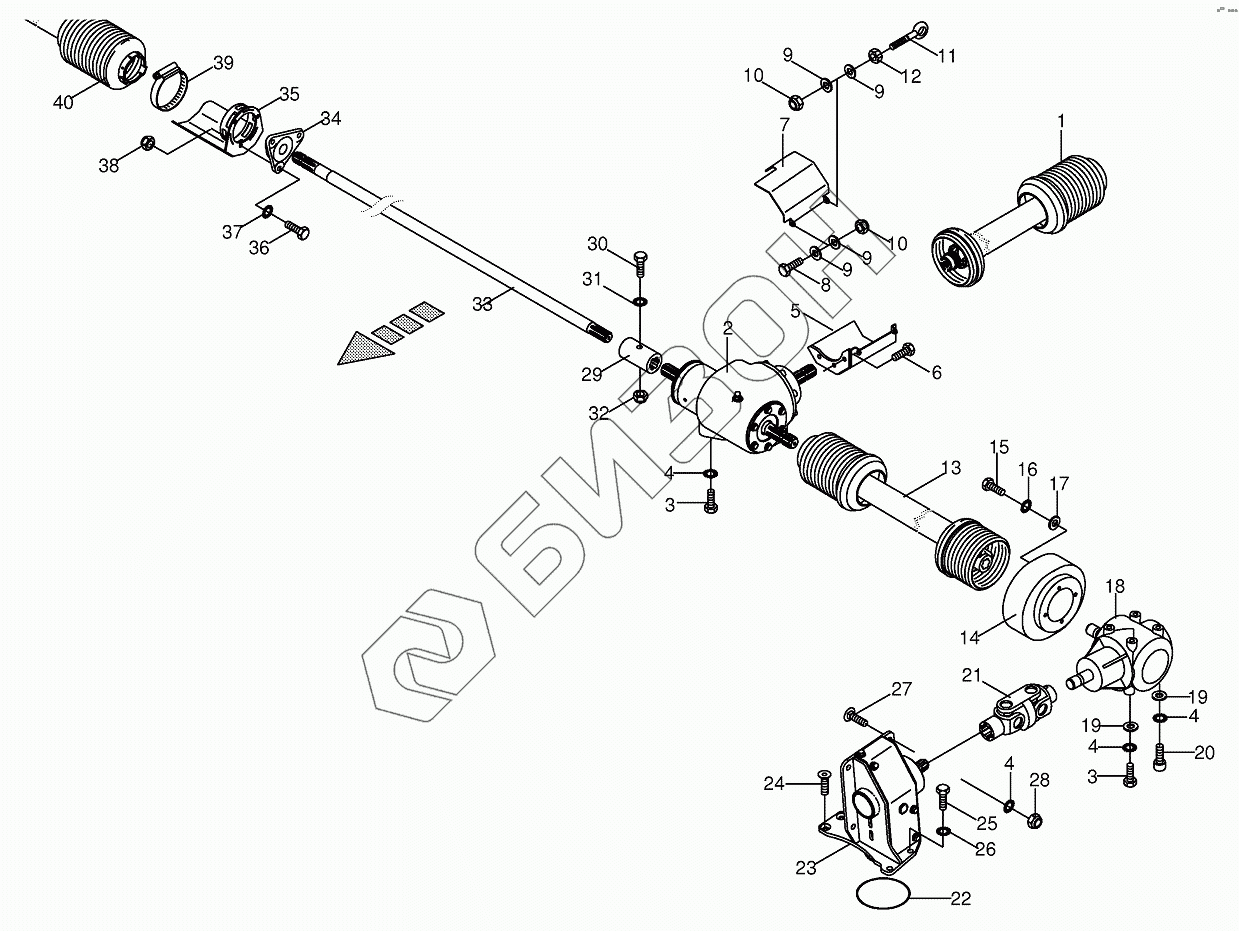

Графический каталог запасных частей к технике: KRONE X-Disc 6200. Drive cpl. 619440 - 752300
/9.gif)
1
1
2
3
3
4
4
4
4
5
6
7
8
9
9
9
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270009380 | Pto drive shaft |
Загрузка ...
|
|
| 1 | 009559770 | Pto drive shaft |
Загрузка ...
|
|
| 2 | 003543670 | Main gearbox |
Загрузка ...
|
|
| 3 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 5 | 003545800 | PTO shaft guard |
Загрузка ...
|
|
| 6 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 7 | 003528430 | Cover cpl |
Загрузка ...
|
|
| 8 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009104130 | Washer |
Загрузка ...
|
|
| 10 | 009087060 | Locknut |
Загрузка ...
|
|
| 11 | 002804002 | Eyebolt |
Загрузка ...
|
|
| 12 | 009082100 | Hex nut |
Загрузка ...
|
|
| 13 | 009559980 | Pto drive shaft-cpl. |
Загрузка ...
|
|
| 14 | 009559990 | Protecting cup |
Загрузка ...
|
|
| 15 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009106030 | Washer |
Загрузка ...
|
|
| 18 | 009558500 | Angle gear-cpl. |
Загрузка ...
|
|
| 19 | 009103031 | Washer |
Загрузка ...
|
|
| 20 | 009032081 | Allen screw |
Загрузка ...
|
|
| 21 | 009559870 | Double universal joint |
Загрузка ...
|
|
| 22 | 009375680 | O-ring |
Загрузка ...
|
|
| 23 | 003543500 | Gearbox |
Загрузка ...
|
|
| 24 | 009040192 | Countersunkscrew |
Загрузка ...
|
|
| 25 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009053042 | Coach bolt |
Загрузка ...
|
|
| 28 | 009087161 | Locknut |
Загрузка ...
|
|
| 29 | 002672100 | Profile bushing |
Загрузка ...
|
|
| 30 | 009010342 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 32 | 009087041 | Locknut |
Загрузка ...
|
|
| 33 | 003520461 | Intermediate shaft |
Загрузка ...
|
|
| 34 | 009340510 | Flange bearing |
Загрузка ...
|
|
| 35 | 003529063 | Guard support |
Загрузка ...
|
|
| 36 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009087010 | Locknut |
Загрузка ...
|
|
| 39 | 009240201 | Tube clip |
Загрузка ...
|
|
| 40 | 009559970 | Pto drive shaft-cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
