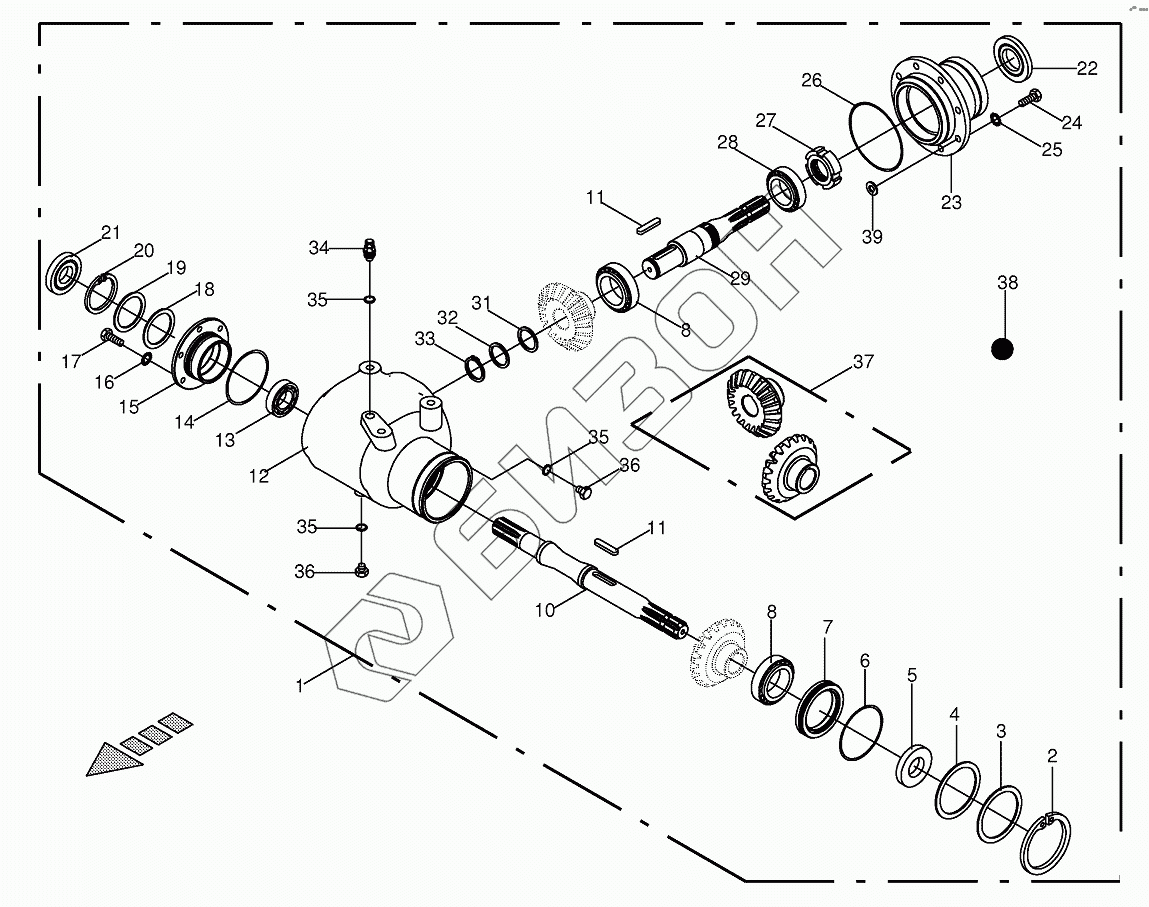

Графический каталог запасных частей к технике: KRONE X-Disc 6200. Main gearbox 619440 - 752300
/10.gif)
1
2
3
4
4
4
4
5
6
7
8
8
10
11
11
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
31
31
31
32
33
34
35
35
35
36
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 003543670 | Main gearbox |
Загрузка ...
|
|
| 2 | 009116040 | Circlip |
Загрузка ...
|
|
| 3 | 009107070 | Supporting disc |
Загрузка ...
|
|
| 4 | 009109070 | Shim ring |
Загрузка ...
|
|
| 4 | 009108750 | Shim ring |
Загрузка ...
|
|
| 4 | 009108360 | Shim ring |
Загрузка ...
|
|
| 4 | 009108350 | Shim ring |
Загрузка ...
|
|
| 5 | 009363621 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 6 | 009375810 | O-ring |
Загрузка ...
|
|
| 7 | 003515401 | Adapter ring |
Загрузка ...
|
|
| 8 | 009321410 | Taper roller bearing |
Загрузка ...
|
|
| 10 | 003543660 | Drive shaft |
Загрузка ...
|
|
| 11 | 009153560 | Fit-in key |
Загрузка ...
|
|
| 12 | 003520813 | Housing |
Загрузка ...
|
|
| 13 | 009301670 | Grooved ball bearing |
Загрузка ...
|
|
| 14 | 009375600 | O-ring |
Загрузка ...
|
|
| 15 | 003520451 | Flange |
Загрузка ...
|
|
| 16 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009109620 | Shim ring |
Загрузка ...
|
|
| 18 | 009109630 | Shim ring |
Загрузка ...
|
|
| 18 | 009109640 | Shim ring |
Загрузка ...
|
|
| 18 | 009109650 | Shim ring |
Загрузка ...
|
|
| 19 | 009107411 | Supporting disc |
Загрузка ...
|
|
| 20 | 009116730 | Circlip |
Загрузка ...
|
|
| 21 | 009363391 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 22 | 009360590 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 23 | 003520340 | Flange |
Загрузка ...
|
|
| 24 | 009031412 | Allen screw |
Загрузка ...
|
|
| 25 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009375460 | O-ring |
Загрузка ...
|
|
| 27 | 009095070 | Slotted nut-special |
Загрузка ...
|
|
| 28 | 009321090 | Taper roller bearing |
Загрузка ...
|
|
| 29 | 003543650 | Input shaft |
Загрузка ...
|
|
| 31 | 009108890 | Shim ring |
Загрузка ...
|
|
| 31 | 009108900 | Shim ring |
Загрузка ...
|
|
| 31 | 009108880 | Shim ring |
Загрузка ...
|
|
| 32 | 009107300 | Supporting disc |
Загрузка ...
|
|
| 33 | 009115450 | Circlip |
Загрузка ...
|
|
| 34 | 009198111 | Breather |
Загрузка ...
|
|
| 35 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 36 | 009060101 | Screw plug |
Загрузка ...
|
|
| 37 | 200900950 | Bevel wheel set |
Загрузка ...
|
|
| 38 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 39 | 009108020 | Shim ring |
Загрузка ...
|
|
| 39 | 009108070 | Shim ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
