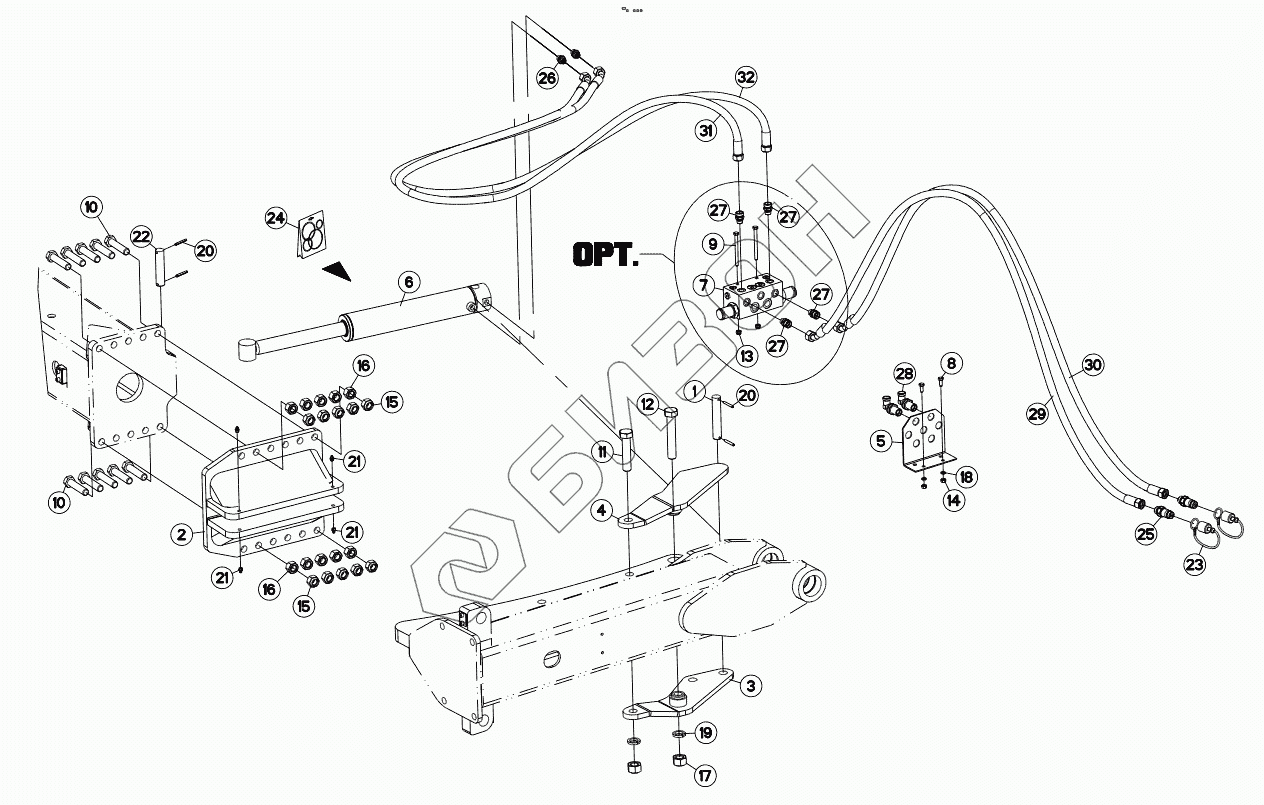

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. HYDRAULIC OFFSET
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
19
20
20
21
21
21
22
23
24
25
26
27
27
27
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142092 | PIN |
Загрузка ...
|
|
| 2 | 582397 | FRONT OF BEAM |
Загрузка ...
|
|
| 3 | 582420 | HALF COVER R |
Загрузка ...
|
|
| 4 | 582421 | HALF COVER L |
Загрузка ...
|
|
| 5 | 780342 | GUSSET, CORNER |
Загрузка ...
|
|
| 6 | 929153 | CYLINDER Ш70/40 C=290MM |
Загрузка ...
|
|
| 7 | 951409 | BLOCK |
Загрузка ...
|
|
| 8 | 80060820 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80060864 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 10 | 80062067 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 11 | 80062487 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80062493 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 13 | 80200840 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 80200870 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80202047 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 16 | 80202069 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 17 | 80202400 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 18 | 80270884 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 19 | 80272484 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 20 | 80450645 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 21 | 82201016 | SELF TAPPING GREASE NIPPLE |
Загрузка ...
|
|
| 22 | 142091 | PIN |
Загрузка ...
|
|
| 23 | 82300026 | CAP MALE CONNECTOR |
Загрузка ...
|
|
| 24 | 929160 | KIT, SEAL |
Загрузка ...
|
|
| 25 | A4074018 | CONNECTOR MALE |
Загрузка ...
|
|
| 26 | A4080401 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 27 | A4080429 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 28 | A4080751 | BULKHEAD ELBOW ZBC |
Загрузка ...
|
|
| 29 | A4923047 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 30 | A4923047 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 31 | A4923047 | HYDRAULIC HOSE |
Загрузка ...
|
|
| 32 | A4923047 | HYDRAULIC HOSE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
