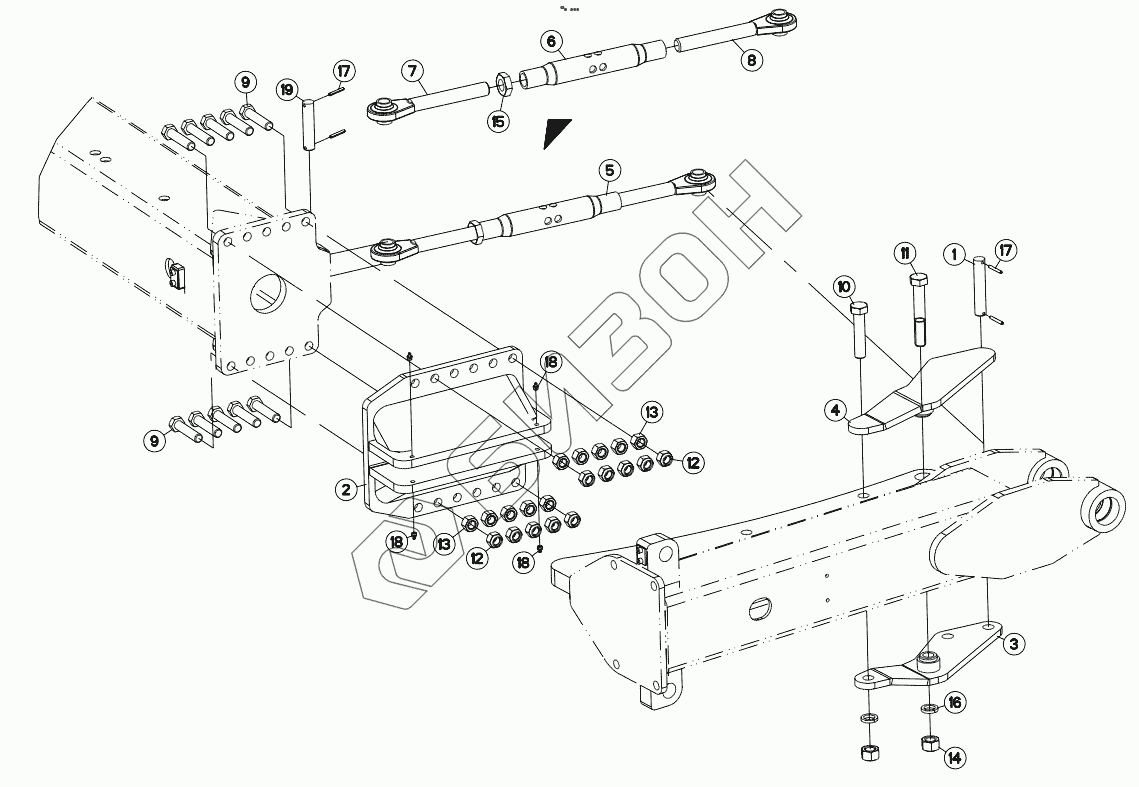

Графический каталог запасных частей к технике: KUHN CHALLENGER NSH. MECHANICAL OFFSET
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
13
14
15
16
17
17
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 142092 | PIN |
Загрузка ...
|
|
| 2 | 582397 | FRONT OF BEAM |
Загрузка ...
|
|
| 3 | 582420 | HALF COVER R |
Загрузка ...
|
|
| 4 | 582421 | HALF COVER L |
Загрузка ...
|
|
| 5 | 951142 | TIE ROD |
Загрузка ...
|
|
| 6 | 951143 | SHEATH |
Загрузка ...
|
|
| 7 | 951144 | TIE ROD |
Загрузка ...
|
|
| 8 | 951145 | TIE ROD |
Загрузка ...
|
|
| 9 | 80062067 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 10 | 80062487 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80062494 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80202047 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 13 | 80202069 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 80202400 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80203003 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 16 | 80272484 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 17 | 80450645 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 18 | 82201016 | SELF TAPPING GREASE NIPPLE |
Загрузка ...
|
|
| 19 | 142091 | PIN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
