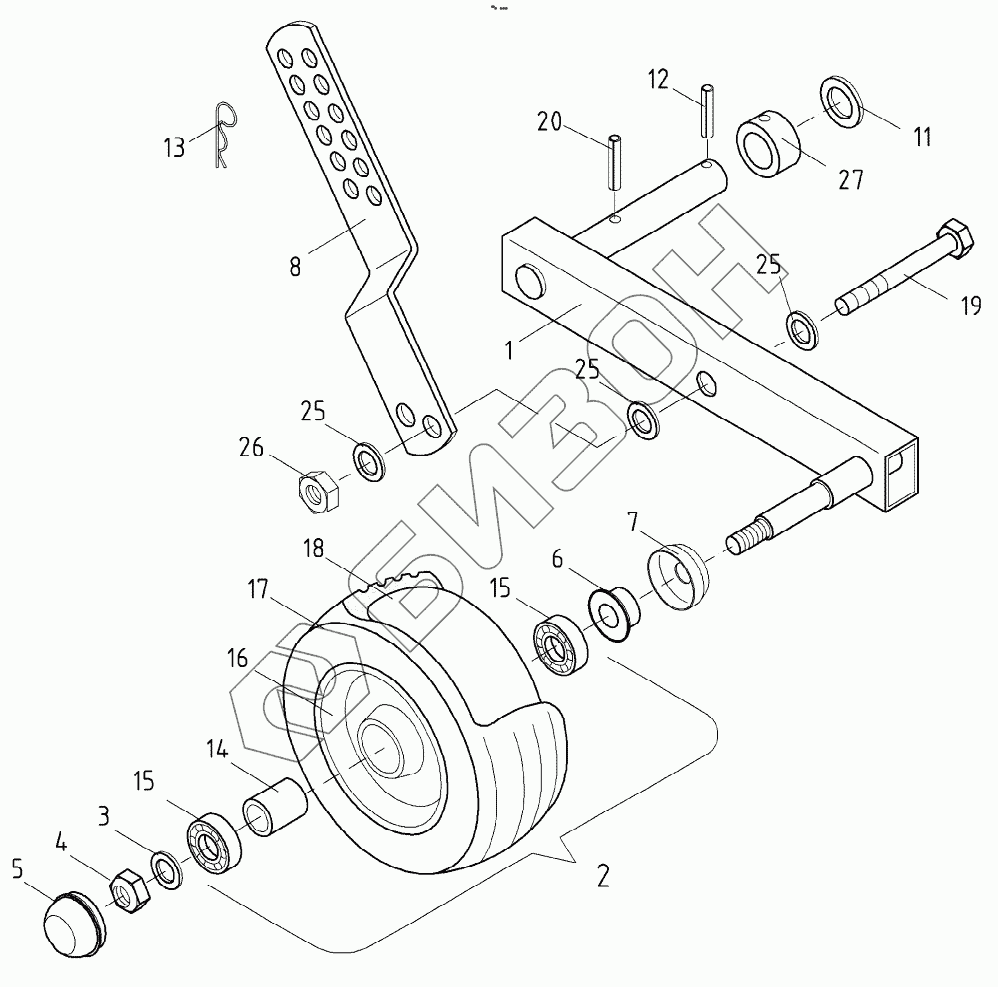

Графический каталог запасных частей к технике: KUHN FB 119. GAUGE WHEELS
1
2
3
4
5
6
7
8
11
12
13
14
15
15
16
17
18
19
20
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z4400500 | AXLE LINK |
Загрузка ...
|
|
| 2 | Z4099650 | WHEEL AND TIRE ASSEMBLY |
Загрузка ...
|
|
| 3 | Z3016990 | RING |
Загрузка ...
|
|
| 4 | 80201248 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 5 | Z4000860 | CAP |
Загрузка ...
|
|
| 6 | Z4087410 | GASKET |
Загрузка ...
|
|
| 7 | Z4088640 | CAP |
Загрузка ...
|
|
| 8 | Z4099740 | LOCHSCHIENE |
Загрузка ...
|
|
| 10 | 80450641 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 11 | 80254043 | SUPPORTING RING SS 2,5 |
Загрузка ...
|
|
| 12 | 80450851 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 13 | 80570303 | SPRING COTTER PIN R.FE/ZNXC3 |
Загрузка ...
|
|
| 14 | Z4204170 | PIPE |
Загрузка ...
|
|
| 15 | 81002555 | BALL BEARING |
Загрузка ...
|
|
| 16 | Z4099660 | WHEEL |
Загрузка ...
|
|
| 17 | Z4086920 | TYRE |
Загрузка ...
|
|
| 18 | 83300309 | INNER TUBE |
Загрузка ...
|
|
| 19 | 80061652 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 20 | 80450851 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 25 | 80251624 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 26 | 80201648 | SELF-LOCKING NUT FE/ZN |
Загрузка ...
|
|
| 27 | Z4012450 | RING, ADJUSTMENT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
