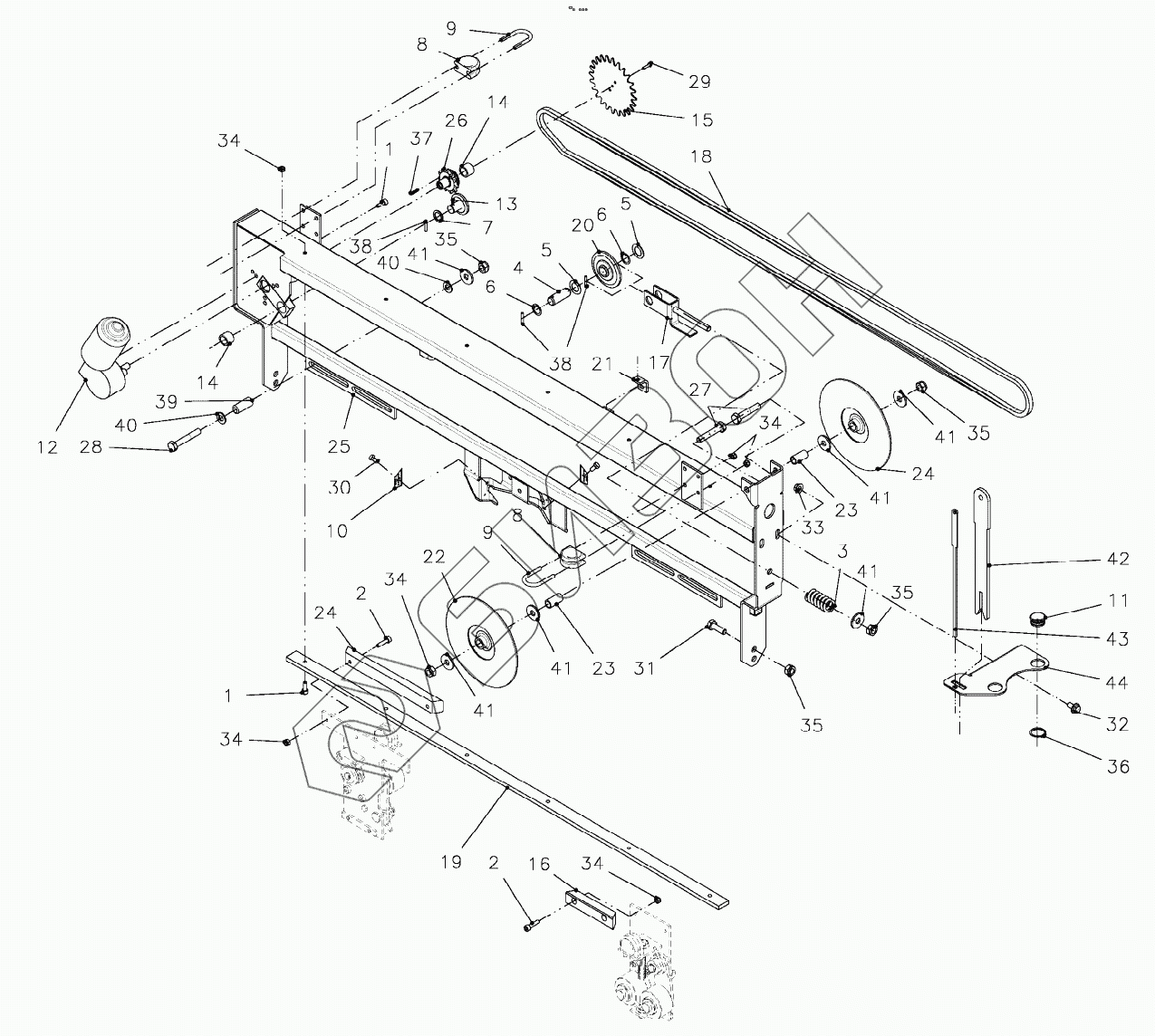

Графический каталог запасных частей к технике: KUHN FB 119. TWINE TIE SYSTEM
1
1
2
2
3
4
5
5
6
6
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
34
34
34
34
35
35
35
35
36
37
38
38
39
40
40
41
41
41
41
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80080618 | HEX.SOCKET HEAD CAP SCREW |
Загрузка ...
|
|
| 2 | 80080626 | SCREW, SOCKET HEAD FE/ZNXC3 |
Загрузка ...
|
|
| 3 | Z4145820 | COMPRESSION SPRING |
Загрузка ...
|
|
| 4 | Z4098060 | PIN |
Загрузка ...
|
|
| 5 | Z4004460 | WASHER |
Загрузка ...
|
|
| 6 | 80251623 | SUPPORTING RING |
Загрузка ...
|
|
| 7 | 80251825 | SHIM RING PS 1,5 FLZNNC |
Загрузка ...
|
|
| 8 | Z4087330 | PORCELAIN RING |
Загрузка ...
|
|
| 9 | Z4517960 | BRACE |
Загрузка ...
|
|
| 10 | Z4006290 | KNIFE |
Загрузка ...
|
|
| 11 | Z4200040 | GUIDE |
Загрузка ...
|
|
| 12 | Z4082450 | GEAR BOX ENGINE |
Загрузка ...
|
|
| 13 | Z4099960 | KETTENRAD |
Загрузка ...
|
|
| 14 | 81421622 | NEEDLE BEARING |
Загрузка ...
|
|
| 15 | Z4010110 | RING HALF, TOOTHED |
Загрузка ...
|
|
| 16 | Z4001500 | SLIDING PAD |
Загрузка ...
|
|
| 17 | Z4012940 | BRACKET |
Загрузка ...
|
|
| 18 | 83121249 | ROLLER CHAIN |
Загрузка ...
|
|
| 19 | Z4010570 | GUIDE BAR |
Загрузка ...
|
|
| 20 | Z4013220 | TENSION ROLLER |
Загрузка ...
|
|
| 21 | Z4011640 | ANGLE RETAINER |
Загрузка ...
|
|
| 22 | Z4001780 | GUIDE ROLLER |
Загрузка ...
|
|
| 23 | Z4001790 | TUBE |
Загрузка ...
|
|
| 24 | Z4012570 | SLIDING PAD |
Загрузка ...
|
|
| 25 | Z4400630 | SUPPORT |
Загрузка ...
|
|
| 26 | Z4401740 | SPROCKET |
Загрузка ...
|
|
| 27 | 80061051 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 28 | 80061055 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 29 | 80060416 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 30 | 80060612 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 31 | 80061073 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 32 | 80130816 | UNDERSERR.S-LOC.SCREW FLZNNC |
Загрузка ...
|
|
| 33 | 80200851 | UNDERSERRAT.S.LOC.NUT FE/ZNXC3 |
Загрузка ...
|
|
| 34 | 80200640 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 35 | 80201005 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 36 | 80582502 | RETAINING RING FLZNNC |
Загрузка ...
|
|
| 37 | 80450420 | ROLL PIN INOX |
Загрузка ...
|
|
| 38 | 80450423 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 39 | 80451640 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 40 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 41 | 80251003 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 42 | Z4405540 | HANDLE |
Загрузка ...
|
|
| 43 | Z4405550 | PIN |
Загрузка ...
|
|
| 44 | Z4406870 | SUPPORT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
