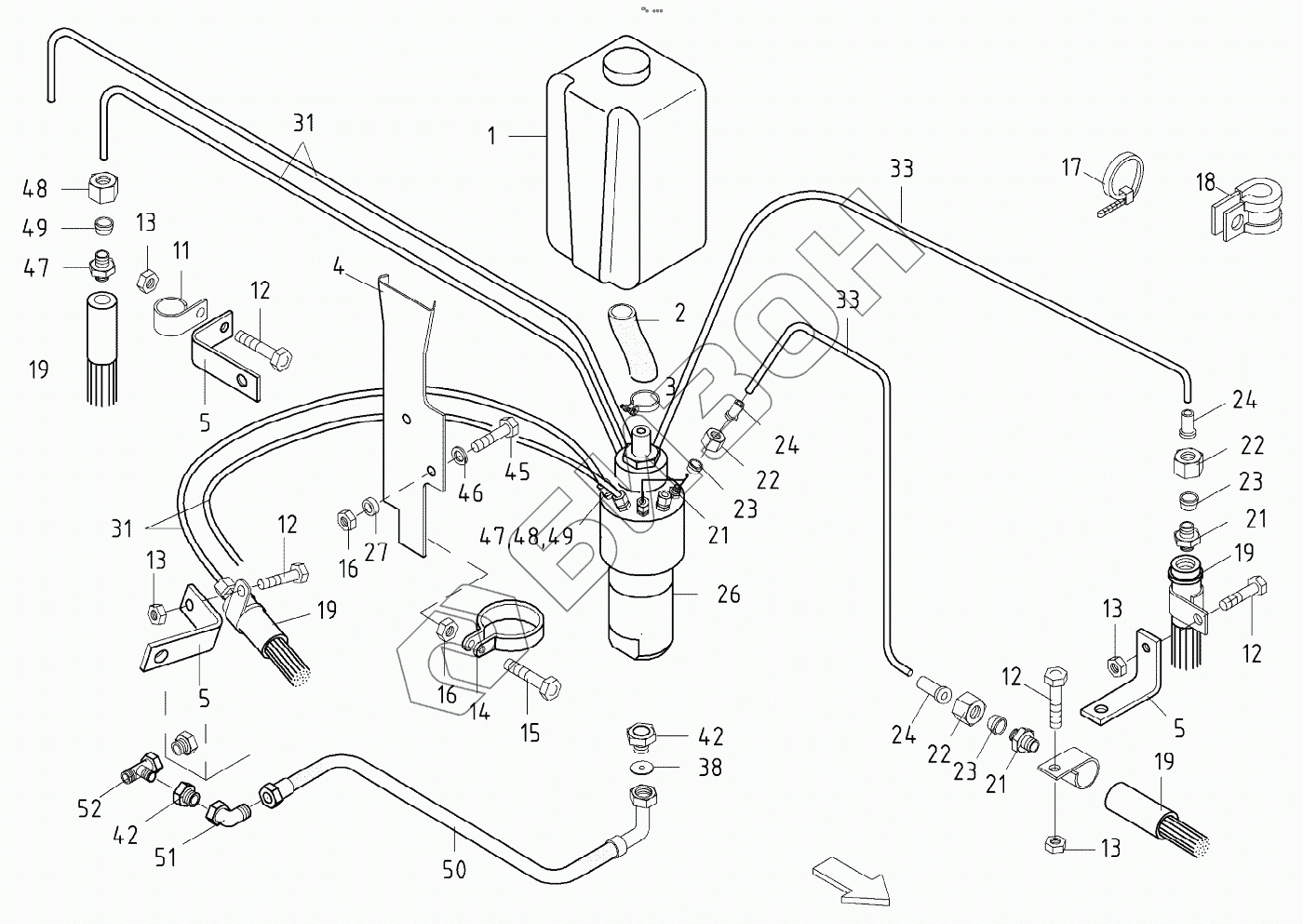

Графический каталог запасных частей к технике: KUHN FB 119. LUBRICATION
1
2
3
4
5
5
5
11
12
12
12
12
12
12
12
12
12
12
13
13
13
13
14
15
16
16
17
18
19
19
19
19
21
21
21
22
22
22
23
23
23
24
24
24
26
27
31
31
33
33
38
42
42
45
46
47
47
48
48
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z4001030 | TANK |
Загрузка ...
|
|
| 2 | Z4006350 | PIPE |
Загрузка ...
|
|
| 3 | 83090073 | COLLAR |
Загрузка ...
|
|
| 4 | Z4099980 | BRACKET |
Загрузка ...
|
|
| 5 | Z4400090 | BRACKET |
Загрузка ...
|
|
| 11 | Z4087020 | PIPE CLIP |
Загрузка ...
|
|
| 12 | 80060620 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80060625 | HEX BOLT FE/ZNXC3 |
Загрузка ...
|
|
| 13 | 80200640 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 83090245 | COLLAR FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80060833 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 16 | 80200817 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 17 | Z4087150 | CABLE BINDER |
Загрузка ...
|
|
| 18 | Z4000490 | CLAMP |
Загрузка ...
|
|
| 19 | Z4000590 | BRUSH |
Загрузка ...
|
|
| 21 | Z4005620 | NIPPLE |
Загрузка ...
|
|
| 22 | A4080202 | NUT |
Загрузка ...
|
|
| 23 | Z4000610 | CUTTING RING |
Загрузка ...
|
|
| 24 | Z4000360 | STIFFENING SLEEVE |
Загрузка ...
|
|
| 26 | Z4082580 | PUMP |
Загрузка ...
|
|
| 27 | Z1197770 | PIPE, SPACING |
Загрузка ...
|
|
| 31 | Z4080420 | POLYAMIDE TUBE |
Загрузка ...
|
|
| 33 | Z4012080 | POLYAMIDE TUBE |
Загрузка ...
|
|
| 38 | Z4087500 | SCREEN |
Загрузка ...
|
|
| 40 | Z4080310 | PIPE CLIP |
Загрузка ...
|
|
| 42 | Z4003800 | REDUCING PIECE |
Загрузка ...
|
|
| 45 | 80060891 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 46 | 80250970 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 47 | Z4000380 | SOCKET/ADAPTER |
Загрузка ...
|
|
| 48 | A4080201 | NUT |
Загрузка ...
|
|
| 49 | Z4000370 | CUTTING RING |
Загрузка ...
|
|
| 50 | Z4087610 | HYDR.HOSE |
Загрузка ...
|
|
| 51 | A4082711 | AJUSTABLE MALE STUD ELBOW |
Загрузка ...
|
|
| 52 | Z4088440 | THREADED UNION |
Загрузка ...
|
