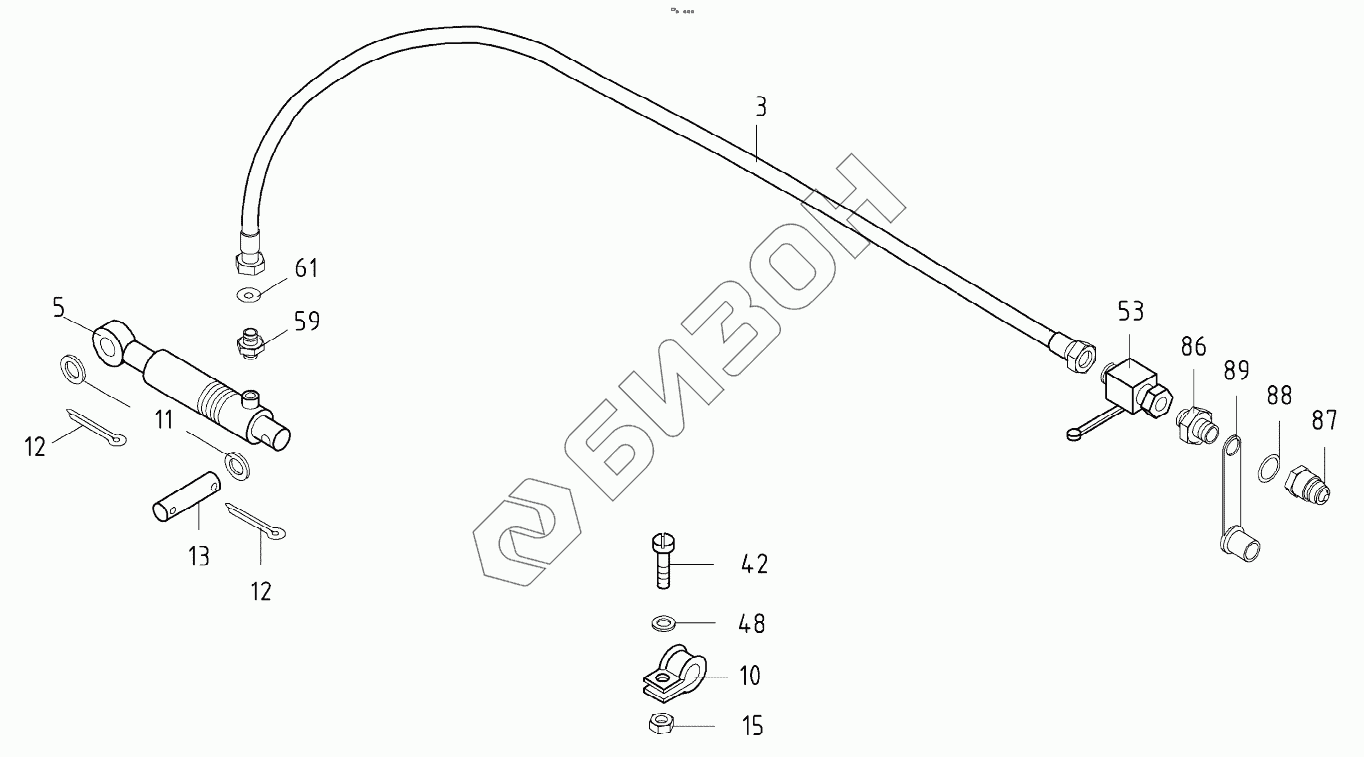

Графический каталог запасных частей к технике: KUHN FB 119. PICK-UP (HYDRAULIC)
3
5
10
11
12
12
13
15
42
48
53
59
61
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3 | Z4013090 | HYDR.HOSE |
Загрузка ...
|
|
| 5 | Z4002350 | CYLINDER, HYDRAULIC |
Загрузка ...
|
|
| 7 | Z4000050 | COMPRESSION SPRING |
Загрузка ...
|
|
| 9 | Z4001040 | WASHER/DISC/PLATE |
Загрузка ...
|
|
| 10 | Z4087020 | PIPE CLIP |
Загрузка ...
|
|
| 11 | 80251624 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80500328 | SPLIT PIN FE/ZNXC3 |
Загрузка ...
|
|
| 13 | Z4000750 | PIN |
Загрузка ...
|
|
| 15 | 80200540 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 42 | 80000516 | CHEESE HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 48 | 80250512 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 49 | Z4016090 | CONNECTING SLEEVE |
Загрузка ...
|
|
| 53 | Z4087710 | ROOSTER |
Загрузка ...
|
|
| 55 | A4081001 | EQUAL TEE ZBC |
Загрузка ...
|
|
| 59 | A4082402 | MALE STUD CONNECTOR |
Загрузка ...
|
|
| 61 | Z4087500 | SCREEN |
Загрузка ...
|
|
| 71 | 80060826 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 72 | 80200817 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 73 | Z4087100 | WASHER |
Загрузка ...
|
|
| 86 | Z4081770 | REDUCING SLEEVE |
Загрузка ...
|
|
| 87 | Z4087440 | COUPLER MALE |
Загрузка ...
|
|
| 88 | 82061824 | O-RING |
Загрузка ...
|
|
| 89 | Z4087450 | DUST GUARD BUSH |
Загрузка ...
|
|
| 810 | Z4001870 | DRAWER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
