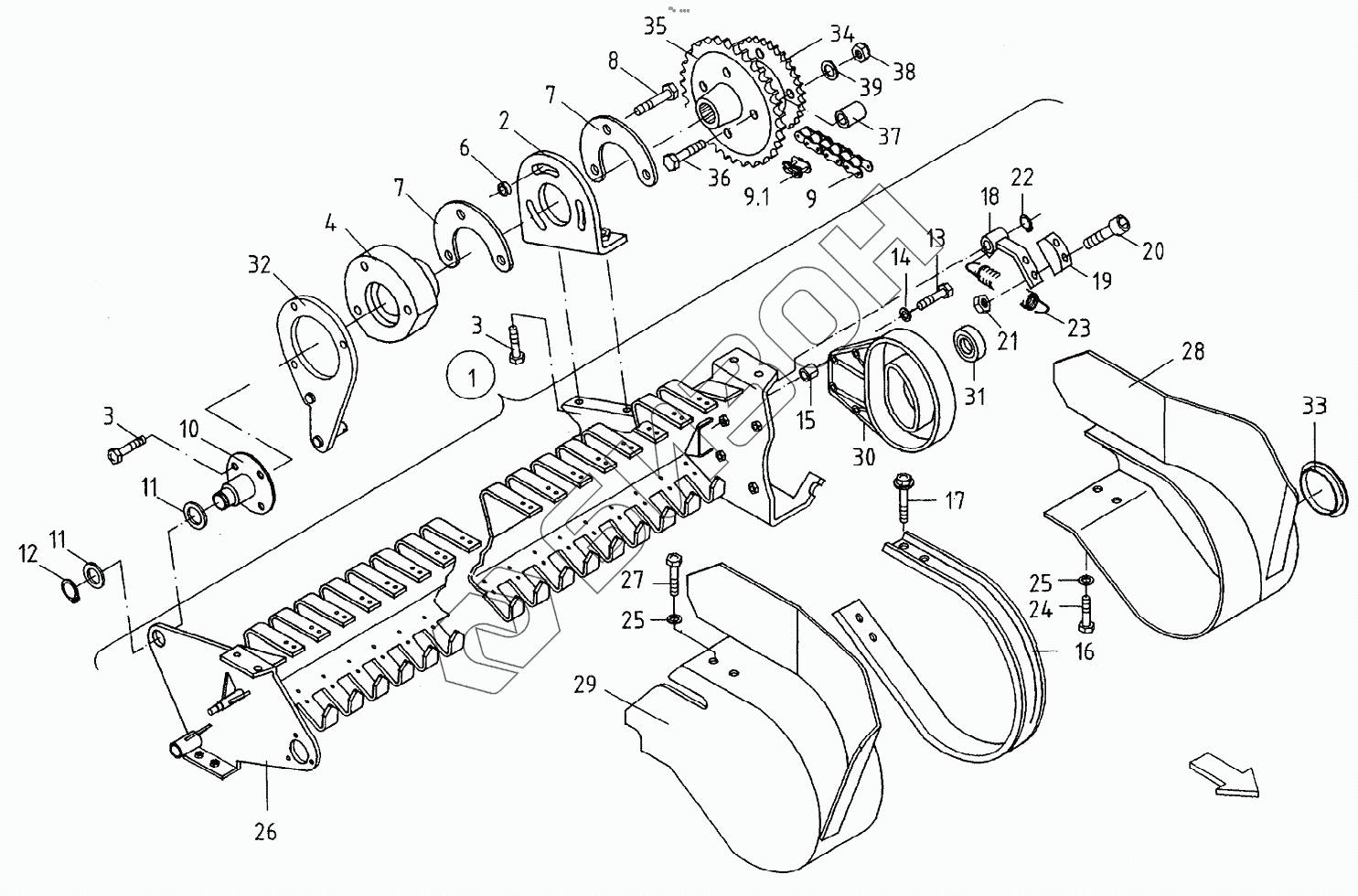

Графический каталог запасных частей к технике: KUHN FB 119. PICK-UP
1
2
3
3
4
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
910
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z4012990 | PICK-UP |
Загрузка ...
|
|
| 2 | Z4400460 | SUPPORT LEFT |
Загрузка ...
|
|
| 3 | 80071231 | SELF-LOCKING SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 4 | Z4400450 | SUPPORT |
Загрузка ...
|
|
| 5 | Z4400720 | SHIM |
Загрузка ...
|
|
| 6 | Z4011210 | SPACER BUSH |
Загрузка ...
|
|
| 7 | Z4400960 | INTERMEDIATE PIECE |
Загрузка ...
|
|
| 8 | 80061058 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 9 | Z4000170 | CHAIN, ROLLER |
Загрузка ...
|
|
| 10 | Z4083740 | SUPPORT |
Загрузка ...
|
|
| 11 | 80255063 | SUPPORTING RING SS 3,0 FLZNNC |
Загрузка ...
|
|
| 12 | 80585000 | RETAINING RING |
Загрузка ...
|
|
| 13 | 80061050 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 15 | 80461314 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 16 | Z4000150 | SHEET |
Загрузка ...
|
|
| 17 | 80130610 | UNDERSERR.S-LOC.SCREW FLZNNC |
Загрузка ...
|
|
| 18 | Z4011200 | TENSIONER CHAIN |
Загрузка ...
|
|
| 19 | Z4079930 | BLOCK, SLIDING |
Загрузка ...
|
|
| 20 | 80080805 | HEX.SOCK.HEAD CAP SCR.FE/ZNXC3 |
Загрузка ...
|
|
| 21 | 80200817 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 22 | 80581600 | RETAINING RING |
Загрузка ...
|
|
| 23 | Z4079910 | TENSION SPRING |
Загрузка ...
|
|
| 24 | 80071030 | SELF-LOCKING SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 25 | 80251003 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 26 | Z4012980 | SUPPORT |
Загрузка ...
|
|
| 27 | 80061035 | HEX. HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 28 | Z4400730 | PLATE, SIDE, LH |
Загрузка ...
|
|
| 29 | Z4400740 | PLATE, SIDE, RH |
Загрузка ...
|
|
| 30 | Z4400050 | GUIDE |
Загрузка ...
|
|
| 31 | 81023064 | BALL BEARING |
Загрузка ...
|
|
| 32 | Z4400760 | SUPPORT LEFT |
Загрузка ...
|
|
| 33 | Z4007670 | LOOKING SCREW |
Загрузка ...
|
|
| 34 | Z4400400 | CHAIN SPROCKET |
Загрузка ...
|
|
| 35 | Z4400410 | CHAIN SPROCKET |
Загрузка ...
|
|
| 36 | 80061281 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 37 | Z4012150 | INTERMEDIATE TUBE |
Загрузка ...
|
|
| 38 | 80201248 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 39 | 80251227 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 910 | 83121932 | OUTER LINK |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
