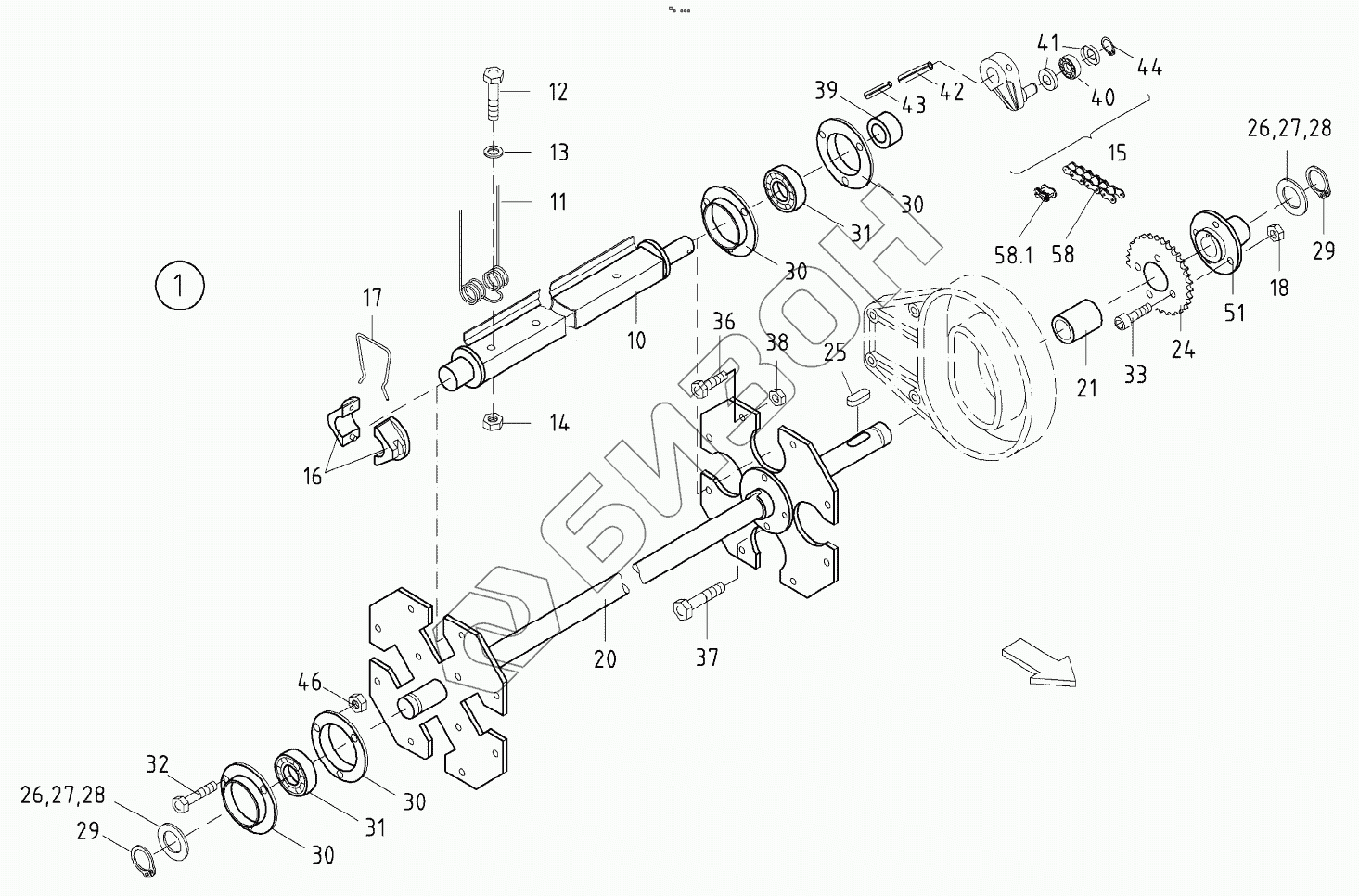

Графический каталог запасных частей к технике: KUHN FB 119. PICK-UP (ROLLER)
1
10
11
12
13
14
15
16
17
18
20
21
24
25
26
26
27
27
28
28
29
29
30
30
30
30
31
31
32
33
36
37
38
39
40
41
42
43
44
46
51
58
581
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z4012990 | PICK-UP |
Загрузка ...
|
|
| 10 | Z4400520 | TUBE |
Загрузка ...
|
|
| 11 | Z4400510 | TINE |
Загрузка ...
|
|
| 12 | 80060853 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 13 | Z4087100 | WASHER |
Загрузка ...
|
|
| 14 | 80200842 | SELF-LOCK.FLANGE NUT FE/ZNXC3 |
Загрузка ...
|
|
| 15 | Z4099910 | CONTROL ARM |
Загрузка ...
|
|
| 16 | Z4079950 | TERMINAL RING |
Загрузка ...
|
|
| 17 | Z4000110 | CLIP |
Загрузка ...
|
|
| 18 | 80200640 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 20 | Z4400420 | DRIVE SHAFT |
Загрузка ...
|
|
| 21 | Z4400290 | PIPE, SPACING |
Загрузка ...
|
|
| 24 | Z4400390 | SPROCKET |
Загрузка ...
|
|
| 25 | 80650833 | PARALLEL KEY A |
Загрузка ...
|
|
| 26 | 80253042 | SUPPORTING RING SS 2,5 |
Загрузка ...
|
|
| 27 | 80253044 | SHIM WASHER |
Загрузка ...
|
|
| 28 | Z1101220 | SHIM WASHER |
Загрузка ...
|
|
| 29 | 80583001 | RETAINING RING FLZNNC |
Загрузка ...
|
|
| 30 | Z4098080 | HOUSING, FLANGED |
Загрузка ...
|
|
| 31 | 81023064 | BALL BEARING |
Загрузка ...
|
|
| 32 | 80061026 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 33 | 80080626 | SCREW, SOCKET HEAD FE/ZNXC3 |
Загрузка ...
|
|
| 36 | 80061026 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 37 | 80061073 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 38 | 80201005 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 39 | Z4011880 | INTERMEDIATE TUBE |
Загрузка ...
|
|
| 40 | Z4079900 | LAUFROLLE LR 203NPPU 17X47X12 |
Загрузка ...
|
|
| 41 | 82151742 | FLEXIBLE AXIAL SEAL WASHER |
Загрузка ...
|
|
| 42 | 80451059 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 43 | 80450666 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 44 | 80581700 | RETAINING RING |
Загрузка ...
|
|
| 46 | 80201005 | SELF-LOCKING NUT FLZNNC |
Загрузка ...
|
|
| 51 | Z4012140 | FLANGED HUB |
Загрузка ...
|
|
| 58 | Z4000170 | CHAIN, ROLLER |
Загрузка ...
|
|
| 581 | 83121932 | OUTER LINK |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
