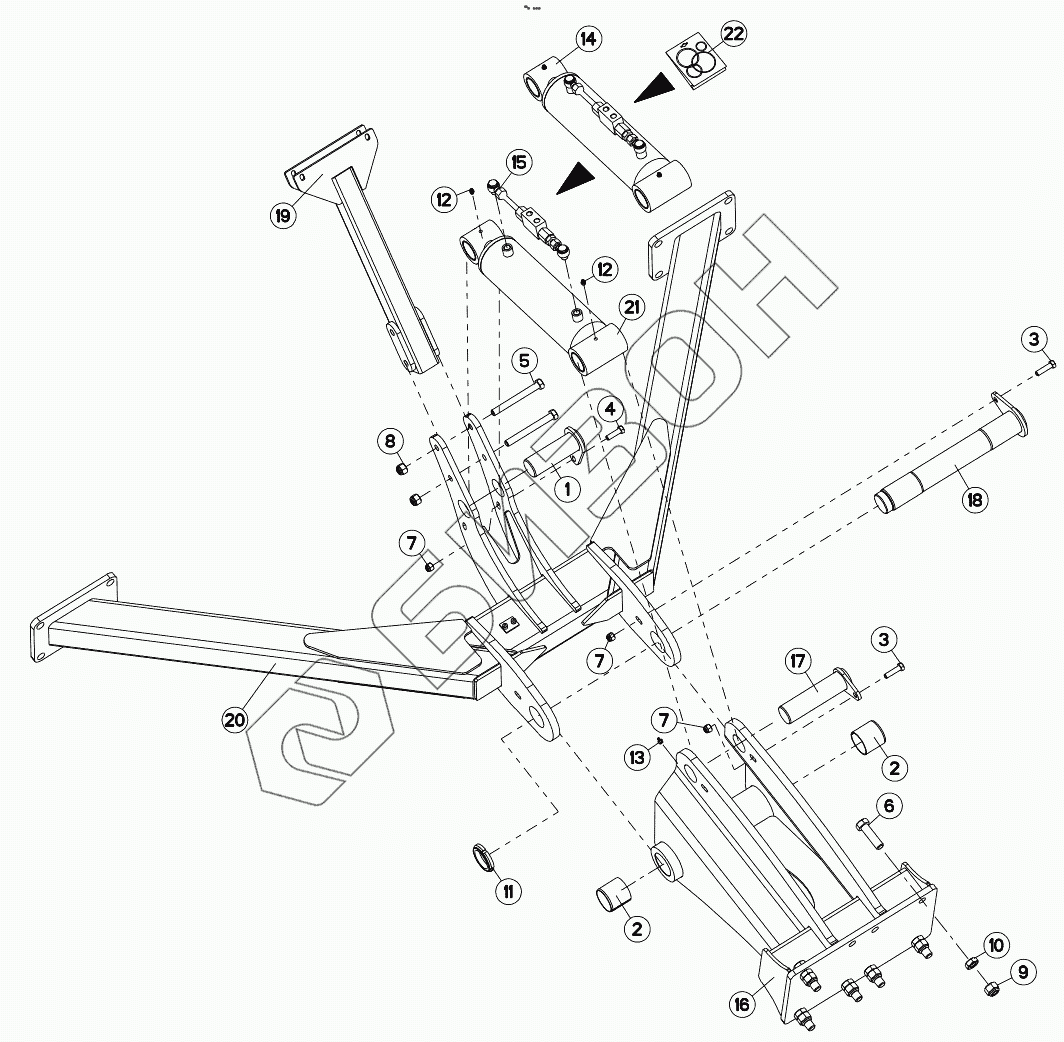

Графический каталог запасных частей к технике: KUHN OPTIMER 1000. CARRIAGE
1
2
2
3
3
4
5
6
7
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 583663 | VA PIN |
Загрузка ...
|
|
| 2 | 951521 | TENSION BUSH |
Загрузка ...
|
|
| 3 | 80061245 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 4 | 80061248 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 5 | 80061686 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 6 | 80062064 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 7 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 8 | 80201630 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80202030 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 10 | 80202069 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80205566 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 82200800 | GREASE NIPPLE FE/ZNXC3 |
Загрузка ...
|
|
| 13 | 82201016 | SELF TAPPING GREASE NIPPLE |
Загрузка ...
|
|
| 14 | H2100440 | HYDRAULIC CYLINDER |
Загрузка ...
|
|
| 15 | H2100460 | NON-RETURN VALVE |
Загрузка ...
|
|
| 16 | H2100480 | BEAM |
Загрузка ...
|
|
| 17 | H2100510 | AXLE |
Загрузка ...
|
|
| 18 | H2100860 | AXLE |
Загрузка ...
|
|
| 19 | H2400890 | SUPPORT |
Загрузка ...
|
|
| 20 | H2900150 | SLIDING FRAME |
Загрузка ...
|
|
| 21 | H2100450 | HYDRAULIC CYLINDER |
Загрузка ...
|
|
| 22 | H2100470 | BAG |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
