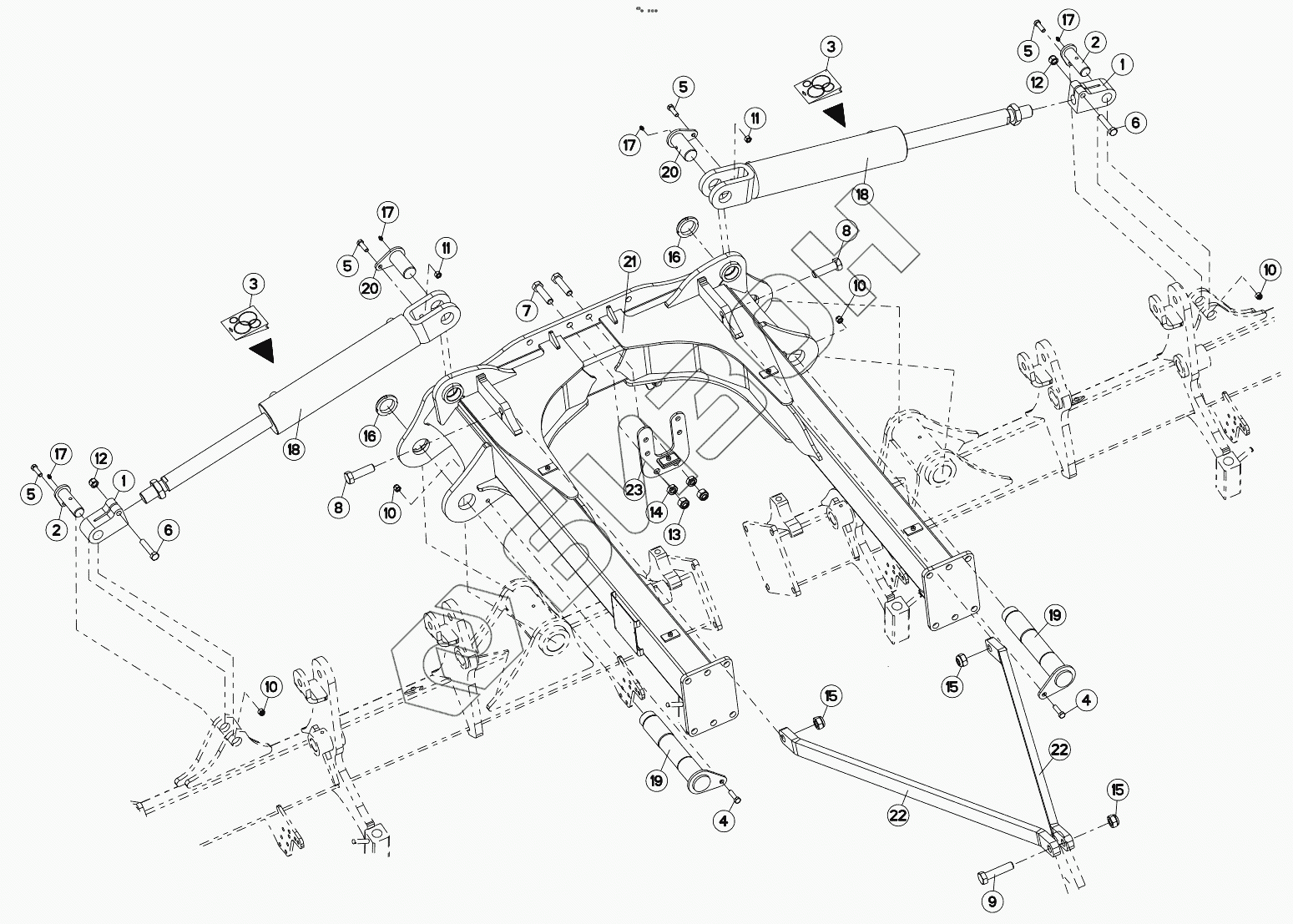

Графический каталог запасных частей к технике: KUHN OPTIMER 1000. FRAME
1
1
2
2
3
3
4
4
5
5
5
5
6
6
7
8
8
9
10
10
10
10
11
11
12
12
13
14
15
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 212334 | RAM HEAD |
Загрузка ...
|
|
| 2 | 583188 | PIN |
Загрузка ...
|
|
| 3 | 951909 | SEALS PACKET |
Загрузка ...
|
|
| 4 | 80061245 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 5 | 80061248 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 6 | 80061636 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 7 | 80062068 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 8 | 80062480 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 9 | 80062484 | HEXAGON HEAD SCREW FLZNNC |
Загрузка ...
|
|
| 10 | 80201230 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80201270 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 80201630 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 13 | 80202030 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 80202069 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80202440 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 16 | 80205566 | SELF-LOCKING NUT FE/ZNXC3 |
Загрузка ...
|
|
| 17 | 82200800 | GREASE NIPPLE FE/ZNXC3 |
Загрузка ...
|
|
| 18 | 952372 | CYLINDER |
Загрузка ...
|
|
| 19 | H2100540 | AXLE |
Загрузка ...
|
|
| 20 | H2100830 | AXLE |
Загрузка ...
|
|
| 21 | H2100870 | BEAM |
Загрузка ...
|
|
| 22 | H2100880 | ROD |
Загрузка ...
|
|
| 23 | H2401630 | SUPPORT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
