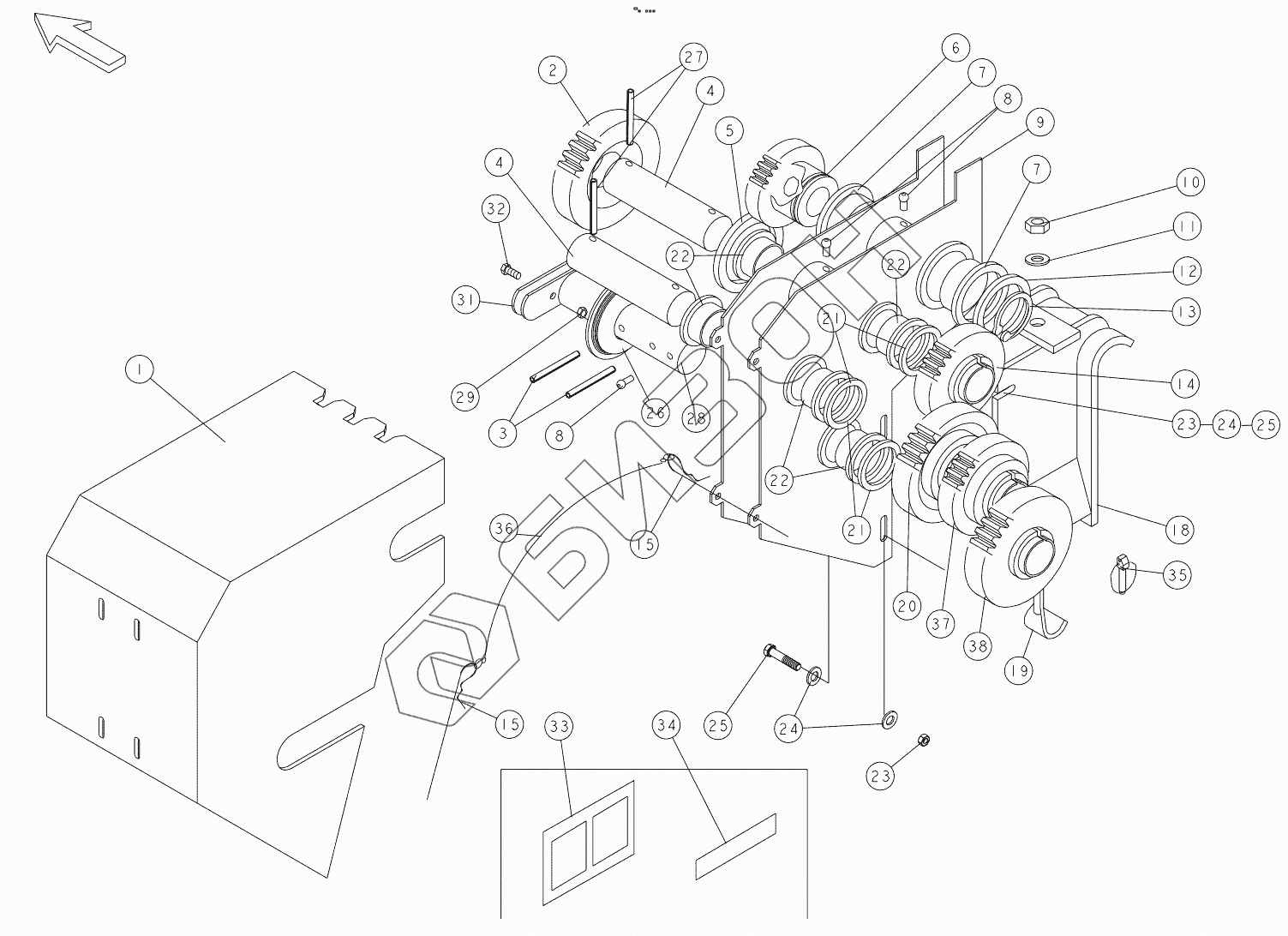

Графический каталог запасных частей к технике: KUHN PLANTER II. FERTILIZER FRONT GEAR BOX
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
18
19
20
21
21
22
22
22
23
23
24
24
25
25
26
27
28
29
31
32
33
34
35
36
37
38
38
38
38
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | VNB0705A | COVER |
Загрузка ...
|
|
| 2 | MLA0153A | PINION GEAR |
Загрузка ...
|
|
| 3 | 80450930 | ROLL PIN INOX A2 |
Загрузка ...
|
|
| 4 | FNB1202 | PIN |
Загрузка ...
|
|
| 5 | 80252865 | PLAIN WASHER |
Загрузка ...
|
|
| 6 | N02304A0 | PINION GEAR |
Загрузка ...
|
|
| 7 | 83014051 | SELF LUBRICATING BEARING |
Загрузка ...
|
|
| 8 | 82200800 | GREASE NIPPLE FE/ZNXC3 |
Загрузка ...
|
|
| 9 | VNB0691C | CRANKCASE |
Загрузка ...
|
|
| 10 | 80201470 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 11 | 80251532 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 12 | 80254060 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 13 | 80584000 | RETAINING RING |
Загрузка ...
|
|
| 14 | MEX0077G | PINION GEAR |
Загрузка ...
|
|
| 15 | FLA1003B | ROD LONG |
Загрузка ...
|
|
| 18 | VNB0704 | BRACKET |
Загрузка ...
|
|
| 19 | FNB0429A | CLAMP |
Загрузка ...
|
|
| 20 | MEX0075H | PINION GEAR |
Загрузка ...
|
|
| 21 | 80252543 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 22 | 83012533 | SELF LUBRICATING BEARING |
Загрузка ...
|
|
| 23 | 80201051 | UNDERSERRATED SELF-LOCKING NUT |
Загрузка ...
|
|
| 24 | 80251120 | PLAIN WASHER ZBC |
Загрузка ...
|
|
| 25 | 80061057 | HEXAGON HEAD SCREW ZBC |
Загрузка ...
|
|
| 26 | FLA0716D | WASHER |
Загрузка ...
|
|
| 27 | 80450950 | ROLL PIN |
Загрузка ...
|
|
| 28 | VNB0693A | PIN |
Загрузка ...
|
|
| 29 | 80200415 | HEXAGON NUT INOX A2 |
Загрузка ...
|
|
| 30 | 80270401 | SERRATED LOCK WASHER ZBC |
Загрузка ...
|
|
| 31 | FLA2774 | LEVER |
Загрузка ...
|
|
| 32 | 80100420 | SLOTTED CHEESE GAED SCREW ZBC |
Загрузка ...
|
|
| 33 | FNB1257A | STICKER |
Загрузка ...
|
|
| 34 | FNB1258 | DECAL |
Загрузка ...
|
|
| 35 | 80560748 | LINCH PIN |
Загрузка ...
|
|
| 36 | 83070063 | PVC CORD |
Загрузка ...
|
|
| 37 | MEX0066E | PINION GEAR |
Загрузка ...
|
|
| 38 | MEX0068E | PINION GEAR |
Загрузка ...
|
|
| 38 | VEX0332 | PINION GEAR |
Загрузка ...
|
|
| 38 | MEX0070E | PINION GEAR |
Загрузка ...
|
|
| 38 | MEX0071E | PINION GEAR |
Загрузка ...
|
|
| 38 | MEX0073E | PINION GEAR |
Загрузка ...
|
|
| 38 | MEX0074D | PINION GEAR |
Загрузка ...
|
|
| 38 | MEX0069E | PINION GEAR |
Загрузка ...
|
