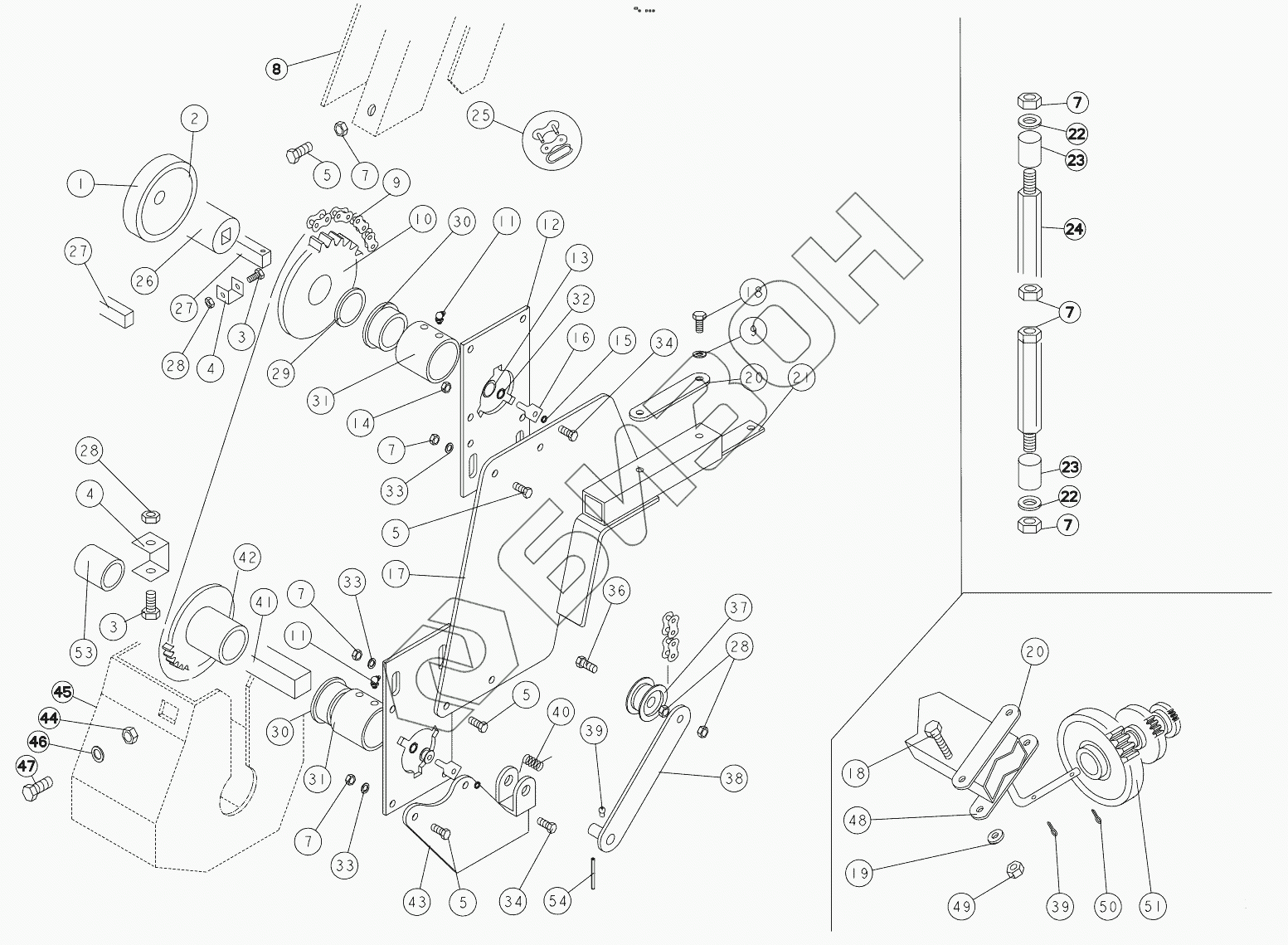

Графический каталог запасных частей к технике: KUHN PLANTER II. FERTILIZER FRONT TRANSMISSION
1
2
3
3
4
4
5
5
5
5
7
7
7
7
7
7
7
8
9
9
10
11
11
12
13
14
15
16
17
18
18
19
20
20
21
22
22
23
23
24
25
26
27
27
28
28
28
29
30
30
31
31
32
33
33
33
34
34
36
37
38
39
39
40
41
41
42
43
44
45
46
47
48
49
50
51
51
51
51
51
51
51
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | BLA0159 | STICKER |
Загрузка ...
|
|
| 2 | VLA1926 | DISC |
Загрузка ...
|
|
| 3 | 80060830 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 4 | FLA2068 | "U" BRACKET |
Загрузка ...
|
|
| 5 | 80061026 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 7 | 80201051 | UNDERSERRATED SELF-LOCKING NUT |
Загрузка ...
|
|
| 8 | VNB0812 | HOUSING |
Загрузка ...
|
|
| 9 | N1000820 | CHAIN |
Загрузка ...
|
|
| 10 | VNB0696 | PINION GEAR |
Загрузка ...
|
|
| 11 | 82200802 | LUBRICATING NIPPLE:CONE TYPE |
Загрузка ...
|
|
| 12 | FNB1208 | REINFORCING SHIELD |
Загрузка ...
|
|
| 13 | 80252543 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 14 | 80200600 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 15 | 80270602 | SERRATED LOCK WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 16 | FNB1333 | STOP |
Загрузка ...
|
|
| 17 | VNB0694 | BRACKET |
Загрузка ...
|
|
| 18 | 80061270 | HEXAGON HEAD SCREW INOX A2 |
Загрузка ...
|
|
| 19 | 80271201 | SERRATED LOCK WASHER FLZNNC |
Загрузка ...
|
|
| 20 | FNB1205 | BRIDGE |
Загрузка ...
|
|
| 21 | FNB1239 | BRIDGE |
Загрузка ...
|
|
| 22 | 80251141 | PLAIN WASHER INOX A2 |
Загрузка ...
|
|
| 23 | FNB1338 | SPACER |
Загрузка ...
|
|
| 24 | FNB1337 | ROD |
Загрузка ...
|
|
| 25 | 83121221 | OUTER LINK |
Загрузка ...
|
|
| 26 | VNB0703 | TUBE |
Загрузка ...
|
|
| 27 | FLA2811 | COULTER BAR |
Загрузка ...
|
|
| 28 | 80200870 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 29 | FLA0716D | WASHER |
Загрузка ...
|
|
| 30 | 83012533 | SELF LUBRICATING BEARING |
Загрузка ...
|
|
| 31 | FNB1209 | BEARING RING |
Загрузка ...
|
|
| 32 | 80582500 | RETAINING RING |
Загрузка ...
|
|
| 33 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 34 | 80060616 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 36 | 80060850 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 37 | BLA0158A | CAM ROLLER |
Загрузка ...
|
|
| 38 | VLA1733 | TENSIONER |
Загрузка ...
|
|
| 39 | 80450645 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 40 | FNB0235 | SPRING |
Загрузка ...
|
|
| 41 | FNB4160 | BAR |
Загрузка ...
|
|
| 41 | FLA0795B | COULTER BAR |
Загрузка ...
|
|
| 42 | VNB0695 | PINION GEAR |
Загрузка ...
|
|
| 43 | VNB0697 | BRACKET |
Загрузка ...
|
|
| 44 | 80200852 | CLAMP NUT |
Загрузка ...
|
|
| 45 | FNB1335 | HOUSING |
Загрузка ...
|
|
| 46 | 80060864 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 47 | 80060816 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 48 | VNB0733 | PIN |
Загрузка ...
|
|
| 49 | 80201270 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 50 | 80560748 | LINCH PIN |
Загрузка ...
|
|
| 51 | MEX0066E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0068E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0069E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0070E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0071E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0073E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0074D | PINION GEAR |
Загрузка ...
|
|
| 53 | FLA2147 | SPACER |
Загрузка ...
|
|
| 54 | 80450666 | ROLL PIN FLZNNC |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
