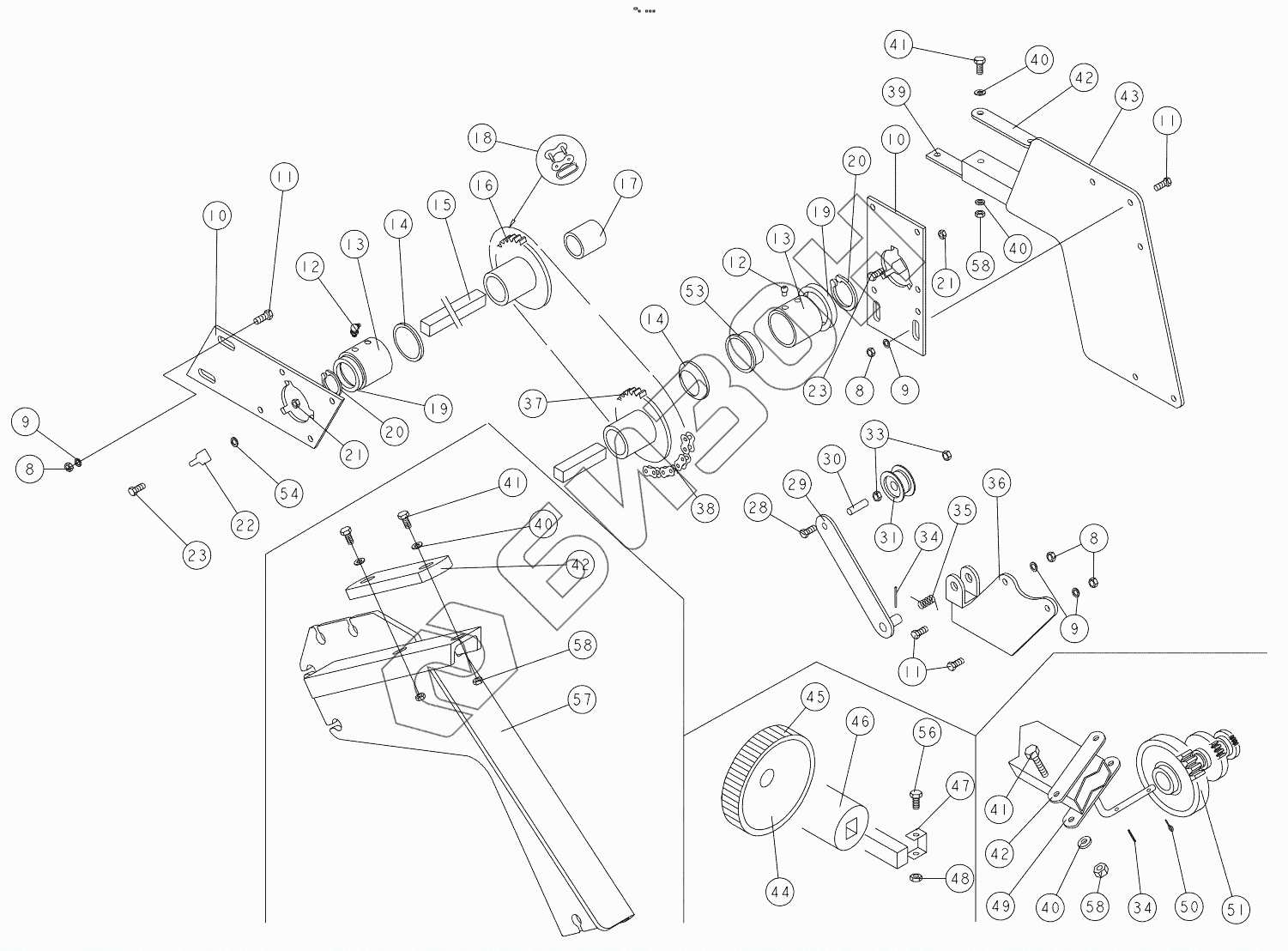

Графический каталог запасных частей к технике: KUHN PLANTER II. FERTILIZER REAR TRANSMISSION
8
8
8
9
9
9
10
10
11
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
23
23
28
29
30
31
33
34
34
35
36
37
38
39
40
40
40
40
41
41
41
42
42
42
43
44
45
46
47
48
49
50
51
51
51
51
51
51
51
53
54
56
57
58
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8 | 80201051 | UNDERSERRATED SELF-LOCKING NUT |
Загрузка ...
|
|
| 9 | 80251021 | PLAIN WASHER M10 |
Загрузка ...
|
|
| 10 | FNB1208 | REINFORCING SHIELD |
Загрузка ...
|
|
| 11 | 80061026 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 12 | 82200802 | LUBRICATING NIPPLE:CONE TYPE |
Загрузка ...
|
|
| 13 | FNB1209 | BEARING RING |
Загрузка ...
|
|
| 14 | FLA0716D | WASHER |
Загрузка ...
|
|
| 15 | FLA2811 | COULTER BAR |
Загрузка ...
|
|
| 16 | VNB0695 | PINION GEAR |
Загрузка ...
|
|
| 17 | FLA2147 | SPACER |
Загрузка ...
|
|
| 18 | 83121221 | OUTER LINK |
Загрузка ...
|
|
| 19 | 80252543 | PLAIN WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 20 | 80582500 | RETAINING RING |
Загрузка ...
|
|
| 21 | 80200600 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 22 | FNB1333 | STOP |
Загрузка ...
|
|
| 23 | 80060616 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 28 | 80060859 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 29 | VLA1733 | TENSIONER |
Загрузка ...
|
|
| 30 | FLT0045 | SPACER 9/12X39 |
Загрузка ...
|
|
| 31 | BLA0158A | CAM ROLLER |
Загрузка ...
|
|
| 33 | 80200866 | UNDERSERRAT.S.LOCK.NUT INOX |
Загрузка ...
|
|
| 34 | 80450666 | ROLL PIN FLZNNC |
Загрузка ...
|
|
| 35 | FNB0236 | SPRING |
Загрузка ...
|
|
| 36 | VNB0697 | BRACKET |
Загрузка ...
|
|
| 37 | VNB0696 | PINION GEAR |
Загрузка ...
|
|
| 38 | N1000590 | CHAIN |
Загрузка ...
|
|
| 39 | FNB1239 | BRIDGE |
Загрузка ...
|
|
| 40 | 80271201 | SERRATED LOCK WASHER FLZNNC |
Загрузка ...
|
|
| 41 | 80061281 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 42 | FNB1205 | BRIDGE |
Загрузка ...
|
|
| 43 | VNB0694 | BRACKET |
Загрузка ...
|
|
| 44 | VLA1926 | DISC |
Загрузка ...
|
|
| 45 | BLA0159 | STICKER |
Загрузка ...
|
|
| 46 | VNB0703 | TUBE |
Загрузка ...
|
|
| 47 | FLA2068 | "U" BRACKET |
Загрузка ...
|
|
| 48 | 80200870 | NUT FE/ZNXC3 |
Загрузка ...
|
|
| 49 | VNB0733 | PIN |
Загрузка ...
|
|
| 50 | 80560748 | LINCH PIN |
Загрузка ...
|
|
| 51 | MEX0066E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0074D | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0073E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0071E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0070E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0069E | PINION GEAR |
Загрузка ...
|
|
| 51 | MEX0068E | PINION GEAR |
Загрузка ...
|
|
| 53 | 83012533 | SELF LUBRICATING BEARING |
Загрузка ...
|
|
| 54 | 80270602 | SERRATED LOCK WASHER FE/ZNXC3 |
Загрузка ...
|
|
| 56 | 80060830 | HEXAGON HEAD SCREW FE/ZNXC3 |
Загрузка ...
|
|
| 57 | N02423A0 | SUPPORT |
Загрузка ...
|
|
| 58 | 80201270 | NUT FE/ZNXC3 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
