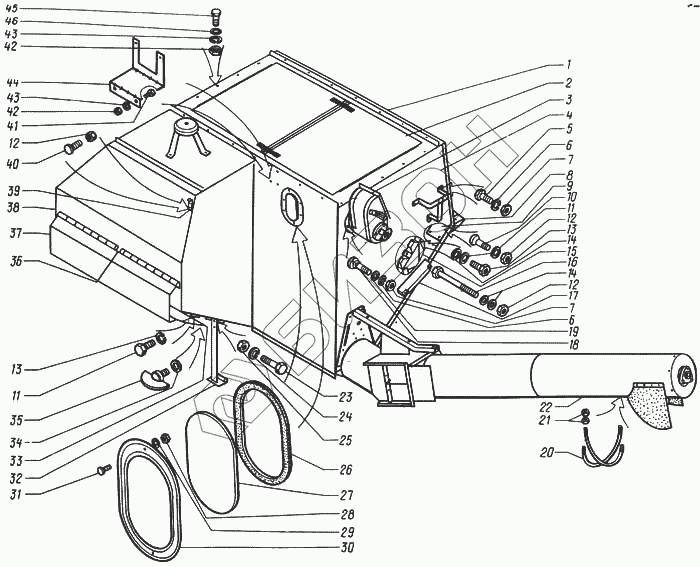

Графический каталог запасных частей к технике: КЗК Енисей 1200. Бункер КДМ 6Б
1
2
3
4
5
6
6
7
7
8
9
10
11
11
12
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ-6-66-А | Каркас крыши |
Загрузка ...
|
|
| 2 | КДМ-6-68-А | Створка |
Загрузка ...
|
|
| 3 | КДМ-6-5-Б | Шнек распределительный |
Загрузка ...
|
|
| 4 | КДМ-6-59 | Кронштейн канистры |
Загрузка ...
|
|
| 5 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 6 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 7 | М8-5915 | Гайка |
Загрузка ...
|
|
| 8 | КДМ-40502 | Пластина |
Загрузка ...
|
|
| 9 | КДМ-40641 | Накладка |
Загрузка ...
|
|
| 10 | 47 9644 1328 00 | Болт М10х30-7802 |
Загрузка ...
|
|
| 11 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 12 | М10-5915 | Гайка |
Загрузка ...
|
|
| 13 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
|
| 14 | 10-6958 | Шайба |
Загрузка ...
|
|
| 15 | КДМ-4598 | Кронштейн левый |
Загрузка ...
|
|
| 16 | М10Х80-7795 | Болт |
Загрузка ...
|
|
| 17 | КДМ-9044 | Прокладка |
Загрузка ...
|
|
| 18 | 47 9644 1304 00 | Болт М8х30-7802 |
Загрузка ...
|
|
| 19 | 8Х11371 | Шайба |
Загрузка ...
|
|
| 20 | КДМ-6-44-2 | Сетка плафона |
Загрузка ...
|
|
| 21 | М4-5927 | Гайка |
Загрузка ...
|
|
| 22 | КДМ-6-44 | Шнек выгрузной |
Загрузка ...
|
|
| 23 | 47 9374 1115 00 | Болт М12х30-7796 |
Загрузка ...
|
|
| 24 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 25 | М12-5915 | Гайка |
Загрузка ...
|
|
| 26 | КД-0040-Б | Прокладка |
Загрузка ...
|
|
| 27 | 54-00141 | Стекло |
Загрузка ...
|
|
| 28 | М5-5927 | Гайка |
Загрузка ...
|
|
| 29 | 5.65Г-6402 | Шайба |
Загрузка ...
|
|
| 30 | КД-4468 | Рамка |
Загрузка ...
|
|
| 31 | М5Х10-17473 | Винт |
Загрузка ...
|
|
| 32 | КДМ-6-36 | Стойка бункера |
Загрузка ...
|
|
| 33 | КДМ-6-61-А | Косынка |
Загрузка ...
|
|
| 34 | 44-00241 | Втулка |
Загрузка ...
|
|
| 35 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 36 | КДМ-6894 | Ось |
Загрузка ...
|
|
| 37 | КДМ-6-58 | Щиток |
Загрузка ...
|
|
| 38 | КДМ-6-1-Б | Корпус бункера |
Загрузка ...
|
|
| 39 | 54-50589 | Кронштейн |
Загрузка ...
|
|
| 40 | 47 9644 1327 00 | Болт М10х25-7802 |
Загрузка ...
|
|
| 41 | 47 9434 1003 00 | Болт М6х16-7798 |
Загрузка ...
|
|
| 42 | М6-5915 | Гайка |
Загрузка ...
|
|
| 43 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 44 | КД-4088 | Кронштейн |
Загрузка ...
|
|
| 45 | 47 9434 1005 00 | Болт М6х20-7798 |
Загрузка ...
|
|
| 46 | 6-11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
