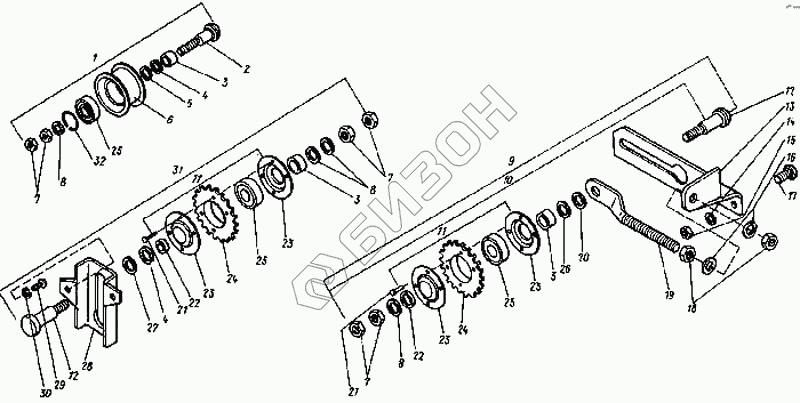

Графический каталог запасных частей к технике: КЗК Енисей 1200. Звездочки натяжные
1
2
3
3
3
4
4
5
6
7
7
7
8
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
23
23
24
24
25
25
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КД2-21-5 | Ролик натяжной |
Загрузка ...
|
|
| 2 | 44-60219 | Ось |
Загрузка ...
|
|
| 3 | 80001 | Труба распорная |
Загрузка ...
|
|
| 4 | 42063 | Шайба |
Загрузка ...
|
|
| 5 | 41020 | Шайба |
Загрузка ...
|
|
| 6 | КД-1071 | Ролик натяжной |
Загрузка ...
|
|
| 7 | М16-5915 | Гайка |
Загрузка ...
|
|
| 8 | 16-11371 | Шайба |
Загрузка ...
|
|
| 9 | КДМ-2-97-Б | Натяжное устройство |
Загрузка ...
|
|
| 10 | КДМ-2-72 | Звездочка натяжная |
Загрузка ...
|
|
| 11 | 34-2-41-1-А | Звездочка в сборе |
Загрузка ...
|
|
| 12 | КД-6263 | Ось |
Загрузка ...
|
|
| 13 | КДМ-2-97-1-Б | Кронштейн натяжной |
Загрузка ...
|
|
| 14 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 15 | М12-5915 | Гайка |
Загрузка ...
|
|
| 16 | 14-11371 | Шайба |
Загрузка ...
|
|
| 17 | М12Х30Х7802 | Болт |
Загрузка ...
|
|
| 18 | М14-5915 | Гайка |
Загрузка ...
|
|
| 19 | КД-6023 | Винт специальный |
Загрузка ...
|
|
| 20 | 20Х2-10450 | Шайба |
Загрузка ...
|
|
| 21 | 4Х22-10299 | Заклепка |
Загрузка ...
|
|
| 22 | 80446 | Втулка |
Загрузка ...
|
|
| 23 | 41021 | Крынка |
Загрузка ...
|
|
| 24 | 40174 | Звездочка |
Загрузка ...
|
|
| 25 | 180204С5 | Подшипник |
Загрузка ...
|
|
| 26 | 20Х1-10450 | Шайба |
Загрузка ...
|
|
| 27 | 44-40112Б | Шайба рифленая |
Загрузка ...
|
|
| 28 | КДМ-4696 | Кронштейн |
Загрузка ...
|
|
| 29 | 47 9374 1051 00 | Болт М10х20-7796 |
Загрузка ...
|
|
| 30 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 31 | КДМ-2-88 | Звездочка натяжная |
Загрузка ...
|
|
| 32 | А47.6513943 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
