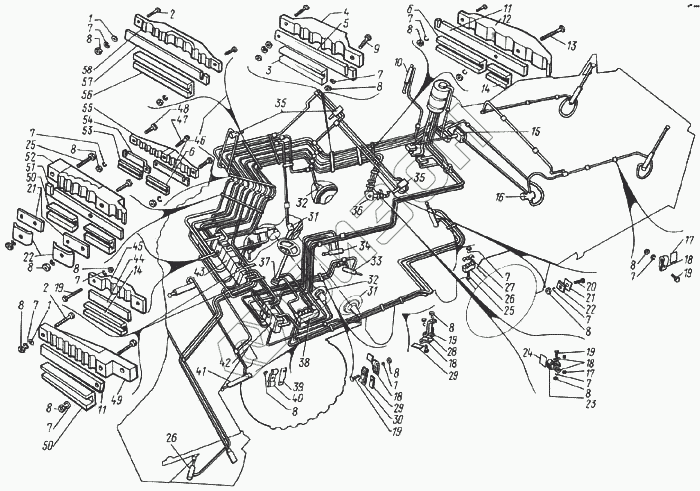

Графический каталог запасных частей к технике: КЗК Енисей 1200. Гидросистема, крепление трубопроводов КДМ 9Е
1
1
2
2
3
4
5
6
6
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
11
11
12
13
14
14
15
16
17
17
18
18
18
18
19
19
19
19
19
20
21
21
22
22
23
24
25
25
26
26
27
28
29
29
30
31
31
32
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8-13371 | Шайба |
Загрузка ...
|
|
| 2 | 47 9644 1305 00 | Болт М8х35-7802 |
Загрузка ...
|
|
| 3 | КДМ-0421-01 | Прокладка |
Загрузка ...
|
|
| 4 | КДМ-0440 | Колодка |
Загрузка ...
|
|
| 5 | КДМ-5787 | Накладка |
Загрузка ...
|
|
| 6 | КДМ-0421-03 | Прокладка |
Загрузка ...
|
|
| 7 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 8 | М8-5915 | Гайка |
Загрузка ...
|
|
| 9 | М8Х-30-7802 | Болт |
Загрузка ...
|
|
| 10 | ГА 66040 | Гидроцилиндр |
Загрузка ...
|
|
| 11 | КДМ-5742 | Накладка |
Загрузка ...
|
|
| 12 | КДМ-0444 | Колодка |
Загрузка ...
|
|
| 13 | 47 9644 1307 00 | Болт М8х45-7802 |
Загрузка ...
|
|
| 14 | КДМ-0421 | Прокладка |
Загрузка ...
|
|
| 15 | КДМ-9-496-А | Блок предохранительный |
Загрузка ...
|
|
| 16 | ГА 29000М | Распределитель |
Загрузка ...
|
|
| 17 | 44-00038 | Прокладка |
Загрузка ...
|
|
| 18 | 54-50201 | Скоба |
Загрузка ...
|
|
| 19 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 20 | 47 9374 1009 00 | Болт М8х30-7796 |
Загрузка ...
|
|
| 21 | КДМ-0314 | Прокладка |
Загрузка ...
|
|
| 22 | КДМ-5643 | Скоба |
Загрузка ...
|
|
| 23 | КДМ-40748 | Хомут |
Загрузка ...
|
|
| 24 | КДМ-0314-02 | Прокладка |
Загрузка ...
|
|
| 25 | 47 9644 1311 00 | Болт М8х65-7802 |
Загрузка ...
|
|
| 26 | 90119 | Колодка |
Загрузка ...
|
|
| 27 | 50487 | Скоба |
Загрузка ...
|
|
| 28 | КД-5078-А | Кронштейн |
Загрузка ...
|
|
| 29 | КДМ-0342 | Прокладка |
Загрузка ...
|
|
| 30 | НА 81-001 | Скоба |
Загрузка ...
|
|
| 31 | ГА 76020А | Гидроцилиндр |
Загрузка ...
|
|
| 32 | ГА 76010А | Гидроцилиндр |
Загрузка ...
|
|
| 33 | ГА-44000 | Гидроцилиндр |
Загрузка ...
|
|
| 34 | ГА-38000 | Гидроцилиндр вариатора скорости |
Загрузка ...
|
|
| 35 | ГА 40000Б | Вибратор |
Загрузка ...
|
|
| 36 | 54-154-3 | Гидроцилиндр |
Загрузка ...
|
|
| 37 | ГА-36000-А | Насос планетарный |
Загрузка ...
|
|
| 38 | ГА-35000-А | Распределитель |
Загрузка ...
|
|
| 39 | КДМ-0314-01 | Прокладка |
Загрузка ...
|
|
| 40 | КДМ-5713 | Скоба |
Загрузка ...
|
|
| 41 | 34-9-9 | Гидроцилиндр подъема жатки |
Загрузка ...
|
|
| 42 | ГА 34000Г-32 | Распределитель |
Загрузка ...
|
|
| 43 | ГА 34000Г-43 | Распределитель |
Загрузка ...
|
|
| 44 | КДМ-5659 | Прижим |
Загрузка ...
|
|
| 45 | КДМ-0394 | Колодка |
Загрузка ...
|
|
| 46 | КДМ-5781 | Накладка |
Загрузка ...
|
|
| 47 | М8Х50-7802 | Болт |
Загрузка ...
|
|
| 48 | 47 9644 1306 00 | Болт М8х40-7802 |
Загрузка ...
|
|
| 49 | КДМ-0443 | Колодка |
Загрузка ...
|
|
| 50 | КДМ-0421-02 | Прокладка |
Загрузка ...
|
|
| 51 | КДМ-5790 | Накладка |
Загрузка ...
|
|
| 52 | КДМ-0441 | Колодка |
Загрузка ...
|
|
| 53 | КДМ-0421-05 | Прокладка |
Загрузка ...
|
|
| 54 | КДМ-5780 | Накладка |
Загрузка ...
|
|
| 55 | КДМ-0439 | Колодка |
Загрузка ...
|
|
| 56 | КДМ-0421-04 | Прокладка |
Загрузка ...
|
|
| 57 | КДМ-5776 | Накладка |
Загрузка ...
|
|
| 58 | КДМ-0437 | Колодка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
