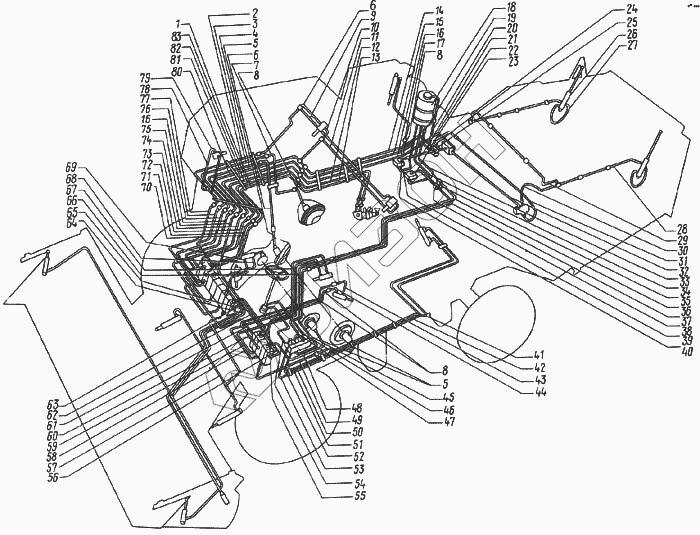

Графический каталог запасных частей к технике: КЗК Енисей 1200. Гидросистема КДМ 9Е
1
2
3
4
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КД49-460-А-01 | Трубопровод |
Загрузка ...
|
|
| 2 | КДМ-9-461 | Трубопровод |
Загрузка ...
|
|
| 3 | КДМ-9-463 | Трубопровод |
Загрузка ...
|
|
| 4 | КДМ-9-463-01 | Трубопровод |
Загрузка ...
|
|
| 5 | Н.036.87.130 | Рукав |
Загрузка ...
|
|
| 6 | КДМ-9-483 | Трубопровод |
Загрузка ...
|
|
| 7 | КДМ-9-485 | Трубопровод |
Загрузка ...
|
|
| 8 | Н.036.87.070 | Рукав |
Загрузка ...
|
|
| 9 | КДМ-9-492 | Трубопровод |
Загрузка ...
|
|
| 10 | КДМ-9-494-А | Трубопровод |
Загрузка ...
|
|
| 11 | КДМ-9-379-Б | Трубопровод |
Загрузка ...
|
|
| 12 | КДМ-9-469-А | Трубопровод |
Загрузка ...
|
|
| 13 | КДМ-9-469-А-01 | Трубопровод |
Загрузка ...
|
|
| 14 | КДМ-9-330 | Трубопровод |
Загрузка ...
|
|
| 15 | КДМ-9-484-А | Трубопровод |
Загрузка ...
|
|
| 16 | КДМ-9-468-А | Трубопровод |
Загрузка ...
|
|
| 17 | КДМ-9-468-А-01 | Трубопровод |
Загрузка ...
|
|
| 18 | КДМ-9-17В | Резервуар |
Загрузка ...
|
|
| 19 | КДМ-9-225-02В | Шланг |
Загрузка ...
|
|
| 20 | КДМ-9-225-01В | Шланг |
Загрузка ...
|
|
| 21 | Н.036.85.020 | Рукав |
Загрузка ...
|
|
| 22 | КДМ-9-489-Б | Трубопровод |
Загрузка ...
|
|
| 23 | Н.036.84.010 | Рукав |
Загрузка ...
|
|
| 24 | КДМ-9-496-1-А | Клапан |
Загрузка ...
|
|
| 25 | КДМ-9-225-03В | Шланг |
Загрузка ...
|
|
| 26 | 54-9-145 | Гидроцилиндр подъема мотовила |
Загрузка ...
|
|
| 27 | 54-9-10»А | Трубопровод |
Загрузка ...
|
|
| 28 | 54-9-108А | Трубопровод |
Загрузка ...
|
|
| 29 | КДМ-9-268-Б | Трубопровод |
Загрузка ...
|
|
| 30 | КДМ-9-307-Б | Трубопровод |
Загрузка ...
|
|
| 31 | КДМ-9-514 | Трубопровод |
Загрузка ...
|
|
| 32 | КДМ-9-515 | Трубопровод |
Загрузка ...
|
|
| 33 | КДМ-9-490 | Трубопровод |
Загрузка ...
|
|
| 34 | КДМ-9-372 | Шланг |
Загрузка ...
|
|
| 35 | КДМ-9-184 | Трубопровод |
Загрузка ...
|
|
| 36 | КДМ-9-432 | Трубопровод |
Загрузка ...
|
|
| 37 | КДМ-9-431 | Трубопровод |
Загрузка ...
|
|
| 38 | КДМ-9-401-А | Клапан |
Загрузка ...
|
|
| 39 | 34-9-31А-01 | Шланг |
Загрузка ...
|
|
| 40 | КДМ-9-495 | Трубопровод |
Загрузка ...
|
|
| 41 | КДН-9-27-01 | Трубопровод |
Загрузка ...
|
|
| 42 | КДН-9-27 | Трубопровод |
Загрузка ...
|
|
| 43 | КДМ-9-423 | Трубопровод |
Загрузка ...
|
|
| 44 | КДМ-9-419 | Трубопровод |
Загрузка ...
|
|
| 45 | КДМ-9-433-А | Трубопровод |
Загрузка ...
|
|
| 46 | КДМ-9-271-А | Трубопровод |
Загрузка ...
|
|
| 47 | КДМ-9-434 | Трубопровод |
Загрузка ...
|
|
| 48 | КДМ-9-322В | Трубопровод |
Загрузка ...
|
|
| 49 | КДМ-9-323-Б | Трубопровод |
Загрузка ...
|
|
| 50 | КДМ-9-226-Г | Трубопровод |
Загрузка ...
|
|
| 51 | КДМ-9-226-01-Г | Трубопровод |
Загрузка ...
|
|
| 52 | КДМ-9-269-Б | Трубопровод |
Загрузка ...
|
|
| 53 | КДМ-9-269-01-Б | Трубопровод |
Загрузка ...
|
|
| 54 | КДМ-9-271-01-А | Трубопровод |
Загрузка ...
|
|
| 55 | КДМ-9-486 | Трубопровод |
Загрузка ...
|
|
| 56 | КДМ-9-473 | Трубопровод |
Загрузка ...
|
|
| 57 | КДМ-9-319-Б | Трубопровод |
Загрузка ...
|
|
| 58 | КДМ-9-518 | Трубопровод |
Загрузка ...
|
|
| 59 | КДМ-9-321 | Трубопровод |
Загрузка ...
|
|
| 60 | КДМ-9-517 | Трубопровод |
Загрузка ...
|
|
| 61 | КДМ-9-474 | Трубопровод |
Загрузка ...
|
|
| 62 | КДМ-9-476 | Трубопровод. |
Загрузка ...
|
|
| 63 | КДМ-9-479 | Трубопровод |
Загрузка ...
|
|
| 64 | КДМ-9-317-01-Б | Трубопровод |
Загрузка ...
|
|
| 65 | КДМ-317-Б | Трубопровод |
Загрузка ...
|
|
| 66 | КДМ-9-335-Б | Трубопровод |
Загрузка ...
|
|
| 67 | КДМ-9-334-Б | Трубопровод |
Загрузка ...
|
|
| 68 | КДМ-9-487 | Трубопровод |
Загрузка ...
|
|
| 69 | КДМ-9-488 | Трубопровод |
Загрузка ...
|
|
| 70 | КДМ-9-375-А | Трубопровод |
Загрузка ...
|
|
| 71 | КДМ-9-304-А | Трубопровод |
Загрузка ...
|
|
| 72 | КДМ-9-465 | Трубопровод |
Загрузка ...
|
|
| 73 | КДМ-9-477 | Трубопровод |
Загрузка ...
|
|
| 74 | КДМ-9-475 | Трубопровод |
Загрузка ...
|
|
| 75 | КДМ-9-310-Г | Трубопровод |
Загрузка ...
|
|
| 76 | КДМ-9-466 | Трубопровод |
Загрузка ...
|
|
| 77 | КДМ-9-467 | Трубопровод |
Загрузка ...
|
|
| 78 | КДМ-9-380 | Трубопровод |
Загрузка ...
|
|
| 79 | КДМ-9-462 | Трубопровод |
Загрузка ...
|
|
| 80 | КДМ-9-491 | Трубопровод |
Загрузка ...
|
|
| 81 | КДМ-9-464-А | Трубопровод |
Загрузка ...
|
|
| 82 | КДМ-9-464-А-01 | Трубопровод |
Загрузка ...
|
|
| 83 | КДМ-9-460-А | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
