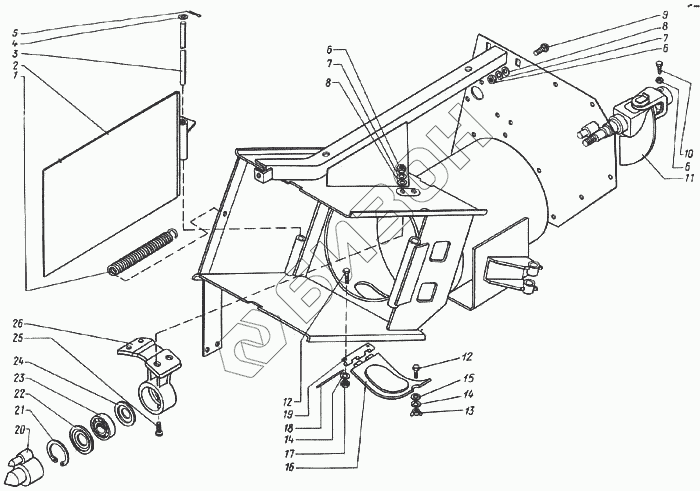

Графический каталог запасных частей к технике: КЗК Енисей 1200. Горловина КДМ 6-43А
1
2
3
4
5
6
6
6
7
7
8
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ-6762 | Пружина |
Загрузка ...
|
|
| 2 | КДМ-6-45 | Заслонка |
Загрузка ...
|
|
| 3 | КДМ-6759 | Ось |
Загрузка ...
|
|
| 4 | 16.11371 | Шайба |
Загрузка ...
|
|
| 5 | 4Х32-397 | Шплинт |
Загрузка ...
|
|
| 6 | М10-5915 | Гайка |
Загрузка ...
|
|
| 7 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 8 | 10-11371 | Шайба |
Загрузка ...
|
|
| 9 | 47 9644 1328 00 | Болт М10х30-7802 |
Загрузка ...
|
|
| 10 | М10Х25-1485 | Болт |
Загрузка ...
|
|
| 11 | КДМ-6-32-8-Б | Виток |
Загрузка ...
|
|
| 12 | 47 9644 1284 00 | Болт М6х20-7802 |
Загрузка ...
|
|
| 13 | М6-3032 | Гайка |
Загрузка ...
|
|
| 14 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 15 | 6-6958 | Шайба |
Загрузка ...
|
|
| 16 | КДМ-6-32-4 | Крышка |
Загрузка ...
|
|
| 17 | М6-5915 | Гайка |
Загрузка ...
|
|
| 18 | КД6109 | Ось |
Загрузка ...
|
|
| 19 | КДМ-40047 | Петля левая |
Загрузка ...
|
|
| 20 | КДМ-6-32-3 | Конус |
Загрузка ...
|
|
| 21 | В72-13943 | Кольцо |
Загрузка ...
|
|
| 22 | КДМ-4242 | Шайба защитная |
Загрузка ...
|
|
| 23 | 180306 | Подшипник |
Загрузка ...
|
|
| 24 | КДМ-4241 | Шайба защитная |
Загрузка ...
|
|
| 25 | 47 9374 1055 00 | Болт М10х30-7796 |
Загрузка ...
|
|
| 26 | КДМ-2036-А | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
