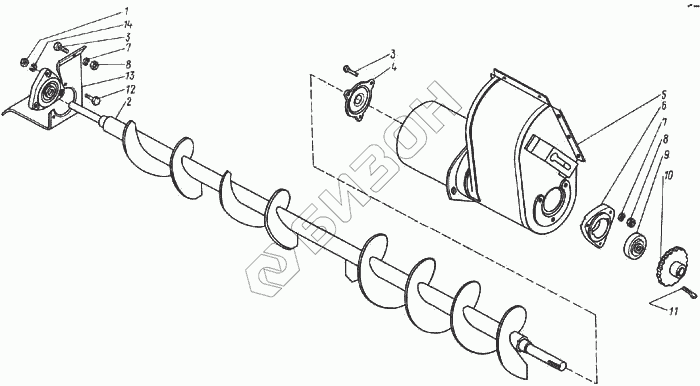

Графический каталог запасных частей к технике: КЗК Енисей 1200. Шнек распределительный КДМ 6-5Г

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 М10-5915 Гайка
Загрузка ...
2 КДМ-6-5-2-Б Шнек распределительный
Загрузка ...
3 47 9644 1304 00 Болт М8х30-7802
Загрузка ...
4 А54-43758 Крышка
Загрузка ...
5 КДМ-2-82-3-А Кожух распределительного шнека
Загрузка ...
6 Н.027.103 Корпус подшипника
Загрузка ...
7 8.65Г-6402 Шайба
Загрузка ...
8 М8-5915 Гайка
Загрузка ...
9 1680205 Подшипник
Загрузка ...
10 КДМ-2-82-4 Звездочка
Загрузка ...
11 54-61805 Шпонка
Загрузка ...
12 47 9644 1329 00 Болт М10х35-7802
Загрузка ...
13 КДМ-41149-Б Кронштейн
Загрузка ...
14 10.65Г-6402 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
