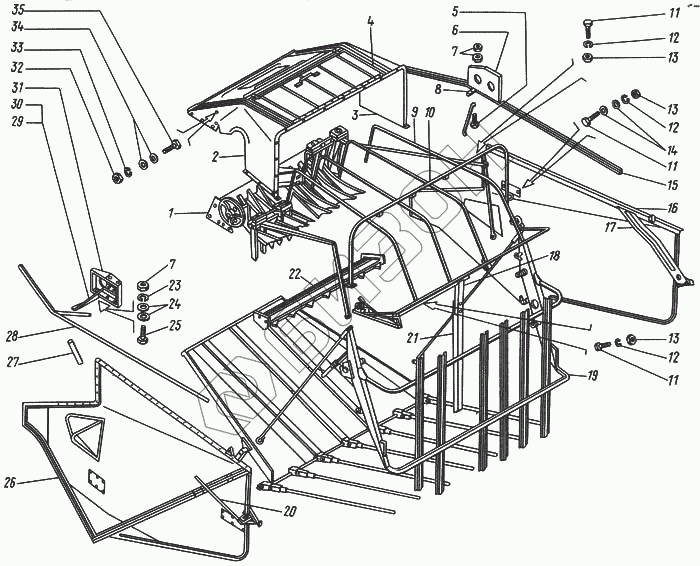

Графический каталог запасных частей к технике: КЗК Енисей 1200. Копнитель 54-8В-03
1
2
3
4
5
6
7
7
8
9
10
11
11
11
12
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 44-8-1-В | Ферма |
Загрузка ...
|
|
| 2 | 54-8-28-А | Боковина капота |
Загрузка ...
|
|
| 3 | 54-8-27-А | Боковина капота |
Загрузка ...
|
|
| 4 | 44-8-29 | Крышка |
Загрузка ...
|
|
| 5 | М10Х40-7796 | Болт |
Загрузка ...
|
|
| 6 | 44-40106 | Кронштейн правый |
Загрузка ...
|
|
| 7 | М10-5915 | Гайка |
Загрузка ...
|
|
| 8 | 54-8-22 | Пояс передний |
Загрузка ...
|
|
| 9 | 44-70025-Б | Уголок |
Загрузка ...
|
|
| 10 | 44-8-23-В | Пояс задний |
Загрузка ...
|
|
| 11 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 12 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 13 | М8-5915 | Гайка |
Загрузка ...
|
|
| 14 | 8Х1.4-11371 | Шайба |
Загрузка ...
|
|
| 15 | 54-70074 | Уголок фермы правый |
Загрузка ...
|
|
| 16 | 44-8-6Б-03 | Боковина |
Загрузка ...
|
|
| 17 | 44-8-33В | Пояс несущий |
Загрузка ...
|
|
| 18 | 44-8-19-Г | Датчик |
Загрузка ...
|
|
| 19 | 54-8-9-Б | Клапан задний |
Загрузка ...
|
|
| 20 | 44-8-13Г-03 | Вал сбрасывания |
Загрузка ...
|
|
| 21 | 44-90029 | Брус |
Загрузка ...
|
|
| 22 | 44-8-5 | Щиток |
Загрузка ...
|
|
| 23 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 24 | 10-11371 | Шайба |
Загрузка ...
|
|
| 25 | 47 9374 1055 00 | Болт М10х30-7796 |
Загрузка ...
|
|
| 26 | 54-8-7А-03 | Боковина левая |
Загрузка ...
|
|
| 27 | 44-50026 | Подкос |
Загрузка ...
|
|
| 28 | 54-8-16А-03 | Уголок фермы левый |
Загрузка ...
|
|
| 29 | 44-8-25-Б | Кронштейн левый |
Загрузка ...
|
|
| 30 | 44-8-24 | Кронштейн правый |
Загрузка ...
|
|
| 31 | 44-40107-А | Кронштейн левый |
Загрузка ...
|
|
| 32 | М6-5915 | Гайка |
Загрузка ...
|
|
| 33 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 34 | 6Х1.4-11371 | Шайба |
Загрузка ...
|
|
| 35 | 47 9434 1003 00 | Болт М6х16-7798 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
