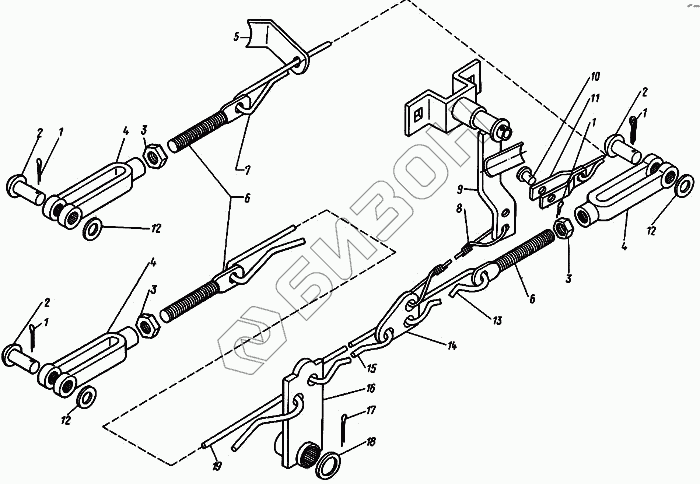

Графический каталог запасных частей к технике: КЗК Енисей 1200. Тяги копнителя КДМ 0-32Б
1
1
1
1
2
2
2
3
3
3
4
4
4
5
6
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2Х14-397 | Шплинт |
Загрузка ...
|
|
| 2 | 60980 | Ось |
Загрузка ...
|
|
| 3 | М8-5915 | Гайка |
Загрузка ...
|
|
| 4 | 44-60271 | Вилка |
Загрузка ...
|
|
| 5 | КДМ-5031 | Кронштейн |
Загрузка ...
|
|
| 6 | 44-60270 | Винт с ушком |
Загрузка ...
|
|
| 7 | КДМ-6007-03-Б | Тяга |
Загрузка ...
|
|
| 8 | КДМ-6052-Б | Тяга |
Загрузка ...
|
|
| 9 | КДМ-0-32-2 | Рычаг |
Загрузка ...
|
|
| 10 | 8Х16-9650 | Ось |
Загрузка ...
|
|
| 11 | ЧЧН-05003 | Скоба |
Загрузка ...
|
|
| 12 | 8-11371 | Шайба |
Загрузка ...
|
|
| 13 | КДМ-6007-Б-01 | Тяга |
Загрузка ...
|
|
| 14 | КДМ-40304 | Кронштейн |
Загрузка ...
|
|
| 15 | КДМ-6007-Б-02 | Тяга |
Загрузка ...
|
|
| 16 | КДМ-0-32-1-1 | Рычаг |
Загрузка ...
|
|
| 17 | 3.2Х20-397 | Шплинт |
Загрузка ...
|
|
| 18 | 14-11371 | Шайба |
Загрузка ...
|
|
| 19 | КДМ-6007-Б | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
