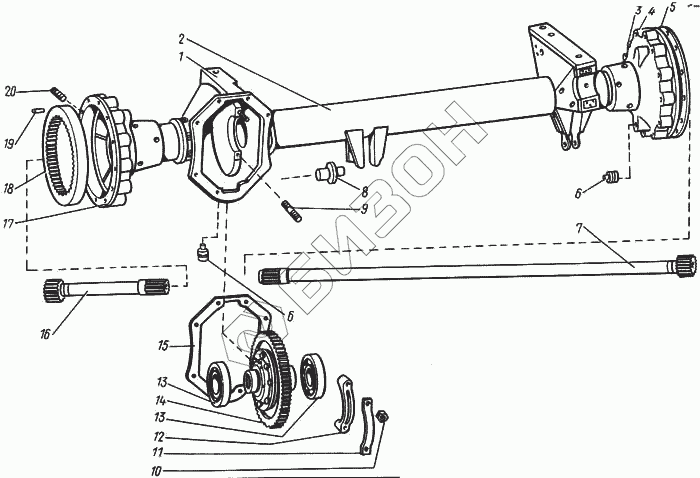

Графический каталог запасных частей к технике: КЗК Енисей 1200. Кожух моста 54-4-8
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54-20065Д-01 | Корпус дифференциала |
Загрузка ...
|
|
| 2 | 54-4-8-1 | Труба кожуха |
Загрузка ...
|
|
| 2 | 21.3-24 | Шина |
Загрузка ...
|
|
| 3 | 54-20068 | Корпус левый |
Загрузка ...
|
|
| 4 | 54-4-8-3 | Корпус с шестерней |
Загрузка ...
|
|
| 5 | 54-00044 | Прокладка |
Загрузка ...
|
|
| 6 | КГ 3/4"-12719 | Пробка |
Загрузка ...
|
|
| 7 | 54-60648 | Вал шестерня |
Загрузка ...
|
|
| 8 | 54-62589 | Палец |
Загрузка ...
|
|
| 9 | 61333 | Шпилька |
Загрузка ...
|
|
| 10 | М14Х1.5-5927 | Гайка |
Загрузка ...
|
|
| 11 | 41664 | Пластина |
Загрузка ...
|
|
| 12 | 20078 | Скоба |
Загрузка ...
|
|
| 13 | 215 | Подшипник |
Загрузка ...
|
|
| 14 | 54-4-2А | Дифференциал |
Загрузка ...
|
|
| 15 | 00208 | Прокладка |
Загрузка ...
|
|
| 16 | 54-60647 | Вал-шестерня |
Загрузка ...
|
|
| 17 | 54-20067 | Корпус правый |
Загрузка ...
|
|
| 18 | 54-60171 | Шестерня |
Загрузка ...
|
|
| 19 | 61327 | Штифт |
Загрузка ...
|
|
| 20 | М16Х2/1.5Х45Х22034 | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
