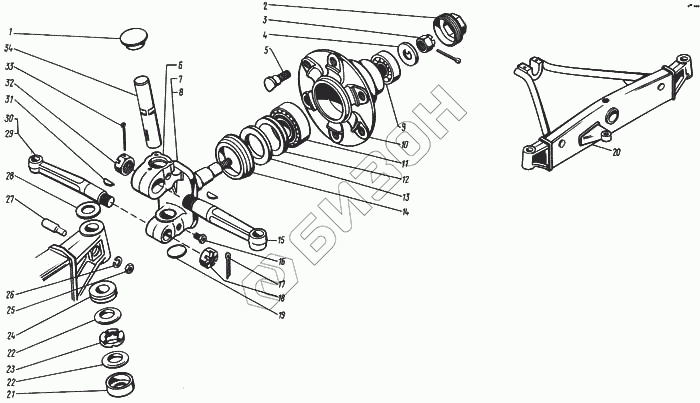

Графический каталог запасных частей к технике: КЗК Енисей 1200. Мост управляемых колес 54-10-1Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54-00896 | Крышка |
Загрузка ...
|
|
| 2 | 51-31.03.065Б | Колпак ступицы |
Загрузка ...
|
|
| 3 | 292961А | Гайка М24х1.5 |
Загрузка ...
|
|
| 4 | 51-3103030Б | Шайба упорная |
Загрузка ...
|
|
| 5 | 75Ш-16024 | Болт колеса |
Загрузка ...
|
|
| 6 | 51-3001016А | Втулка |
Загрузка ...
|
|
| 7 | 54-60136А | Кулак поворотный правый |
Загрузка ...
|
|
| 8 | 54-61509А | Кулак поворотный левый |
Загрузка ...
|
|
| 9 | 7606НА | Подшипник |
Загрузка ...
|
|
| 10 | 75Ш-12001 | Ступица |
Загрузка ...
|
|
| 11 | 7609КУ | Подшипник |
Загрузка ...
|
|
| 12 | 51-3103039Б | Кольцо упорное |
Загрузка ...
|
|
| 13 | 65Х90-8752 | Манжета |
Загрузка ...
|
|
| 14 | 51-3103036Б | Обойма сальника |
Загрузка ...
|
|
| 15 | 54-60093 | Рычаг гидроусилителя |
Загрузка ...
|
|
| 16 | 1.3.Ц6Хр | Масленка |
Загрузка ...
|
|
| 17 | 47 9364 1057 | Шплинт 5х45-397 |
Загрузка ...
|
|
| 18 | М24Х2-5919 | Гайка |
Загрузка ...
|
|
| 19 | 24-11371 | Шайба |
Загрузка ...
|
|
| 20 | 54-10-1-1-А | Балка моста |
Загрузка ...
|
|
| 21 | 54-40648 | Обойма подшипника |
Загрузка ...
|
|
| 22 | 54-40649 | Шайба упорная |
Загрузка ...
|
|
| 23 | 54-00068 | Шайба упорная |
Загрузка ...
|
|
| 24 | 51-3001021 | Ролик защитный |
Загрузка ...
|
|
| 25 | М12-5915 | Гайка |
Загрузка ...
|
|
| 26 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 27 | 44-60532 | Штифт |
Загрузка ...
|
|
| 28 | 51-3001022 | Шайба регулировочная |
Загрузка ...
|
|
| 29 | КДМ-6837-А | Рычаг трапеции левый |
Загрузка ...
|
|
| 30 | КДМ-6836-А | Рычаг трапеции правый |
Загрузка ...
|
|
| 31 | 5Х9-24071 | Шпонка |
Загрузка ...
|
|
| 32 | М30Х2-5935 | Гайка |
Загрузка ...
|
|
| 33 | 6.3Х63-397 | Шплинт |
Загрузка ...
|
|
| 34 | 51-3001019Б | Шкворень поворотного кулака |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
