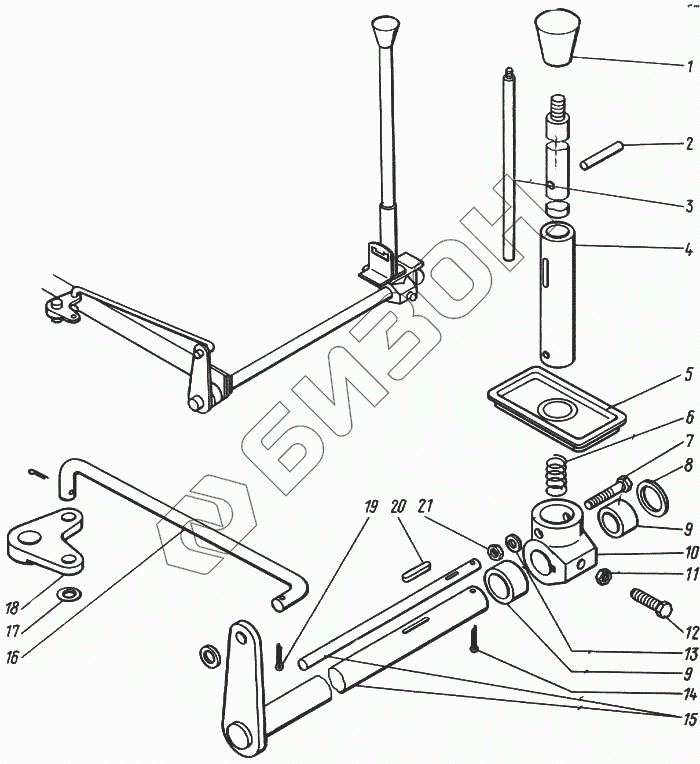

Графический каталог запасных частей к технике: КЗК Енисей 1200. Механизм включения выгрузного шнека
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ-0262 | Рукоятка |
Загрузка ...
|
|
| 2 | 8Х40-3128 | Штифт |
Загрузка ...
|
|
| 3 | КДМ-6628 | Рычаг |
Загрузка ...
|
|
| 4 | КДМ-8399 | Направляющая |
Загрузка ...
|
|
| 5 | КДМ-0031 | Уплотнение |
Загрузка ...
|
|
| 6 | КДМ-6766-А | Пружина |
Загрузка ...
|
|
| 7 | М6Х45-7796 | Болт |
Загрузка ...
|
|
| 8 | 20-11371 | Шайба |
Загрузка ...
|
|
| 9 | 75Ш-40011 | Втулка |
Загрузка ...
|
|
| 10 | КДМ-2063-А | Проушина |
Загрузка ...
|
|
| 11 | М8-5915 | Гайка |
Загрузка ...
|
|
| 12 | М8Х25-1483 | Болт |
Загрузка ...
|
|
| 13 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 14 | 3.2Х18-397 | Шплинт |
Загрузка ...
|
|
| 15 | КДМ-5-61 | Вал |
Загрузка ...
|
|
| 16 | КДМ-6385 | Ось |
Загрузка ...
|
|
| 17 | 12-11371 | Шайба |
Загрузка ...
|
|
| 18 | КДМ-5-23 | Рычаг |
Загрузка ...
|
|
| 19 | 3.2Х28-397 | Шплинт |
Загрузка ...
|
|
| 20 | 6Х6Х22-22360 | Шпонка |
Загрузка ...
|
|
| 21 | М6-5915 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
