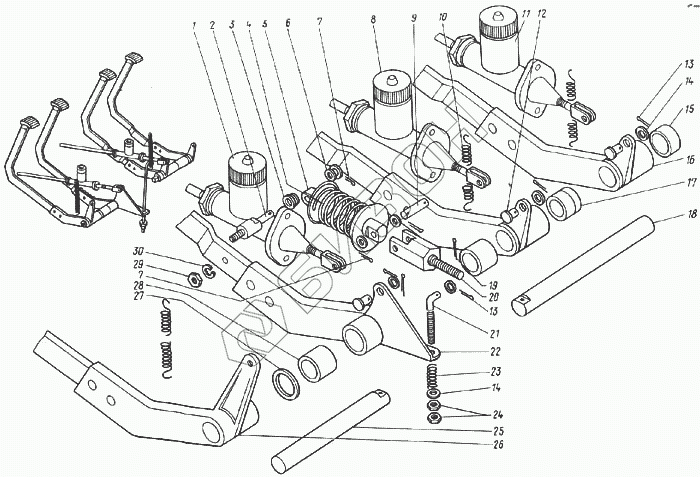

Графический каталог запасных частей к технике: КЗК Енисей 1200. Площадка управления КДМ 5Б
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54-5-1-6-Б | Цилиндр главный сцепления |
Загрузка ...
|
|
| 2 | 54-61591 | Ось |
Загрузка ...
|
|
| 3 | 12-11371 | Шайба |
Загрузка ...
|
|
| 4 | 54-60878 | Пружина |
Загрузка ...
|
|
| 5 | 54-5-1-26-Б | Корпус подшипника |
Загрузка ...
|
|
| 6 | 012-016-25-2-4 | Кольцо |
Загрузка ...
|
|
| 7 | 3.2Х20-397 | Шплинт |
Загрузка ...
|
|
| 8 | 54-5-1-4-Б | Цилиндр главный тормоза левый |
Загрузка ...
|
|
| 9 | 54-61592-А | Ось |
Загрузка ...
|
|
| 10 | 54-60926 | Пружина |
Загрузка ...
|
|
| 11 | 54-5-1-5-Б | Цилиндр главный тормоза правый |
Загрузка ...
|
|
| 12 | 6-8Х30-9650 | Ось |
Загрузка ...
|
|
| 13 | 2Х14-397 | Шплинт |
Загрузка ...
|
|
| 14 | 8-11371 | Шайба |
Загрузка ...
|
|
| 15 | КДМ-8186 | Втулка |
Загрузка ...
|
|
| 16 | КДМ-5-43-Б | Педаль тормоза |
Загрузка ...
|
|
| 17 | КДМ-8186-01 | Втулка |
Загрузка ...
|
|
| 18 | КДМ-6516 | Вал |
Загрузка ...
|
|
| 19 | 4Х36-397 | Шплинт |
Загрузка ...
|
|
| 20 | КДМ-5-99 | Вилка |
Загрузка ...
|
|
| 21 | КД-5-73 | Тяга |
Загрузка ...
|
|
| 22 | КДМ-5-52-Б | Педаль муфты сцепления |
Загрузка ...
|
|
| 23 | 54-60879 | Пружина |
Загрузка ...
|
|
| 24 | М8-5915 | Гайка |
Загрузка ...
|
|
| 25 | КДМ-6517-А | Вал |
Загрузка ...
|
|
| 26 | КДМ-5-29-Б | Педаль сброса копны |
Загрузка ...
|
|
| 27 | 50292 | Шайба |
Загрузка ...
|
|
| 28 | КДМ-8186-02 | Втулка |
Загрузка ...
|
|
| 29 | М-12-5915 | Гайка |
Загрузка ...
|
|
| 30 | 12.65Г-6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
