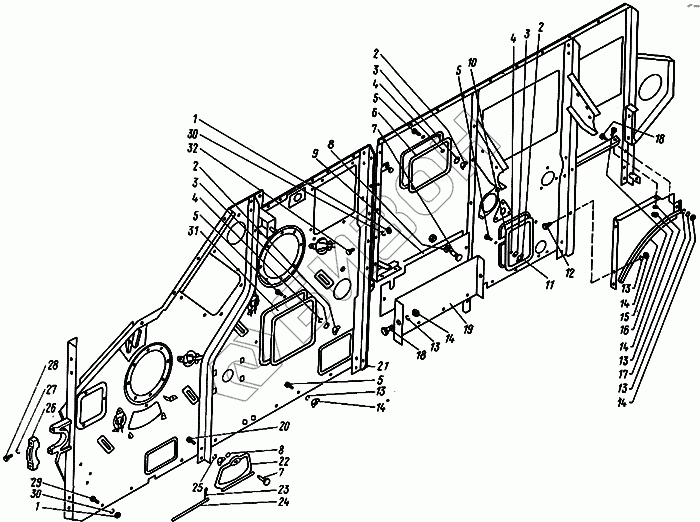

Графический каталог запасных частей к технике: КЗК Енисей 1200. Панель левая с лючками
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
13
13
13
13
14
14
14
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-5915 | Гайка |
Загрузка ...
|
|
| 2 | М8-3032 | Гайка |
Загрузка ...
|
|
| 3 | 41119 | Шайба |
Загрузка ...
|
|
| 4 | 12-11371 | Шайба |
Загрузка ...
|
|
| 5 | М8Х20-7802 | Болт |
Загрузка ...
|
|
| 6 | КДМ-40906 | Крышка люка |
Загрузка ...
|
|
| 7 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 8 | 44-00241 | Втулка |
Загрузка ...
|
|
| 9 | КДМ-2-6 | Щиток левый |
Загрузка ...
|
|
| 10 | КДМ-40906-0 | Крышка люка |
Загрузка ...
|
|
| 11 | КДМ 2-3-2В | Секция панели задняя левая |
Загрузка ...
|
|
| 12 | 47 9374 1011 00 | Болт М8х35-7796 |
Загрузка ...
|
|
| 13 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 14 | М8-5915 | Гайка |
Загрузка ...
|
|
| 15 | 44-40012 | Щиток левый |
Загрузка ...
|
|
| 16 | М8Х16-7798 | Болт |
Загрузка ...
|
|
| 17 | 8-11371 | Шайба |
Загрузка ...
|
|
| 18 | 47 9364 1005 00 | Болт М8х20-7798 |
Загрузка ...
|
|
| 19 | КДМ 2-5 | Щиток |
Загрузка ...
|
|
| 20 | М12Х30-7802 | Болт |
Загрузка ...
|
|
| 21 | КДМ-2-3-1-Б | Секция панели левая передняя |
Загрузка ...
|
|
| 22 | 54-41323 | Крышка люка |
Загрузка ...
|
|
| 23 | 2Х16-397 | Шплинт |
Загрузка ...
|
|
| 24 | 54-60549 | Ось |
Загрузка ...
|
|
| 25 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 26 | КДМ-2035 | Обойма |
Загрузка ...
|
|
| 27 | 16.65Г-6402 | Шайба |
Загрузка ...
|
|
| 28 | 47 9374 1229 00 | Болт М16х55-7796 |
Загрузка ...
|
|
| 29 | 47 9374 1037 00 | Болт М10х35-7796 |
Загрузка ...
|
|
| 30 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 31 | КД2-89 | Крышка люка |
Загрузка ...
|
|
| 32 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
