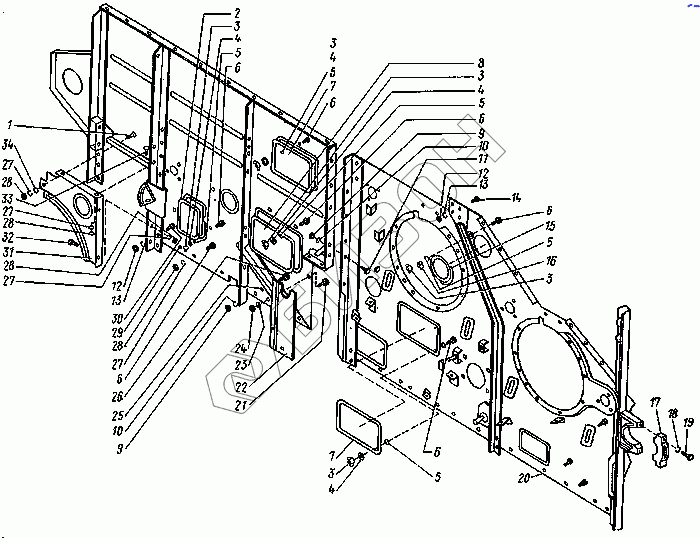

Графический каталог запасных частей к технике: КЗК Енисей 1200. Панель правая с лючками
1
2
3
3
3
3
3
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
7
7
8
9
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
28
28
28
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 2 | КДМ-40906-01 | Крышка люка |
Загрузка ...
|
|
| 3 | М8-3032 | Гайка |
Загрузка ...
|
|
| 4 | 41119 | Шайба |
Загрузка ...
|
|
| 5 | 12-11371 | Шайба |
Загрузка ...
|
|
| 6 | М8Х20-7802 | Болт |
Загрузка ...
|
|
| 7 | КДМ-40906 | Крышка люка |
Загрузка ...
|
|
| 8 | КД2-103 | Крышка люка |
Загрузка ...
|
|
| 9 | М10-5915 | Гайка |
Загрузка ...
|
|
| 10 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 11 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
|
| 12 | М12-5915 | Гайка |
Загрузка ...
|
|
| 13 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 14 | 47 9374 1115 00 | Болт М12х30-7796 |
Загрузка ...
|
|
| 15 | КДМ-2-87 | Крышка люка |
Загрузка ...
|
|
| 16 | КД-4524 | Шайба |
Загрузка ...
|
|
| 17 | КДМ-2035 | Обойма |
Загрузка ...
|
|
| 18 | 16.65Г-6402 | Шайба |
Загрузка ...
|
|
| 19 | 47 9374 1229 00 | Болт М16х55-7796 |
Загрузка ...
|
|
| 20 | КДМ-2-2-1-Г | Секция панели правая |
Загрузка ...
|
|
| 21 | 47 9434 1003 00 | Болт М6х16-7798 |
Загрузка ...
|
|
| 22 | КД-4144-А | Щиток правый |
Загрузка ...
|
|
| 23 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 24 | М6-5915 | Гайка |
Загрузка ...
|
|
| 25 | 10-1137 | Шайба |
Загрузка ...
|
|
| 26 | 47 9644 1328 00 | Болт М10х30-7802 |
Загрузка ...
|
|
| 27 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 28 | М8-5915 | Гайка |
Загрузка ...
|
|
| 29 | КДМ-2-2-2-Б | Секция панели задняя левая |
Загрузка ...
|
|
| 30 | 47 9644 1352 00 | Болт М12х40-7802 |
Загрузка ...
|
|
| 31 | 44-2-71 | Щиток правый |
Загрузка ...
|
|
| 32 | 47 9376 1007 00 | Болт М8х25-7796 |
Загрузка ...
|
|
| 33 | 47 9374 1003 00 | Болт М8х16-7796 |
Загрузка ...
|
|
| 34 | 8-11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
