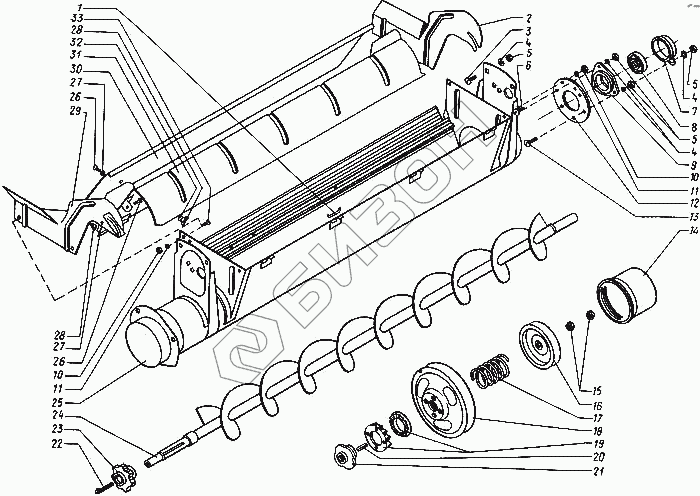

Графический каталог запасных частей к технике: КЗК Енисей 1200. Шнек колосовой КДМ 2-19В
1
2
3
4
4
4
5
5
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4Х25-397 | Шплинт |
Загрузка ...
|
|
| 2 | КД2-17 | Щит правый |
Загрузка ...
|
|
| 3 | 47 9644 1327 00 | Болт М10х25-7802 |
Загрузка ...
|
|
| 4 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 5 | М10-5915 | Гайка |
Загрузка ...
|
|
| 6 | 47 9644 1328 00 | Болт М10х30-7802 |
Загрузка ...
|
|
| 7 | КДМ-0238 | Колпачок |
Загрузка ...
|
|
| 8 | 1680206 | Подшипник |
Загрузка ...
|
|
| 9 | Н.027.103 | Корпус подшипника |
Загрузка ...
|
|
| 10 | М8-5915 | Гайка |
Загрузка ...
|
|
| 11 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 12 | КДМ-40943 | Фланец |
Загрузка ...
|
|
| 13 | М10Х40-7802 | Болт |
Загрузка ...
|
|
| 14 | КДМ-0451 | Кожух предохранительный |
Загрузка ...
|
|
| 15 | М20-5916 | Гайка |
Загрузка ...
|
|
| 16 | КДМ-2-19-8 | Шайба |
Загрузка ...
|
|
| 17 | КДМ-6253 | Пружина |
Загрузка ...
|
|
| 18 | КДМ-1103-А | Шкив |
Загрузка ...
|
|
| 19 | 60302 | Муфта пробуксовывания |
Загрузка ...
|
|
| 20 | 8х7х32-23360 | Шпонка |
Загрузка ...
|
|
| 21 | КДМ-6755-А | Втулка |
Загрузка ...
|
|
| 22 | 54-60807 | Шпонка |
Загрузка ...
|
|
| 23 | КДМ 3049 | Звездочка |
Загрузка ...
|
|
| 24 | КДМ-2-19-2В | Шнек |
Загрузка ...
|
|
| 25 | КДМ-2-19-1 | Кожух колосового шнека |
Загрузка ...
|
|
| 26 | 47 9644 1284 00 | Болт М6х20-7802 |
Загрузка ...
|
|
| 27 | 6-11371 | Шайба |
Загрузка ...
|
|
| 28 | М6-3032 | Гайка |
Загрузка ...
|
|
| 29 | КД2-14 | Щит левый |
Загрузка ...
|
|
| 30 | 44-40020 | Доска выдвижная |
Загрузка ...
|
|
| 31 | 44-2-13-1А | Доска откидная |
Загрузка ...
|
|
| 32 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 33 | 47 9374 1003 00 | Болт М8х16-7796 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
