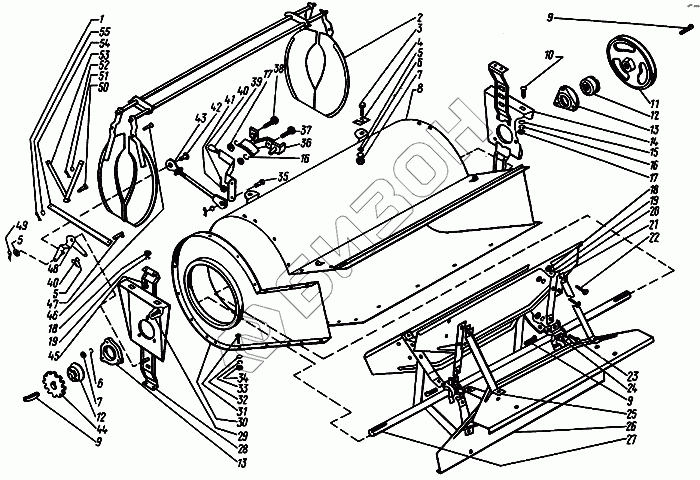

Графический каталог запасных частей к технике: КЗК Енисей 1200. Вентилятор КДМ 2-18Б
1
2
3
4
5
5
5
6
6
7
7
8
9
9
9
10
11
12
12
13
13
14
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2Х16-397 | Шплинт |
Загрузка ...
|
|
| 2 | 34-2-18-4-1 | Заслонка |
Загрузка ...
|
|
| 3 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
|
| 4 | 41473 | Прокладка |
Загрузка ...
|
|
| 5 | 10-11371 | Шайба |
Загрузка ...
|
|
| 6 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 7 | М10-5915 | Гайка |
Загрузка ...
|
|
| 8 | 34-2-18-2-А | Кожух вентилятора |
Загрузка ...
|
|
| 9 | 54-61807 | Шпонка |
Загрузка ...
|
|
| 10 | М12Х30-7802 | Болт |
Загрузка ...
|
|
| 11 | КДМ-1106-Б | Шкив |
Загрузка ...
|
|
| 12 | 1680206 | Подшипник |
Загрузка ...
|
|
| 13 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 14 | 34-2-18-5 | Кронштейн |
Загрузка ...
|
|
| 15 | 12-11371 | Шайба |
Загрузка ...
|
|
| 16 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 17 | М12-5915 | Гайка |
Загрузка ...
|
|
| 18 | М8-5915 | Гайка |
Загрузка ...
|
|
| 19 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 20 | 44Б-2-18-1-1А | Планка крепления лопасти |
Загрузка ...
|
|
| 21 | 41489 | Планка балансировочная |
Загрузка ...
|
|
| 22 | 47 9376 1007 00 | Болт М8х25-7796 |
Загрузка ...
|
|
| 23 | М10Х1.25Х35-7796 | Болт |
Загрузка ...
|
|
| 24 | КДМ-2005 | Ступица |
Загрузка ...
|
|
| 25 | 50428 | Планка распорная |
Загрузка ...
|
|
| 26 | 40353-А | Лопасть вентилятора |
Загрузка ...
|
|
| 27 | КДМ-6605-А | Вал вентилятора |
Загрузка ...
|
|
| 28 | КДМ-2-18-5 | Кронштейн |
Загрузка ...
|
|
| 29 | 47 9644 1329 00 | Болт М10х35-7802 |
Загрузка ...
|
|
| 30 | 40168-А | Боковина вентилятора |
Загрузка ...
|
|
| 31 | 47 9434 1003 00 | Болт М6х16-7798 |
Загрузка ...
|
|
| 32 | 6-11371 | Шайба |
Загрузка ...
|
|
| 33 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 34 | М6Х5915 | Гайка |
Загрузка ...
|
|
| 35 | 10Х28-9650 | Ось |
Загрузка ...
|
|
| 36 | КДМ 2-182-1 | Кронштейн |
Загрузка ...
|
|
| 37 | 47 9644 1352 00 | Болт М12х40-7802 |
Загрузка ...
|
|
| 38 | 1412Х35-7802 | Болт |
Загрузка ...
|
|
| 39 | КДМ-2-182-2 | Рычаг |
Загрузка ...
|
|
| 40 | 2.5Х20-397 | Шплинт |
Загрузка ...
|
|
| 41 | М10Х5918 | Гайка |
Загрузка ...
|
|
| 42 | 10Х36-9650 | Ось |
Загрузка ...
|
|
| 43 | КДМ-2-183 | Тяга |
Загрузка ...
|
|
| 44 | 60379 | Звездочка |
Загрузка ...
|
|
| 45 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 46 | 60137-А | Ось |
Загрузка ...
|
|
| 47 | 10Х25-9650 | Ось |
Загрузка ...
|
|
| 48 | КДМ-2-18-6 | Рычаг регулировочный |
Загрузка ...
|
|
| 49 | 3.2Х18-397 | Шплинт |
Загрузка ...
|
|
| 50 | 60139-А | Ось |
Загрузка ...
|
|
| 51 | 8Х1.4-11371 | Шайба |
Загрузка ...
|
|
| 52 | 2.5Х16-397 | Шплинт |
Загрузка ...
|
|
| 53 | 50031 | Планка |
Загрузка ...
|
|
| 54 | 50030 | Полоса |
Загрузка ...
|
|
| 55 | 8-11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
