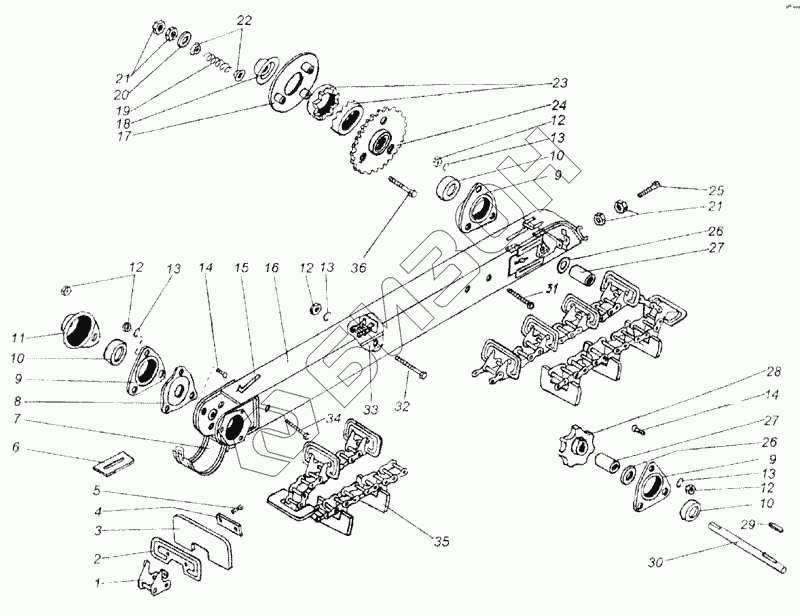

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Элеватор колосовой (КДМ2-23Б)
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
12
12
12
12
13
13
13
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н.120.01.020 | Звено специальное |
Загрузка ...
|
|
| 2 | Н.107.009-02 | Жесткость |
Загрузка ...
|
|
| 3 | Н.107.002 | Скребок |
Загрузка ...
|
|
| 4 | 42003 | Накладка |
Загрузка ...
|
|
| 5 | Н.107.018-04 | Заклепка |
Загрузка ...
|
|
| 6 | 40327-А | Заслонка |
Загрузка ...
|
|
| 7 | КДМ-2-23-2 | Крышка |
Загрузка ...
|
|
| 8 | А54-43758 | Крышка |
Загрузка ...
|
|
| 9 | Н.027.103 | Корпус подшипника |
Загрузка ...
|
|
| 10 | 1680205К717С | Подшипник |
Загрузка ...
|
|
| 11 | КДМ-0238 | Колпачок |
Загрузка ...
|
|
| 12 | М8-5915-70 | Гайка |
Загрузка ...
|
|
| 13 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 14 | 47 9644 1304 00 | Болт М8х30-7802 |
Загрузка ...
|
|
| 15 | КДМ-2001 | Замок |
Загрузка ...
|
|
| 16 | КДМ-2-23-1В | Кожух колосового элеватора |
Загрузка ...
|
|
| 17 | КДМ2-22-8-2 | Шайба |
Загрузка ...
|
|
| 18 | КДМ-6660 | Втулка |
Загрузка ...
|
|
| 19 | 61432 | Пружина |
Загрузка ...
|
|
| 20 | 10-6958-78-3 | Шайба |
Загрузка ...
|
|
| 21 | 10-5915-70 | Гайка |
Загрузка ...
|
|
| 22 | 54-40578 | Шайба специальная |
Загрузка ...
|
|
| 23 | 60302 | Муфта пробуксовывания |
Загрузка ...
|
|
| 24 | КДМ-2-23-9-1-1 | Звездочка |
Загрузка ...
|
|
| 25 | 60977 | Болт |
Загрузка ...
|
|
| 26 | 50292 | Шайба |
Загрузка ...
|
|
| 27 | КДМ-8235-А | Труба распорная |
Загрузка ...
|
|
| 28 | КДМ-2022 | Звездочка |
Загрузка ...
|
|
| 29 | 8х7х36-23360 | Шпонка |
Загрузка ...
|
|
| 30 | КДМ-6011 | Вал |
Загрузка ...
|
|
| 31 | М8х190-7802 | Болт |
Загрузка ...
|
|
| 32 | М8х180-7802 | Болт |
Загрузка ...
|
|
| 33 | КДМ2-23-6А | Доска |
Загрузка ...
|
|
| 34 | 8х170-7802 | Болт |
Загрузка ...
|
|
| 35 | 08.140.000-01 | Цепь колосового элеватора |
Загрузка ...
|
|
| 36 | ГСТ9-20 | Болт стяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
