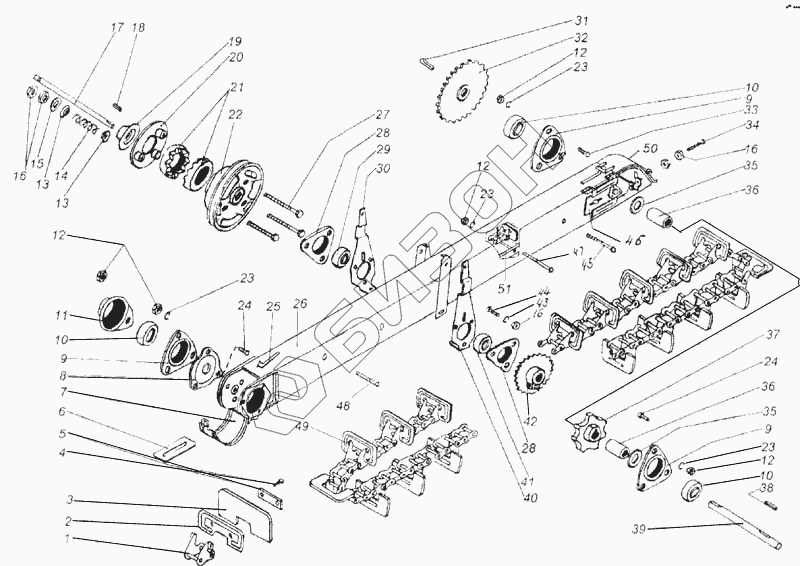

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Элеватор зерновой (КДМ2-22Б)
1
2
3
4
5
6
7
8
9
9
9
10
10
10
11
12
12
12
12
13
13
14
15
16
16
16
17
18
19
20
21
22
23
23
23
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н.120.01.020 | Звено специальное |
Загрузка ...
|
|
| 2 | Н.107.009-02 | Жесткость |
Загрузка ...
|
|
| 3 | Н.107.002 | Скребок |
Загрузка ...
|
|
| 4 | 42003 | Накладка |
Загрузка ...
|
|
| 5 | Н.107.018-04 | Заклепка |
Загрузка ...
|
|
| 6 | 40327-А | Заслонка |
Загрузка ...
|
|
| 7 | КДМ-2-23-2 | Крышка |
Загрузка ...
|
|
| 8 | А54-43758 | Крышка |
Загрузка ...
|
|
| 9 | Н.027.103 | Корпус подшипника |
Загрузка ...
|
|
| 10 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 11 | КДМ-0238 | Колпачок |
Загрузка ...
|
|
| 12 | М8-5915-70 | Гайка |
Загрузка ...
|
|
| 13 | 54-40578 | Шайба специальная |
Загрузка ...
|
|
| 14 | 61432 | Пружина |
Загрузка ...
|
|
| 15 | 10-6958-78 | Шайба |
Загрузка ...
|
|
| 16 | М10-5915 | Гайка |
Загрузка ...
|
|
| 17 | КДМ-6082 | Вал |
Загрузка ...
|
|
| 18 | 8х7х40-23360-78 | Шпонка |
Загрузка ...
|
|
| 19 | КДМ-6660 | Втулка |
Загрузка ...
|
|
| 20 | КДМ2-22-8-2 | Шайба |
Загрузка ...
|
|
| 21 | 60302 | Муфта пробуксовывания |
Загрузка ...
|
|
| 22 | КДМ2-22-8-1 | Шкив |
Загрузка ...
|
|
| 23 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 24 | М8х40-7802 | Болт |
Загрузка ...
|
|
| 25 | КДМ-2001 | Замок |
Загрузка ...
|
|
| 26 | КДМ2-22-1Б | Кожух зернового элеватора |
Загрузка ...
|
|
| 27 | ГСТ9-20 | Болт стяжной |
Загрузка ...
|
|
| 28 | Н.027.104-А | Корпус подшипника |
Загрузка ...
|
|
| 29 | 1680206К7С17 | Подшипник |
Загрузка ...
|
|
| 30 | КДМ2-22-2-1 | Рычаг левый |
Загрузка ...
|
|
| 31 | 54-61805 | Шпонка |
Загрузка ...
|
|
| 32 | КДМ-2-22-9 | Звездочка |
Загрузка ...
|
|
| 33 | 47 9644 1304 00 | Болт М8х30-7802 |
Загрузка ...
|
|
| 34 | 60977 | Болт |
Загрузка ...
|
|
| 35 | 50292 | Шайба |
Загрузка ...
|
|
| 36 | КДМ-8235-А | Труба распорная |
Загрузка ...
|
|
| 37 | КДМ-2022 | Звездочка |
Загрузка ...
|
|
| 38 | 8х7х36-23360 | Шпонка |
Загрузка ...
|
|
| 39 | КДМ-6589 | Вал |
Загрузка ...
|
|
| 40 | КДМ-4179 | Рычаг правый |
Загрузка ...
|
|
| 41 | 580306К7С17 | Подшипник |
Загрузка ...
|
|
| 42 | КДМ-2-22-2-2 | Звездочка |
Загрузка ...
|
|
| 43 | 10-65Г-6402 | Шайба |
Загрузка ...
|
|
| 44 | 47 9644 1329 00 | Болт М10х35-7802 |
Загрузка ...
|
|
| 45 | М8х190-7802 | Болт |
Загрузка ...
|
|
| 46 | КДМ2-22-3А | Планка левая |
Загрузка ...
|
|
| 47 | М8х180-7802 | Болт |
Загрузка ...
|
|
| 48 | М8х170-7802 | Болт |
Загрузка ...
|
|
| 49 | 08.141.000 | Цепь зернового элеватора |
Загрузка ...
|
|
| 50 | КДМ2-23-7 | Крышка |
Загрузка ...
|
|
| 51 | КДМ2-22-7 | Доска |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
