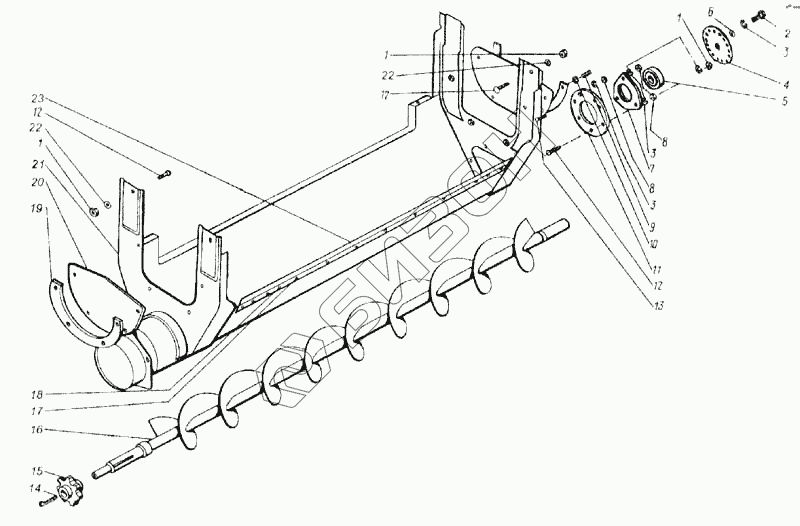

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Шнек зерновой (КДМ2-21Д)
1
1
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-5915 | Гайка |
Загрузка ...
|
|
| 2 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 3 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 4 | КДМ-41206А | Диск |
Загрузка ...
|
|
| 5 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 6 | 8-6958 | Шайба |
Загрузка ...
|
|
| 7 | Н.027.103 | Корпус подшипника |
Загрузка ...
|
|
| 8 | М8-5915 | Гайка |
Загрузка ...
|
|
| 9 | М6х16-7798 | Болт |
Загрузка ...
|
|
| 10 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 11 | КДМ2-19-10А | Фланец |
Загрузка ...
|
|
| 12 | 47 9644 1328 00 | Болт М12х30-7802 |
Загрузка ...
|
|
| 13 | 47 9644 1328 00 | Болт М12х30-7802 |
Загрузка ...
|
|
| 14 | 54-61807 | Шпонка |
Загрузка ...
|
|
| 15 | КДМ-3049 | Звездочка |
Загрузка ...
|
|
| 16 | КДМ-2-19-2-Г | Шнек |
Загрузка ...
|
|
| 17 | 5х16-10299 | Заклепка |
Загрузка ...
|
|
| 18 | 50101 | Планка |
Загрузка ...
|
|
| 19 | 54П-50014 | Скоба |
Загрузка ...
|
|
| 20 | КДМ-0460 | Уплотнитель (47851449460) |
Загрузка ...
|
|
| 21 | КДМ-2-21-1-Б | Кожух шнека |
Загрузка ...
|
|
| 22 | 12-6702 | Шайба |
Загрузка ...
|
|
| 23 | 00070-01 | Отлив |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
