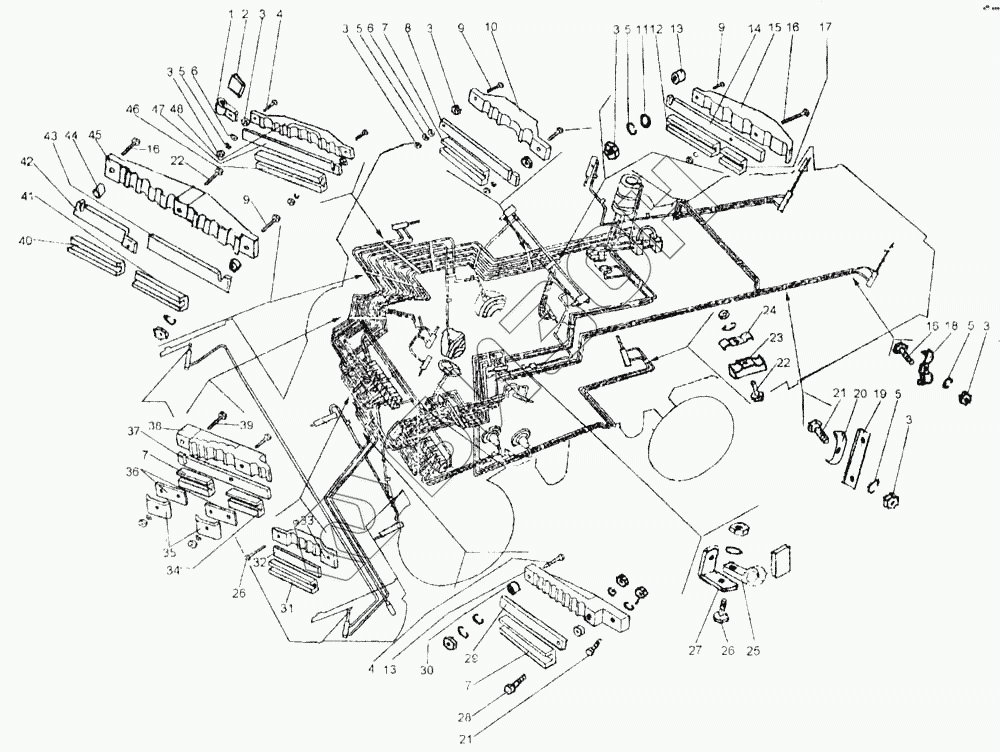

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Гидросистема, крепление трубопроводов (КДМ9Е)
1
2
3
3
3
3
3
3
3
4
4
5
5
5
5
5
6
6
7
7
7
8
9
9
9
10
11
11
12
13
13
14
15
16
16
16
17
18
19
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12.20.9 | Скоба (ОСТ 23,2.121-87) |
Загрузка ...
|
|
| 2 | 44-00038 | Прокладка |
Загрузка ...
|
|
| 3 | М8-5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 8х35-7802-81 | Болт |
Загрузка ...
|
|
| 5 | 8.65-6402 | Шайба |
Загрузка ...
|
|
| 6 | 8-11371-78 | Шайба |
Загрузка ...
|
|
| 7 | КДМ-0421-02 | Прокладка |
Загрузка ...
|
|
| 8 | КДМ-5787 | Накладка |
Загрузка ...
|
|
| 9 | 8х30-7796 | Болт |
Загрузка ...
|
|
| 10 | КДМ-0440 | Колодка |
Загрузка ...
|
|
| 11 | 9833-78 | Кольцо |
Загрузка ...
|
|
| 11 | 020.025-3-2-2 | Кольцо |
Загрузка ...
|
|
| 12 | КДМ-0421-03 | Прокладка |
Загрузка ...
|
|
| 13 | КДМ-8000 | Втулка |
Загрузка ...
|
|
| 14 | КДМ-5792 | Накладка |
Загрузка ...
|
|
| 15 | КДМ-0444 | Колодка |
Загрузка ...
|
|
| 16 | М8х45-7802 | Болт |
Загрузка ...
|
|
| 17 | КДМ-0421 | Прокладка |
Загрузка ...
|
|
| 18 | КДМ-5030 | Скоба |
Загрузка ...
|
|
| 19 | КДМ-0314-01 | Прокладка |
Загрузка ...
|
|
| 20 | КДМ-5261 | Скоба |
Загрузка ...
|
|
| 21 | 8х30-7802 | Болт |
Загрузка ...
|
|
| 22 | 8х55-7802 | Болт |
Загрузка ...
|
|
| 23 | КДМ до 10 | Колодка |
Загрузка ...
|
|
| 24 | 50487 | Скоба |
Загрузка ...
|
|
| 25 | 54-50201 | Скоба |
Загрузка ...
|
|
| 26 | 8х20-7796 | Болт |
Загрузка ...
|
|
| 27 | КД-4295 | Кронштейн |
Загрузка ...
|
|
| 28 | М8х45-7796 | Болт |
Загрузка ...
|
|
| 29 | КДМ-5742 | Накладка |
Загрузка ...
|
|
| 30 | КДМ-0443А | Колодка |
Загрузка ...
|
|
| 31 | КДМ-0421 | Прокладка |
Загрузка ...
|
|
| 32 | КДМ-5659 | Прижим |
Загрузка ...
|
|
| 33 | КДМ-0394 | Колодка |
Загрузка ...
|
|
| 34 | КДМ-0421-01 | Прокладка |
Загрузка ...
|
|
| 35 | КДМ-5643 | Скоба |
Загрузка ...
|
|
| 36 | КДМ-0314 | Прокладка |
Загрузка ...
|
|
| 37 | КДМ-5790 | Накладка |
Загрузка ...
|
|
| 38 | КДМ-0441 | Колодка |
Загрузка ...
|
|
| 39 | 8х65-7802 | Болт |
Загрузка ...
|
|
| 40 | КДМ-0421-05 | Прокладка |
Загрузка ...
|
|
| 41 | КДМ-0421-03 | Прокладка |
Загрузка ...
|
|
| 42 | 5780 | Накладка |
Загрузка ...
|
|
| 43 | КДМ-5781 | Накладка |
Загрузка ...
|
|
| 44 | КДМ-8033 | Втулка |
Загрузка ...
|
|
| 45 | КДМ-0439А | Колодка |
Загрузка ...
|
|
| 46 | КДМ-0421-04 | Прокладка |
Загрузка ...
|
|
| 47 | КДМ-5776 | Накладка |
Загрузка ...
|
|
| 48 | КДМ-0437 | Колодка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
