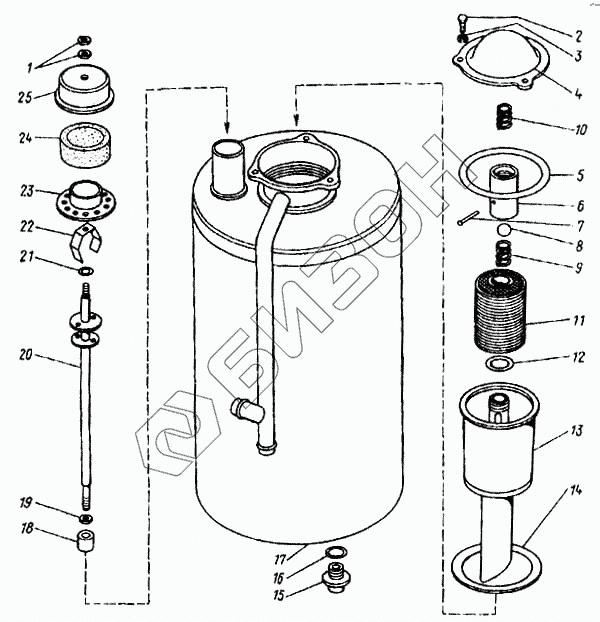

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Резервуар (КДМ1-17В)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М6-5915 | Гайка |
Загрузка ...
|
|
| 2 | 47 9374 1003 00 | Болт М8х16-68.019 |
Загрузка ...
|
|
| 3 | 6.65Г-010 | Шайба |
Загрузка ...
|
|
| 4 | КДМ-41412-Б | Крышка |
Загрузка ...
|
|
| 5 | КДМ-0280 | Прокладка крышки |
Загрузка ...
|
|
| 6 | КДМ-6226 | Корпус клапана |
Загрузка ...
|
|
| 7 | 3х32-10299 | Заклепка |
Загрузка ...
|
|
| 8 | Б-11-17ммр | Шарик |
Загрузка ...
|
|
| 9 | 60926 | Пружина |
Загрузка ...
|
|
| 10 | КДМ-6217 | Пружина |
Загрузка ...
|
|
| 11 | Регатмас 635-1-06 | Элемент фильтрующий |
Загрузка ...
|
|
| 12 | 025-031-36-2-2 | Кольцо |
Загрузка ...
|
|
| 13 | КДМ-9-17-3-Б | Резервуар сливной |
Загрузка ...
|
|
| 14 | КДМ-281 | Прокладка |
Загрузка ...
|
|
| 15 | 10254А | Заглушка |
Загрузка ...
|
|
| 16 | 28 | Прокладка |
Загрузка ...
|
|
| 17 | КДМ-9-17-1Д | Бачок |
Загрузка ...
|
|
| 18 | 54-9-17-2В | Магнит |
Загрузка ...
|
|
| 19 | М8-5915 | Гайка |
Загрузка ...
|
|
| 20 | 54-9-17-2-1В | Стержень |
Загрузка ...
|
|
| 21 | 6-11371 | Шайба |
Загрузка ...
|
|
| 22 | ГА-01501 | Пружина |
Загрузка ...
|
|
| 23 | ГА-01405 | Стакан внутренний |
Загрузка ...
|
|
| 24 | ГА-01611 | Набивка |
Загрузка ...
|
|
| 25 | 54-41520 | Стакан наружный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
