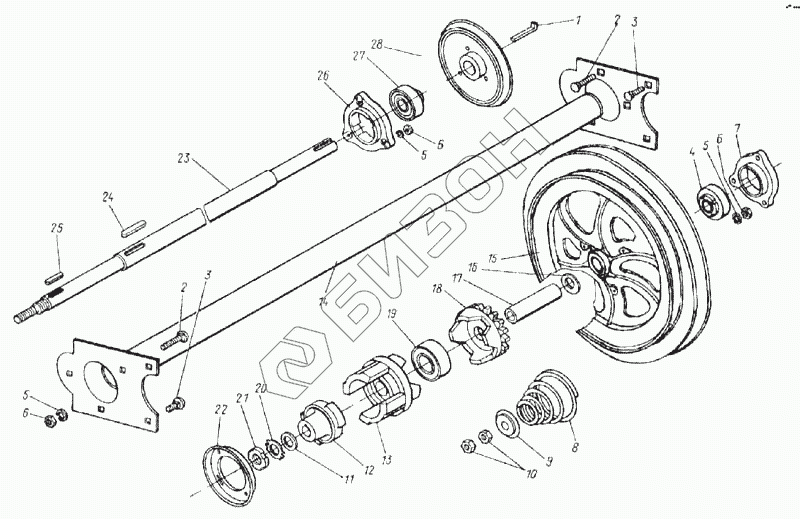

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Контрпривод задний (КДМ2-37Г)
1
2
2
3
3
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54-61807 | Шпонка |
Загрузка ...
|
|
| 2 | 47 9644 1329 00 | Болт М10х35-7802 |
Загрузка ...
|
|
| 3 | 47 9644 1327 00 | Болт М10х25-7802 |
Загрузка ...
|
|
| 4 | 1680207К7С17 | Подшипник |
Загрузка ...
|
|
| 5 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 6 | М10-5915 | Гайка |
Загрузка ...
|
|
| 7 | Н.027.105-А | Корпус подшипника |
Загрузка ...
|
|
| 8 | КД-6702 | Пружина коническая |
Загрузка ...
|
|
| 9 | 54-42084 | Тарелка |
Загрузка ...
|
|
| 10 | М16-5915 | Гайка |
Загрузка ...
|
|
| 11 | 40517 | Шайба |
Загрузка ...
|
|
| 12 | 60601 | Диск ведущий |
Загрузка ...
|
|
| 13 | КДМ-2016 | Диск муфты наружный |
Загрузка ...
|
|
| 14 | КДМ-2-39 | Труба распорная задняя |
Загрузка ...
|
|
| 15 | КДМ-1002-А | Шкив |
Загрузка ...
|
|
| 16 | 41432 | Шайба с фаской |
Загрузка ...
|
|
| 17 | 80183 | Труба распорная |
Загрузка ...
|
|
| 18 | КДМ2-37-1 | Диск муфты внутренний |
Загрузка ...
|
|
| 19 | 177 | Втулка резиновая |
Загрузка ...
|
|
| 20 | 27-11872 | Шайба |
Загрузка ...
|
|
| 21 | М27х1.5-11871 | Гайка |
Загрузка ...
|
|
| 22 | 40531 | Диск опорный |
Загрузка ...
|
|
| 23 | 60390-В | Вал контрпривода |
Загрузка ...
|
|
| 24 | 10х8х56-23360 | Шпонка |
Загрузка ...
|
|
| 25 | 8х7х36-23360 | Шпонка |
Загрузка ...
|
|
| 26 | Н.027.104-А | Корпус подшипника |
Загрузка ...
|
|
| 27 | 1680206К7С17 | Подшипник |
Загрузка ...
|
|
| 28 | КДМ-1035 | Шкив |
Загрузка ...
|
|
| 28 | КДМ-1003 | Шкив |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
