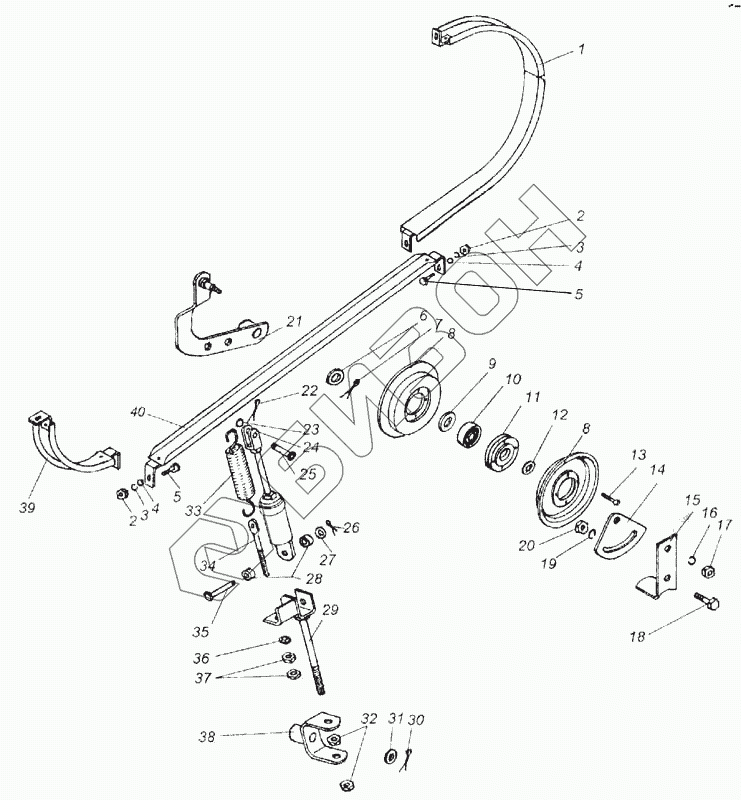

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Механизм отключения жатки (КДМ2-44Г)
1
2
2
3
3
4
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ2-44-10 | Кожух |
Загрузка ...
|
|
| 2 | М8-5915 | Гайка |
Загрузка ...
|
|
| 3 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 4 | 8-11371 | Шайба |
Загрузка ...
|
|
| 5 | М8х25-7798 | Болт |
Загрузка ...
|
|
| 6 | С24-11371 | Шайба |
Загрузка ...
|
|
| 7 | 4,0х36-397 | Шплинт |
Загрузка ...
|
|
| 8 | 44-40580 | Обод |
Загрузка ...
|
|
| 9 | С-47-13941 | Кольцо |
Загрузка ...
|
|
| 10 | 180204С17 | Подшипник |
Загрузка ...
|
|
| 11 | 44-10048 | Ступица |
Загрузка ...
|
|
| 12 | КДМ-8100 | Втулка |
Загрузка ...
|
|
| 13 | 4х22-10299 | Заклепка |
Загрузка ...
|
|
| 14 | КДМ-4283 | Сектор |
Загрузка ...
|
|
| 15 | КД-5441А | Кронштейн |
Загрузка ...
|
|
| 16 | 14.65Г-6402 | Шайба |
Загрузка ...
|
|
| 17 | М14-5915 | Гайка |
Загрузка ...
|
|
| 18 | М8х25-7802 | Болт |
Загрузка ...
|
|
| 19 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 20 | М8-5915 | Гайка |
Загрузка ...
|
|
| 21 | КДМ2-44-1-1Б | Рычаг |
Загрузка ...
|
|
| 22 | 3,2х18-9650 | Шплинт |
Загрузка ...
|
|
| 23 | С10-11371 | Шайба |
Загрузка ...
|
|
| 24 | 12.22.30.05.000 | Гидроцилиндр |
Загрузка ...
|
|
| 25 | 6-10в12х36-9650 | Ось |
Загрузка ...
|
|
| 26 | 3,2х28-9650 | Шплинт |
Загрузка ...
|
|
| 27 | С10-11371 | Шайба |
Загрузка ...
|
|
| 28 | КДМ-8612 | Втулка |
Загрузка ...
|
|
| 29 | КДМ2-44-1-2 | Тяга |
Загрузка ...
|
|
| 30 | 5х32-397 | Шплинт |
Загрузка ...
|
|
| 31 | 2.20-11371 | Шайба |
Загрузка ...
|
|
| 32 | М16-5915 | Гайка |
Загрузка ...
|
|
| 33 | КДМ-6040 | Пружина |
Загрузка ...
|
|
| 34 | КДМ-6890 | Тяга |
Загрузка ...
|
|
| 35 | 6-12612х65-9650 | Ось |
Загрузка ...
|
|
| 36 | КДМ-6335 | Шайба |
Загрузка ...
|
|
| 37 | М10-5915 | Гайка |
Загрузка ...
|
|
| 38 | КДМ2-44-1-3 | Кронштейн |
Загрузка ...
|
|
| 39 | КДМ-5555 | Направляющая |
Загрузка ...
|
|
| 40 | КДМ2-44-7В | Успокоитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
