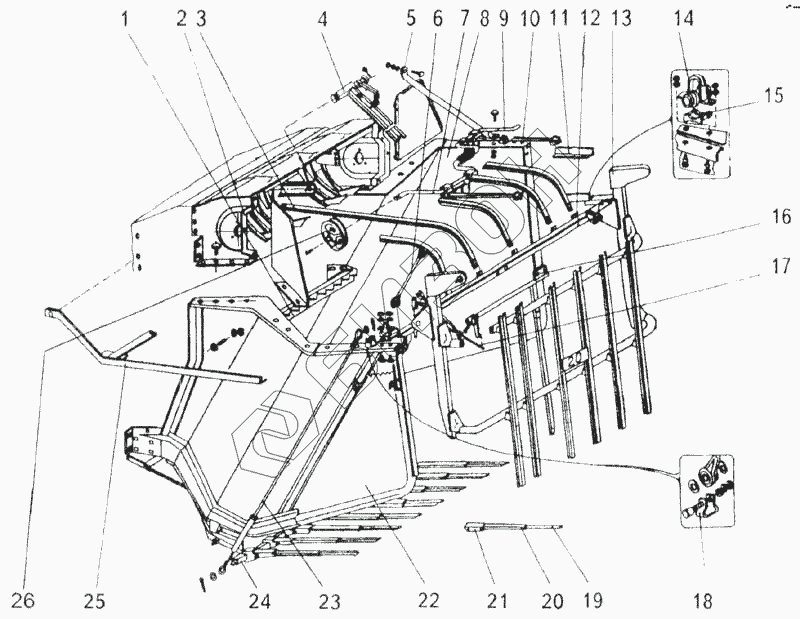

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Копнитель (КДМ8)
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12.08.06.00.000А | Щиток сброса соломы |
Загрузка ...
|
|
| 2 | 12.08.14.00.000В | Капот |
Загрузка ...
|
|
| 3 | 12.08.21.00.000 | Уголок продольный |
Загрузка ...
|
|
| 4 | РСМ10.12.15.000 | Сигнализатор |
Загрузка ...
|
|
| 5 | КДМ8-31-01 | Подкос |
Загрузка ...
|
|
| 5 | КДМ8-31 | Подкос |
Загрузка ...
|
|
| 6 | 12.08.08.04.000 | Кулиса |
Загрузка ...
|
|
| 7 | 12.08.14.03.000 | Вал левый |
Загрузка ...
|
|
| 8 | КДМ8-12В | Боковина правая |
Загрузка ...
|
|
| 9 | 12.08.14.04.000 | Вал правый |
Загрузка ...
|
|
| 10 | 12.08.08.02.000А | Граблина левая |
Загрузка ...
|
|
| 10 | 12.08.08.02.000А-01 | Граблина правая |
Загрузка ...
|
|
| 11 | КДМ8-28-01 | Уголок фермы |
Загрузка ...
|
|
| 12 | 12.08.16.00.000 | Пояс |
Загрузка ...
|
|
| 13 | 12.08.02.00.000 | Клапан |
Загрузка ...
|
|
| 14 | 12.08.00.00.531 | Хомут |
Загрузка ...
|
|
| 15 | 12.08.00.00101 | Полуподшипник |
Загрузка ...
|
|
| 16 | КДМ8-19 | Вал датчика |
Загрузка ...
|
|
| 17 | КДМ-61866 | Пружина |
Загрузка ...
|
|
| 18 | 50089 | Вилка |
Загрузка ...
|
|
| 19 | 12.08.13.02.811А | Палец |
Загрузка ...
|
|
| 20 | 54-51281 | Накладка |
Загрузка ...
|
|
| 21 | 12.08.13.02.020А | Звено |
Загрузка ...
|
|
| 22 | КДМ8-11В | Боковина левая |
Загрузка ...
|
|
| 23 | 12.08.19.00.000А | Тяга |
Загрузка ...
|
|
| 24 | 12.08.13.00.000-01 | Днище |
Загрузка ...
|
|
| 25 | КДМ8-28 | Уголок фермы |
Загрузка ...
|
|
| 26 | 12.08.14.05.000 | Шкив |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
